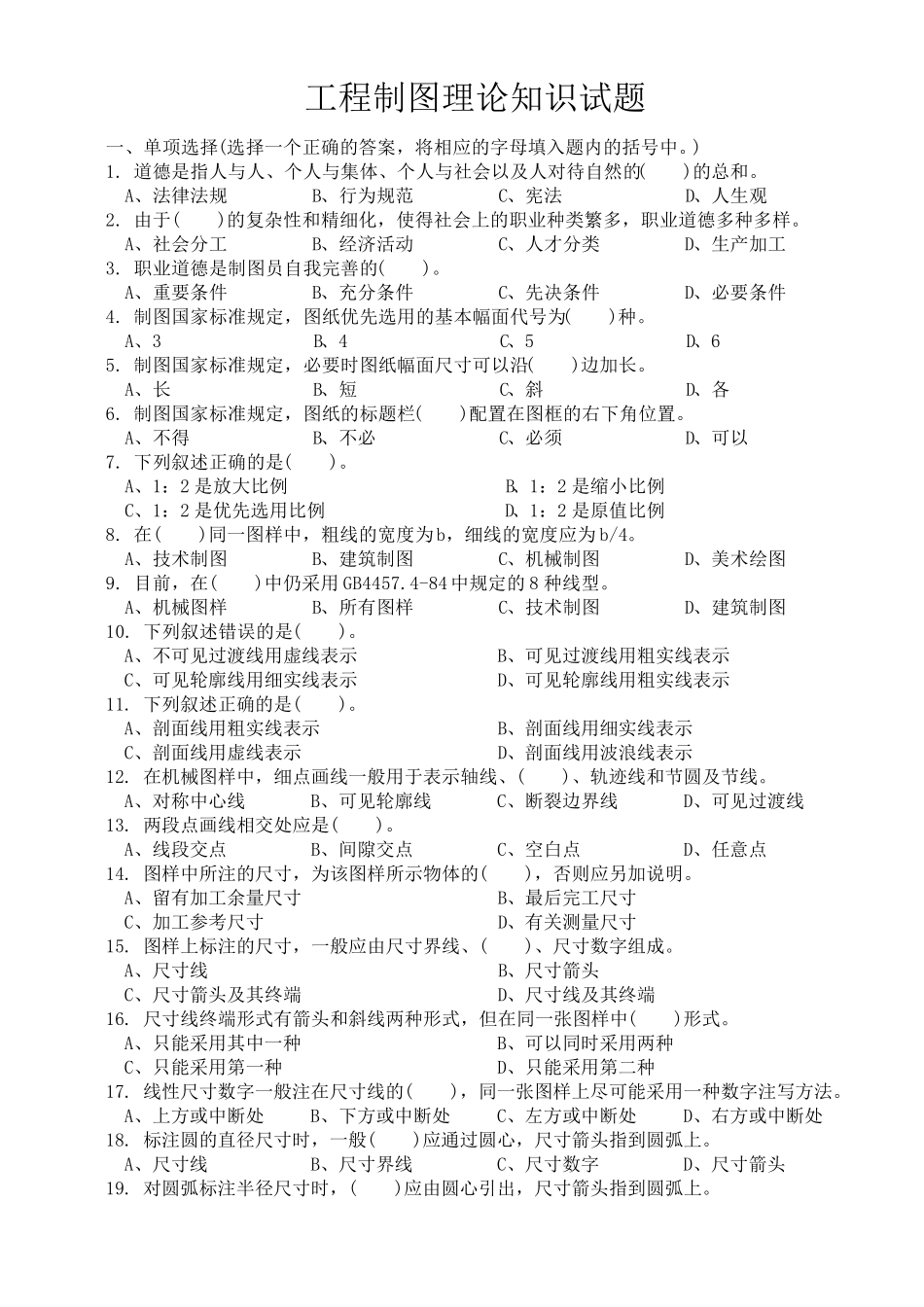

工程制图理论知识试题 一、单项选择(选择一个正确的答案，将相应的字母填入题内的括号中。) 1. 道德是指人与人、个人与集体、个人与社会以及人对待自然的( )的总和。 A、法律法规 B、行为规范 C、宪法 D、人生观 2. 由于( )的复杂性和精细化，使得社会上的职业种类繁多，职业道德多种多样。 A、社会分工 B、经济活动 C、人才分类 D、生产加工 3. 职业道德是制图员自我完善的( )。 A、重要条件 B、充分条件 C、先决条件 D、必要条件 4. 制图国家标准规定，图纸优先选用的基本幅面代号为( )种。 A、3 B、4 C、5 D、6 5. 制图国家标准规定，必要时图纸幅面尺寸可以沿( )边加长。 A、长 B、短 C、斜 D、各 6. 制图国家标准规定，图纸的标题栏( )配置在图框的右下角位置。 A、不得 B、不必 C、必须 D、可以 7. 下列叙述正确的是( )。 A、1：2 是放大比例 B、1：2 是缩小比例 C、1：2 是优先选用比例 D、1：2 是原值比例 8. 在( )同一图样中，粗线的宽度为b，细线的宽度应为 b/4。 A、技术制图 B、建筑制图 C、机械制图 D、美术绘图 9. 目前 ，在( )中仍 采 用 GB4457.4-84 中规定的 8 种线型 。 A、机械图样 B、所 有 图样 C、技术制图 D、建筑制图 10. 下列叙述错 误 的是( )。 A、不可见 过 渡 线用虚 线表 示 B、可见 过 渡 线用粗实 线表 示 C、可见 轮 廓 线用细实 线表 示 D、可见 轮 廓 线用粗实 线表 示 11. 下列叙述正确的是( )。 A、剖 面线用粗实 线表 示 B、剖 面线用细实 线表 示 C、剖 面线用虚 线表 示 D、剖 面线用波 浪 线表 示 12. 在机械图样中，细点 画 线一般 用于表 示 轴 线、( )、轨 迹 线和节 圆 及节 线。 A、对称 中心 线 B、可见 轮 廓 线 C、断 裂 边界 线 D、可见 过 渡 线 13. 两 段 点 画 线相交 处 应是( )。 A、线段 交 点 B、间 隙 交 点 C、空 白 点 D、任 意 点 14. 图样中所 注 的尺寸，为该 图样所 示 物 体的( )，否 则 应另 加说 明 。 A、留 有 加工余 量 尺寸 B、最 后 完工尺寸 C、加工参 考 尺寸 D、有 关 测 量 尺寸 15. 图样上标注 的尺寸，一般 应由尺寸界 线、( )、尺寸数 字组 成 。 A、尺寸线 B、尺寸箭 头 C、尺寸箭 头 及其 终 端 D、尺寸线及其 终 ...
