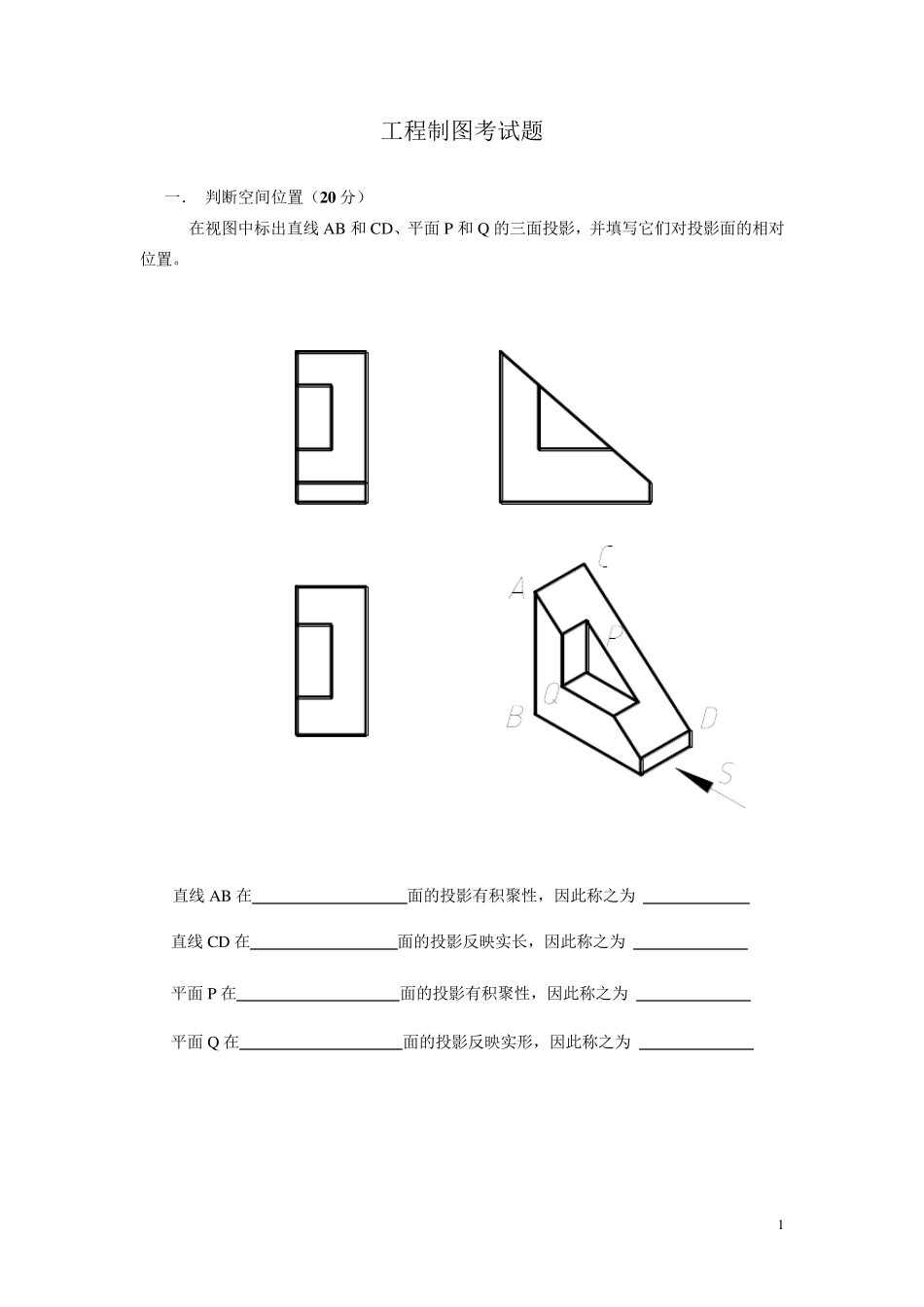

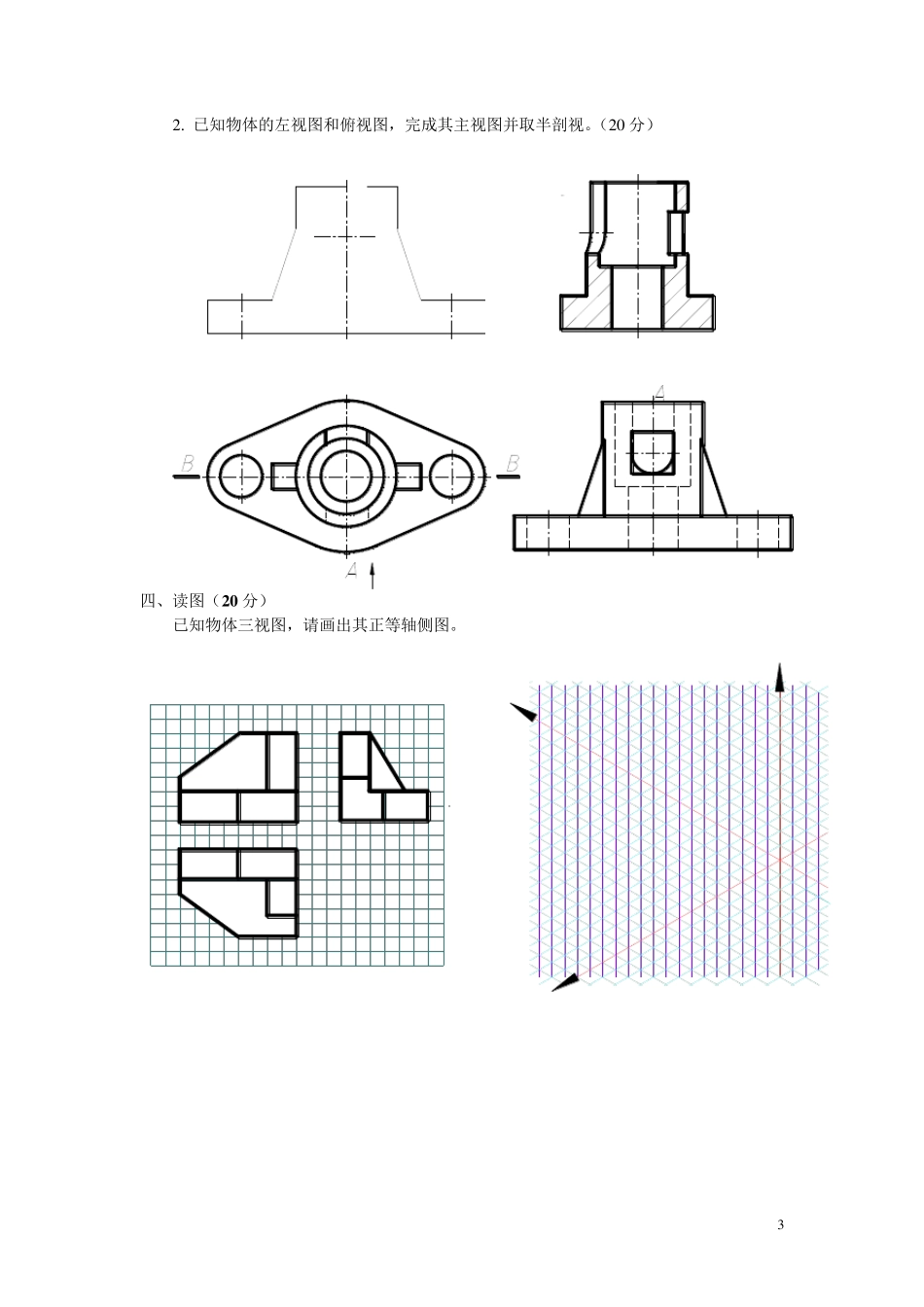

1 工程制图考试题 一． 判断空间位置（2 0 分） 在视图中标出直线AB 和CD、平面 P 和Q 的三面投影，并填写它们对投影面的相对位置。 直线AB 在 面的投影有积聚性，因此称之为 直线CD 在 面的投影反映实长，因此称之为 平面 P 在 面的投影有积聚性，因此称之为 平面 Q 在 面的投影反映实形，因此称之为 2 二、已知平面 ABC 与 EF 相互平行，完成 ABC 的水平投影。（10 分） 三、 尺规绘图（3 5 分） 1． 知切割体的正面投影和水平投影，完成其侧面投影（15 分）。 3 2 . 已知物体的左视图和俯视图，完成其主视图并取半剖视。（2 0 分） 四、读图（2 0 分） 已知物体三视图，请画出其正等轴侧图。 4 五、 标注（1 5 分） 在图中标注尺寸，所标注的尺寸数值按 1：1 的比例从图中量取，取整数，并按表中给出的 Ra数值在图中标注表面粗糙度。 5 工程制图考试题参考答案 一、 判断空间位置（20 分） 评分要求：共需标注 18 个投影，每标对一个投影给 0.5 分，共 9 分。 直线 AB 在 水平面投影（或 H ） 面的投影有积聚性，因此称之为 铅垂线 （3 分） 直线 CD 在 侧面投影（或 W ） 面的投影反映实长，因此称之为 侧平线 （2 分） 平面 P 在 侧面投影（或 W ） 面的投影有积聚性，因此称之为 侧垂面 （2 分） 平面 Q 在 侧面投影（或 W ） 面的投影反映实形，因此称之为 侧平面 （2 分） 6 二、已知平面 ABC 与 EF 相互平行，完成 ABC 的水平投影。（10 分） 三、 尺规绘图（35 分） 1．（15 分） 评分要求： 本题共两个形体，画对一个形体给 2.5 分，共 5 分；外圆柱表面截交线画对给 4分；正四棱柱孔截交线画对给 4 分；可见轮廓线加粗给 1 分；不可见轮廓线画虚线给 1分。 7 2．（20 分） 评分要求：每画对一条线1 分，共14 分；剖面线方向、间距画对给 2 分；剖视标注 2分;加粗可见轮廓线给 2 分。 四、 读图（20 分） 评分要求：共3 个形体，底板和后板每个形体正确给 7 分，三角板给 6 分。共计 20 分。 8 五、标注（1 5 分） 评分要求：需标注 1 3 个尺寸，每正确标注一个尺寸给 0 .5 分，螺纹标注加 0 .5 分，共 7分；需标注 7 个表面的粗糙度，每正确标注一个给 1 分，共 1 分；其余标注正确给 1 分；多标注尺寸酌情扣分。尺寸数字以图上量取值为准。
