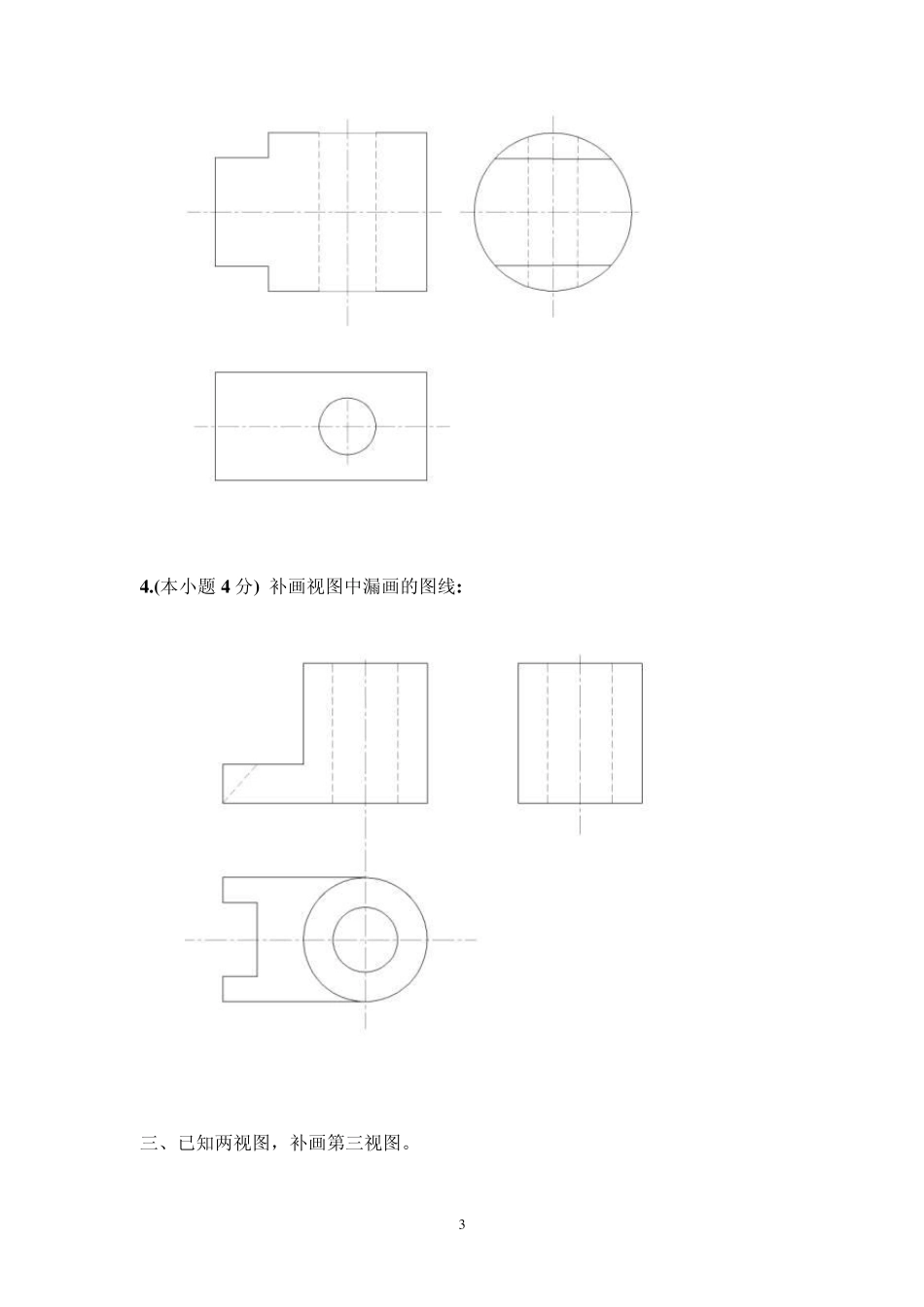

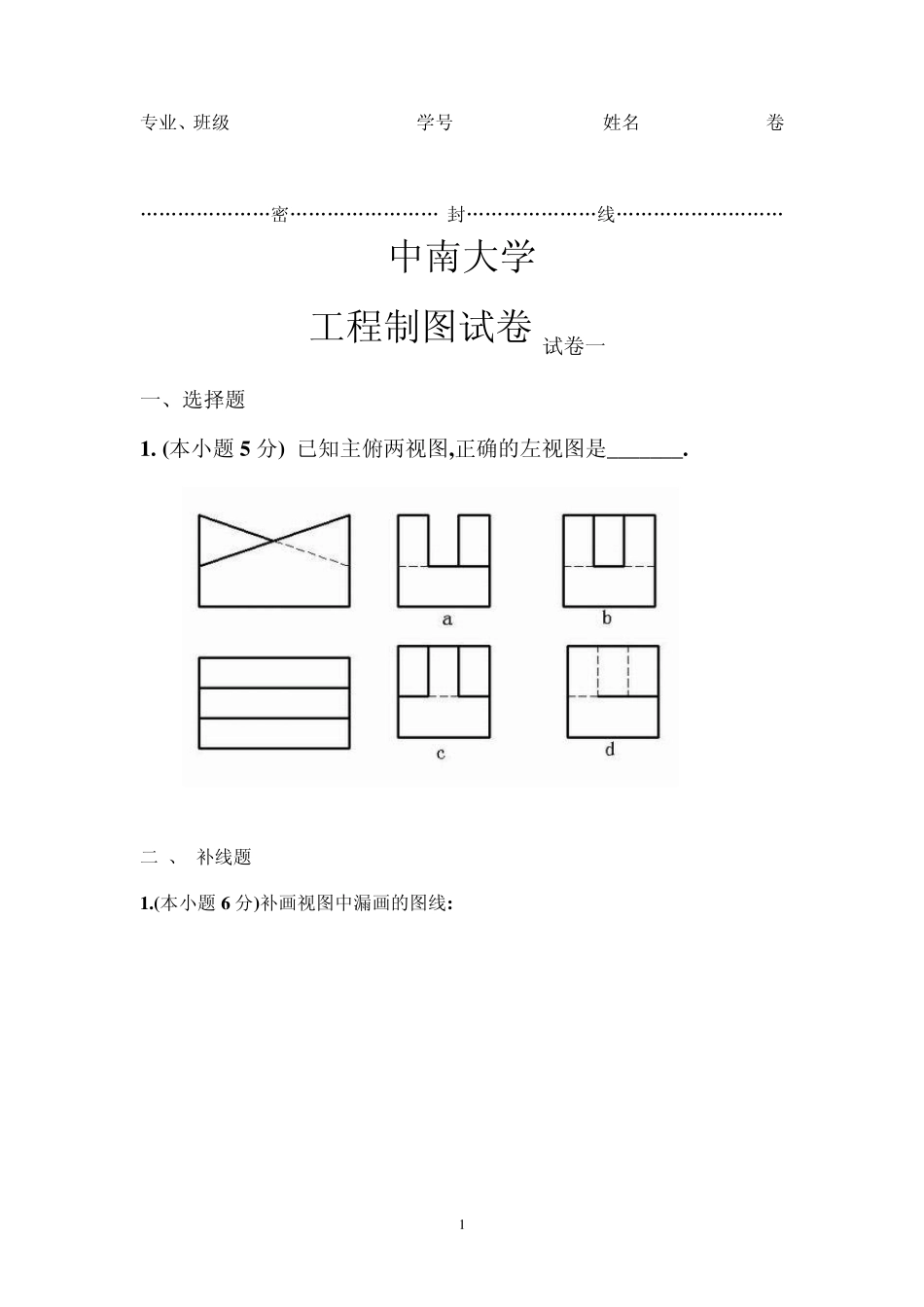

1 专业、班级 __________________ 学号 ______________ 姓名____________A卷 …………………密…………………….封…………………线……………………… 中南大学 工程制图试卷(试卷一) 一、选择题 1. (本小题 5 分) 已知主俯两视图,正确的左视图是_ _ _ _ _ _ _ . 二 、 补线题 1.(本小题 6 分)补画视图中漏画的图线: 2 2.(本小题8 分) 补画视图中漏画的图线: 3.(本小题6 分) 补画视图中漏画的图线: 3 4.(本小题4 分) 补画视图中漏画的图线: 三、已知两视图，补画第三视图。 4 1. (本小题10 分) 补画左视图: 2. (本小题12 分) 补画左视图: 5 四、螺纹 .(本小题 5 分) 下列螺纹和螺纹连接画法中,正确的画法是_ _ _ _ _ _ . 五、剖视剖面 1 . 下列五个剖面图,画得正确的是图是_ _ _ _ _ _ (5 分) 2 . (本小题 5 分) 6 看懂(1 )图,改正(2 )图中剖视画法的错误. 3 .根据主俯视图求左视图,并在主、左视图上去适当剖视(只作剖视图的左视图,主视图在原图上修改). 7 六、看懂零件图,画出右视图(不画虚线) (1 2 分) 8 中南大学 工程制图试卷(试卷二) 一、选择题 1. (本小题 5 分) 已知主俯两视图,正确的左视图是_ _ _ _ _ _ _ . 二 、 补线题 1.(本小题 6 分) 补画视图中漏画的图线: 2.(本小题 8 分) 补画视图中漏画的图线: 9 3.(本小题6 分) 补画视图中漏画的图线: 4.(本小题4 分) 补画视图中漏画的图线: 1 0 三、截交线(本题 1 0 分) 求截切后立体的第三投影： 四 、已知两视图，补画第三视图。（本大题共 3 小题，共 3 2 分） 1 .、(本小题 1 0 分) 补画俯视图 1 1 2 、(本小题 1 0 分) 补画左视图 3 、本小题 1 2 分) 补画左视图 1 2 五、视图（本大题共 2 小题，共 2 5 分） 1 、（本小题 1 0 分） 左主视图，左视全视图 1 3 2 、（本小题 1 5 分） 补画全视图 1 4 答案 一﹑ 选择题 1． （ C） 二、补线题 1、 2、 1 5 3、 4、 三、已知两视图，补画第三面视图 1、 1 6 2 、 四、螺纹 答案：(5) 1 7 五、剖视、断面 １、答案：(3) 2、 3、 1 8 六、看零件图 1 9 一、选择题 1. (本小题 5分) 已知主俯两视图,正确的左视图是 b . 二 、 补线题 1.(本小题 6分) 补画视图中漏画的图线: 2.(本小题 8分) 补画视图...
