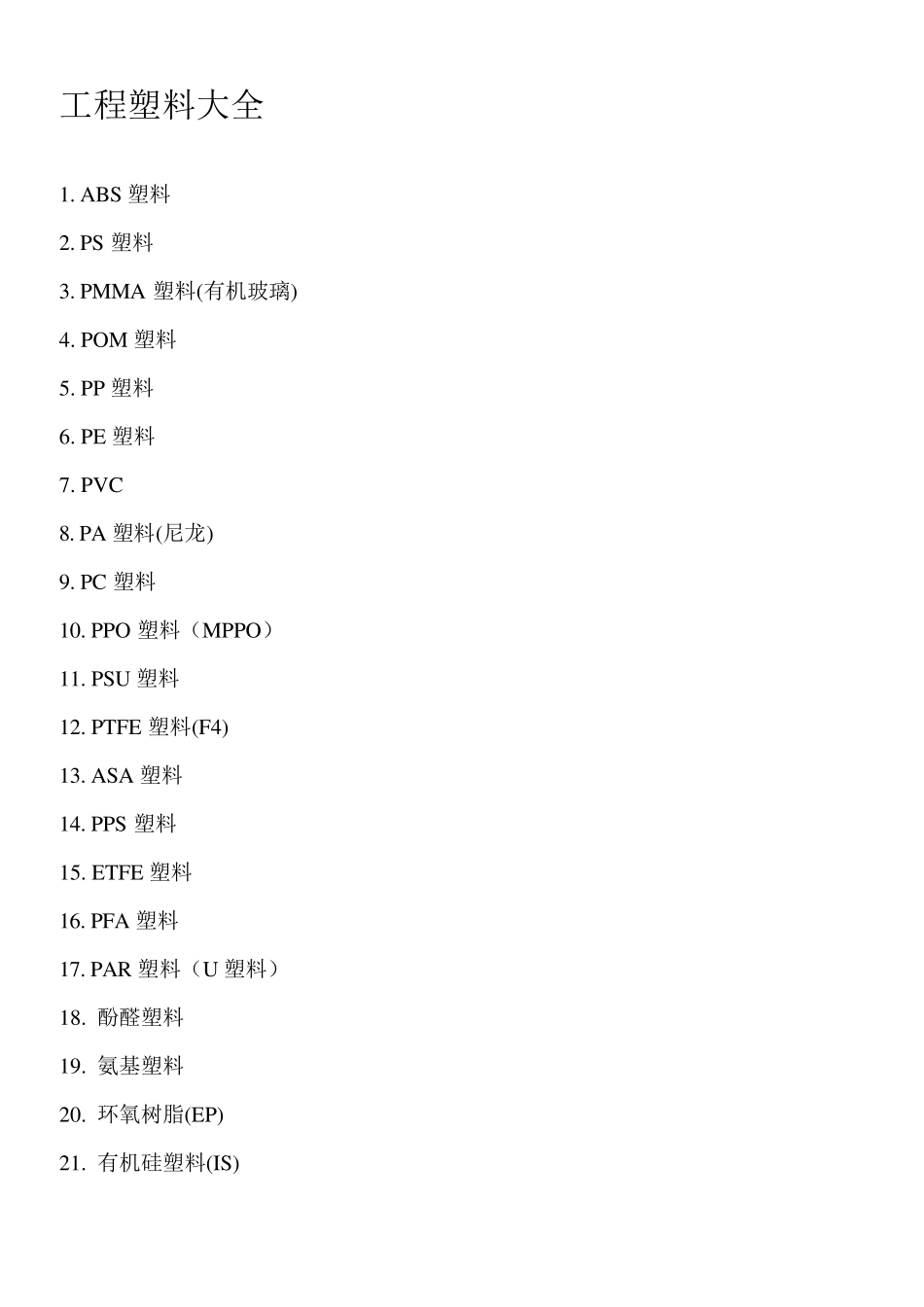

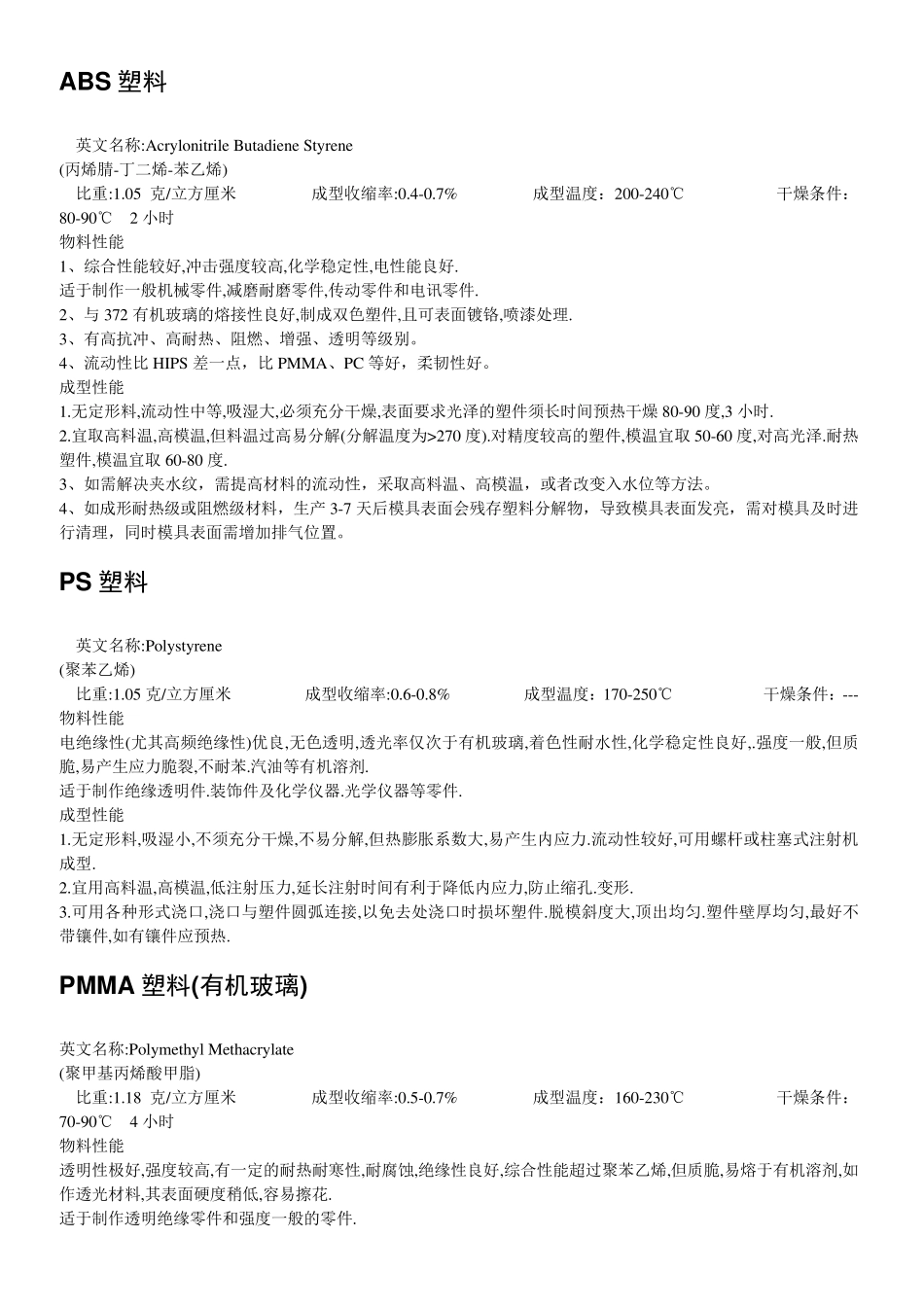

工程塑料大全 1. ABS 塑料 2. PS 塑料 3. PMMA 塑料(有机玻璃) 4. POM 塑料 5. PP 塑料 6. PE 塑料 7. PVC 8. PA 塑料(尼龙) 9. PC 塑料 10. PPO 塑料（MPPO） 11. PSU 塑料 12. PTFE 塑料(F4) 13. ASA 塑料 14. PPS 塑料 15. ETFE 塑料 16. PFA 塑料 17. PAR 塑料（U 塑料） 18. 酚醛塑料 19. 氨基塑料 20. 环氧树脂(EP) 21. 有机硅塑料(IS) ABS塑料 英文名称:Acry lonitrile Bu tadiene Sty rene (丙烯腈-丁二烯-苯乙烯) 比重:1.05 克/立方厘米 成型收缩率:0.4-0.7% 成型温度：200-240℃ 干燥条件：80-90℃ 2 小时 物料性能 1、综合性能较好,冲击强度较高,化学稳定性,电性能良好. 适于制作一般机械零件,减磨耐磨零件,传动零件和电讯零件. 2、与 372 有机玻璃的熔接性良好,制成双色塑件,且可表面镀铬,喷漆处理. 3、有高抗冲、高耐热、阻燃、增强、透明等级别。 4、流动性比HIPS 差一点，比PMMA、PC 等好，柔韧性好。 成型性能 1.无定形料,流动性中等,吸湿大,必须充分干燥,表面要求光泽的塑件须长时间预热干燥 80-90 度,3 小时. 2.宜取高料温,高模温,但料温过高易分解(分解温度为>270 度).对精度较高的塑件,模温宜取 50-60 度,对高光泽.耐热塑件,模温宜取 60-80 度. 3、如需解决夹水纹，需提高材料的流动性，采取高料温、高模温，或者改变入水位等方法。 4、如成形耐热级或阻燃级材料，生产 3-7 天后模具表面会残存塑料分解物，导致模具表面发亮，需对模具及时进行清理，同时模具表面需增加排气位置。 PS塑料 英文名称:Poly sty rene (聚苯乙烯) 比重:1.05 克/立方厘米 成型收缩率:0.6-0.8% 成型温度：170-250℃ 干燥条件：--- 物料性能 电绝缘性(尤其高频绝缘性)优良,无色透明,透光率仅次于有机玻璃,着色性耐水性,化学稳定性良好,.强度一般,但质脆,易产生应力脆裂,不耐苯.汽油等有机溶剂. 适于制作绝缘透明件.装饰件及化学仪器.光学仪器等零件. 成型性能 1.无定形料,吸湿小,不须充分干燥,不易分解,但热膨胀系数大,易产生内应力.流动性较好,可用螺杆或柱塞式注射机成型. 2.宜用高料温,高模温,低注射压力,延长注射时间有利于降低内应力,防止缩孔.变形. 3.可用各种形式浇口,浇口与塑件圆弧连接,以免去处浇口时损坏塑件.脱模斜度大,顶出均匀.塑件壁厚均匀,最好不带镶件,如有镶件应预热. PMMA 塑料(有机玻璃) 英文名称:Poly...
