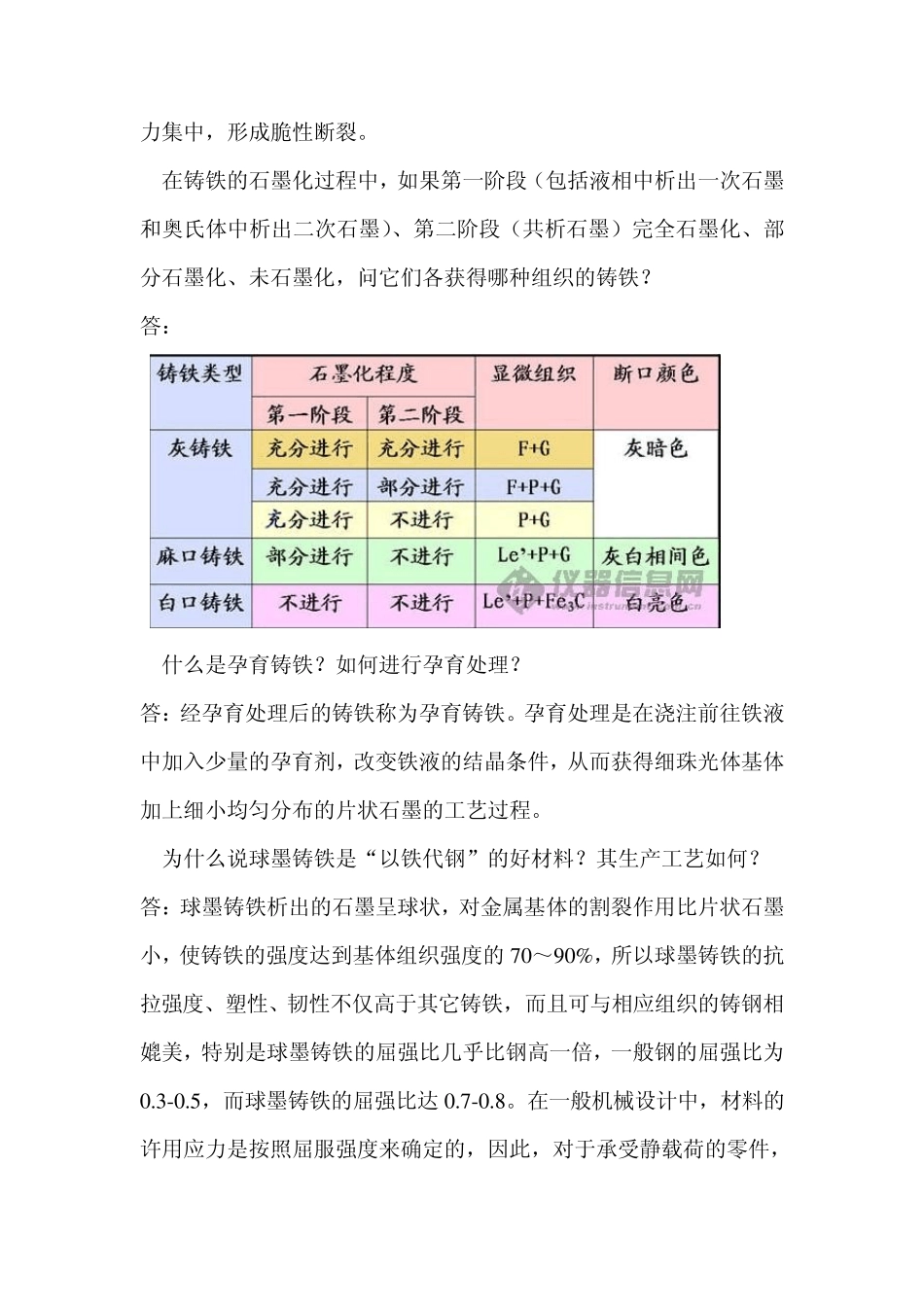

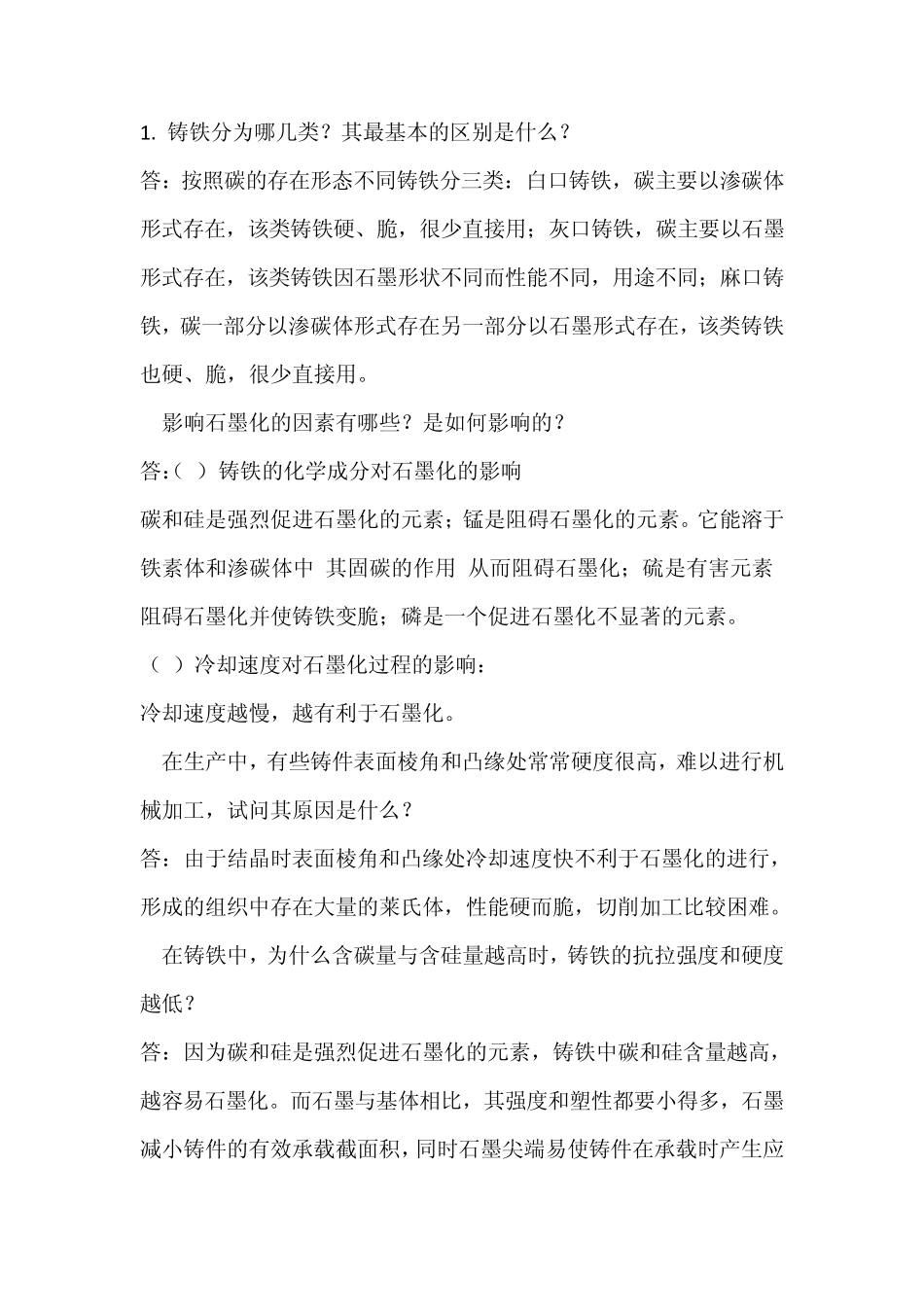

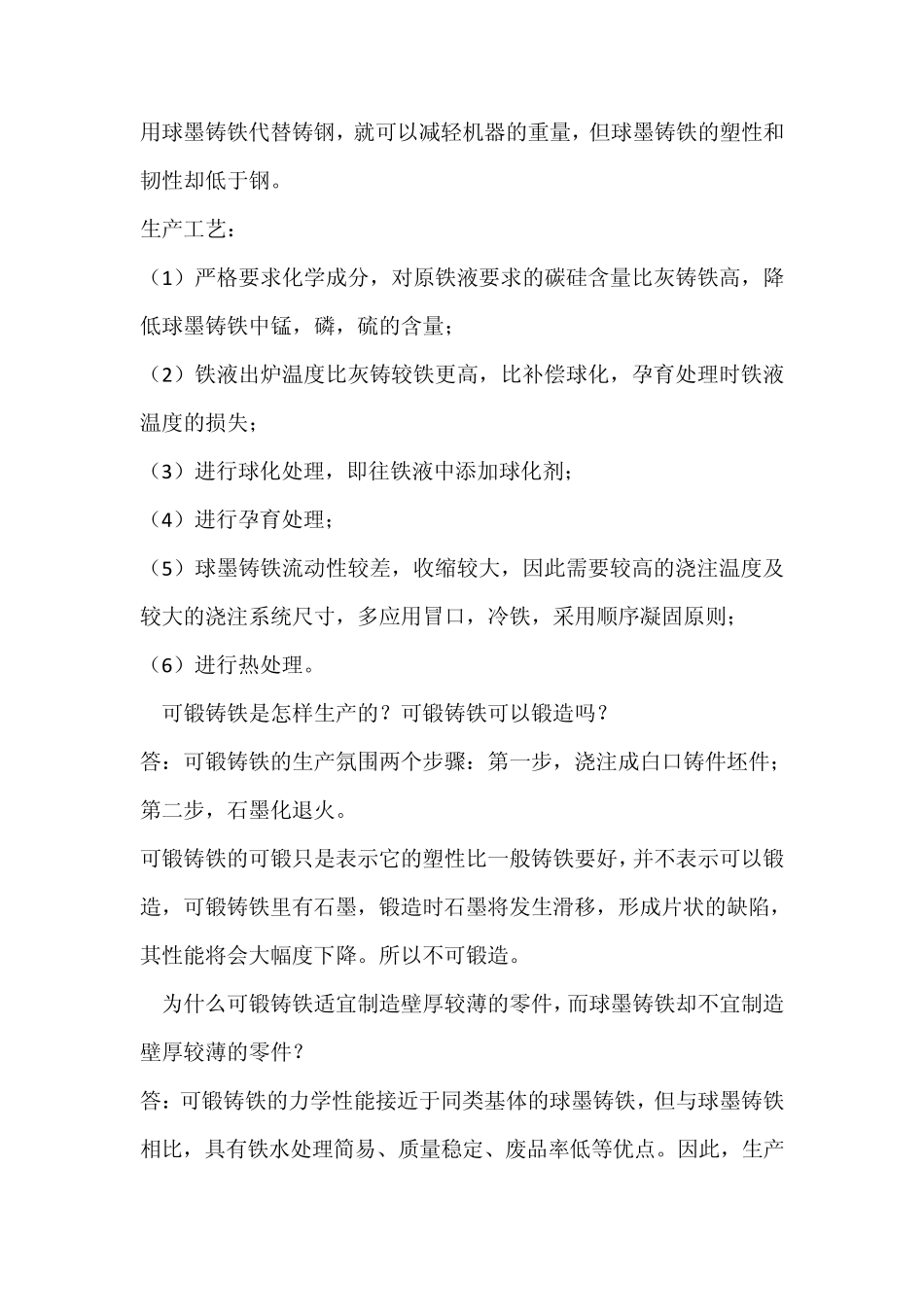

1 . 铸铁分为哪几类？其最基本的区别是什么？ 答：按照碳的存在形态不同铸铁分三类：白口铸铁，碳主要以渗碳体形式存在，该类铸铁硬、脆，很少直接用；灰口铸铁，碳主要以石墨形式存在，该类铸铁因石墨形状不同而性能不同，用途不同；麻口铸铁，碳一部分以渗碳体形式存在另一部分以石墨形式存在，该类铸铁也硬、脆，很少直接用。 2.影响石墨化的因素有哪些？是如何影响的？ 答：（1） 铸铁的化学成分对石墨化的影响: 碳和硅是强烈促进石墨化的元素；锰是阻碍石墨化的元素。它能溶于铁素体和渗碳体中,其固碳的作用,从而阻碍石墨化；硫是有害元素,阻碍石墨化并使铸铁变脆；磷是一个促进石墨化不显著的元素。 （2）冷却速度对石墨化过程的影响： 冷却速度越慢，越有利于石墨化。 3.在生产中，有些铸件表面棱角和凸缘处常常硬度很高，难以进行机械加工，试问其原因是什么？ 答：由于结晶时表面棱角和凸缘处冷却速度快不利于石墨化的进行，形成的组织中存在大量的莱氏体，性能硬而脆，切削加工比较困难。 4.在铸铁中，为什么含碳量与含硅量越高时，铸铁的抗拉强度和硬度越低？ 答：因为碳和硅是强烈促进石墨化的元素，铸铁中碳和硅含量越高，越容易石墨化。而石墨与基体相比，其强度和塑性都要小得多，石墨减小铸件的有效承载截面积，同时石墨尖端易使铸件在承载时产生应 力集中，形成脆性断裂。 5.在铸铁的石墨化过程中，如果第一阶段（包括液相中析出一次石墨和奥氏体中析出二次石墨）、第二阶段（共析石墨）完全石墨化、部分石墨化、未石墨化，问它们各获得哪种组织的铸铁？ 答： 6.什么是孕育铸铁？如何进行孕育处理？ 答：经孕育处理后的铸铁称为孕育铸铁。孕育处理是在浇注前往铁液中加入少量的孕育剂，改变铁液的结晶条件，从而获得细珠光体基体加上细小均匀分布的片状石墨的工艺过程。 7.为什么说球墨铸铁是“以铁代钢”的好材料？其生产工艺如何？ 答：球墨铸铁析出的石墨呈球状，对金属基体的割裂作用比片状石墨小，使铸铁的强度达到基体组织强度的7 0 ～9 0 %，所以球墨铸铁的抗拉强度、塑性、韧性不仅高于其它铸铁，而且可与相应组织的铸钢相媲美，特别是球墨铸铁的屈强比几乎比钢高一倍，一般钢的屈强比为0 .3 -0 .5 ，而球墨铸铁的屈强比达 0 .7 -0 .8 。在一般机械设计中，材料的许用应力是按照屈服强度来确定的，因此，对于承受静载荷的零件， 用球墨铸铁代替铸钢，就可以减轻机器的重量，但球墨铸铁...
