电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

工程材料学试题VIP免费

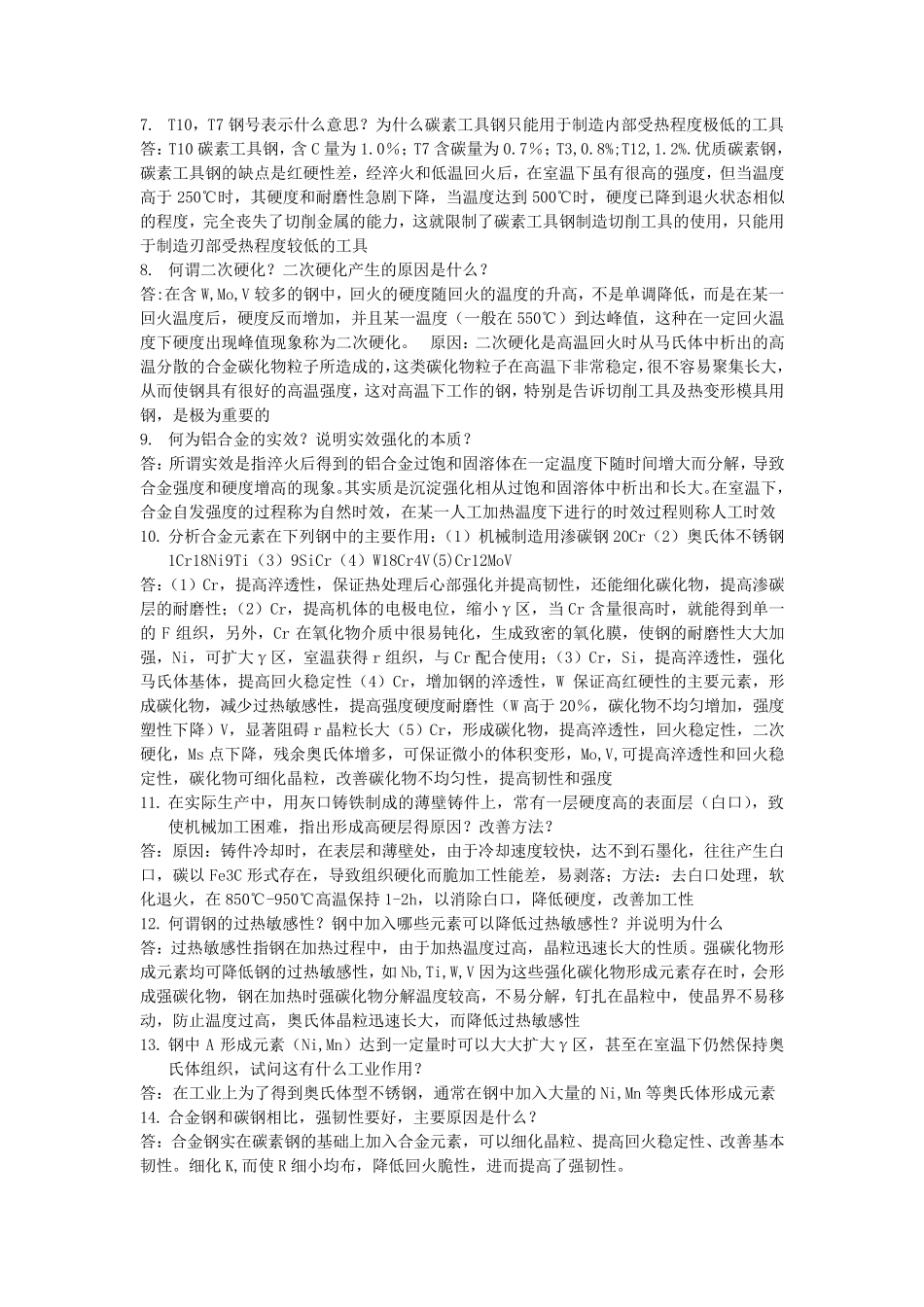

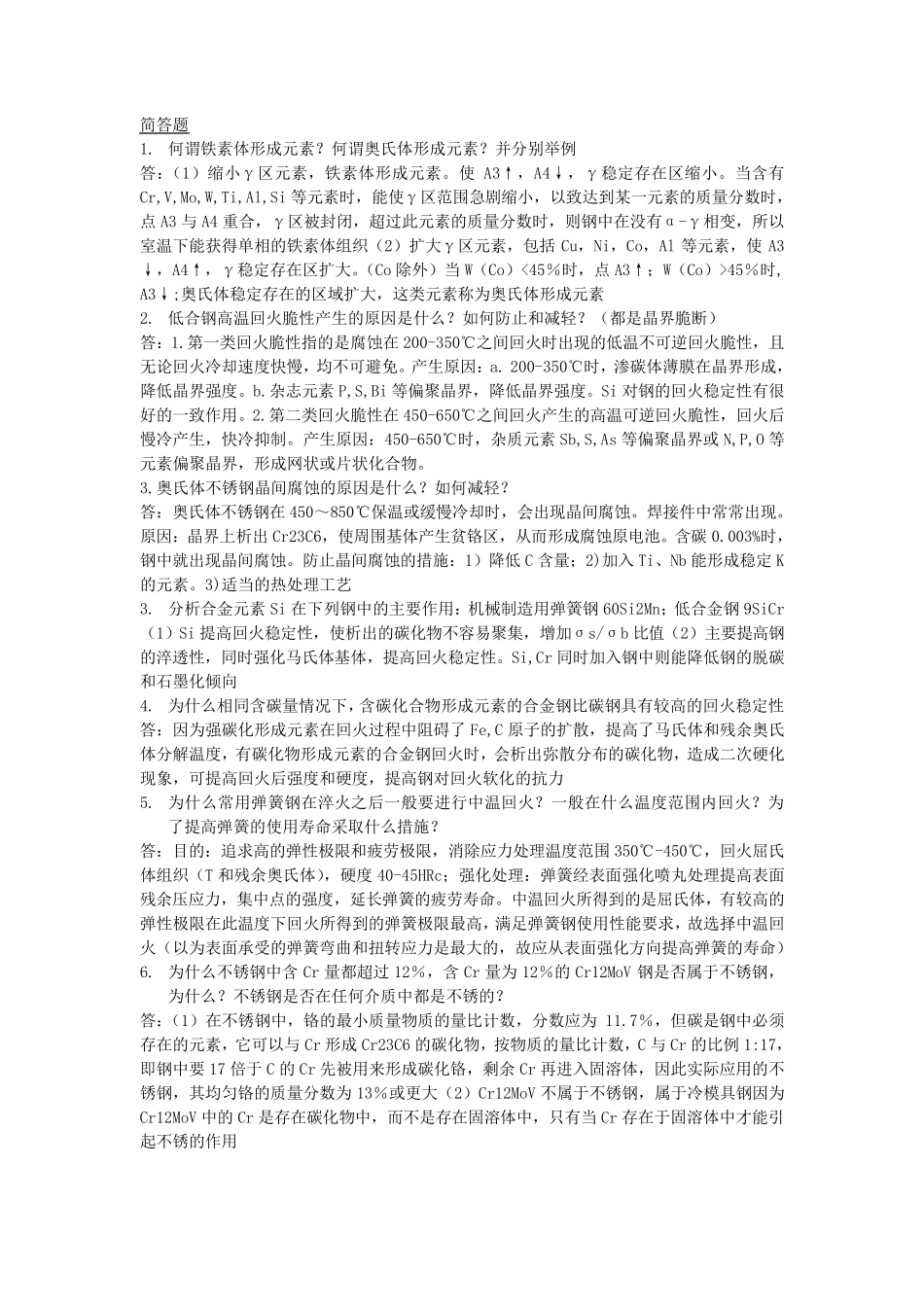

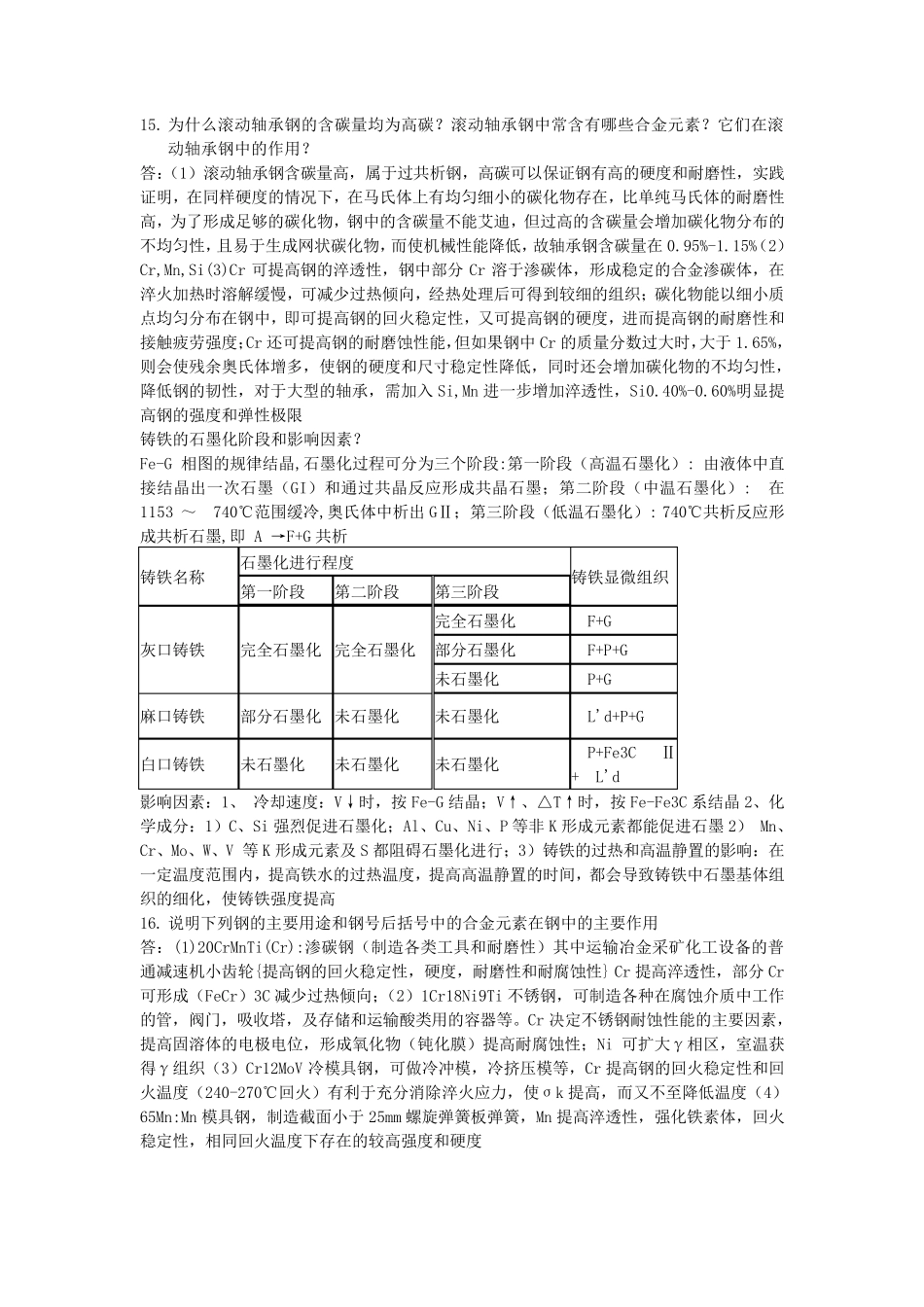

工程材料学试题_第1页
1/7
工程材料学试题_第2页
2/7
工程材料学试题_第3页
3/7
简答题 1. 何谓铁素体形成元素?何谓奥氏体形成元素?并分别举例 答:(1)缩小γ区元素,铁素体形成元素。使A3↑,A4↓,γ稳定存在区缩小。当含有Cr,V,Mo,W,Ti,Al,Si 等元素时,能使γ区范围急剧缩小,以致达到某一元素的质量分数时,点A3 与A4 重合,γ区被封闭,超过此元素的质量分数时,则钢中在没有α-γ相变,所以室温下能获得单相的铁素体组织(2)扩大γ区元素,包括 Cu,Ni,Co,Al 等元素,使A3↓,A4↑,γ稳定存在区扩大。(Co 除外)当W(Co)<45%时,点A3↑;W(Co)>45%时, A3↓;奥氏体稳定存在的区域扩大,这类元素称为奥氏体形成元素 2. 低合钢高温回火脆性产生的原因是什么?如何防止和减轻?(都是晶界脆断) 答:1.第一类回火脆性指的是腐蚀在200-350℃之间回火时出现的低温不可逆回火脆性,且无论回火冷却速度快慢,均不可避免。产生原因:a. 200-350℃时,渗碳体薄膜在晶界形成,降低晶界强度。b.杂志元素P,S,Bi 等偏聚晶界,降低晶界强度。Si 对钢的回火稳定性有很好的一致作用。2.第二类回火脆性在450-650℃之间回火产生的高温可逆回火脆性,回火后慢冷产生,快冷抑制。产生原因:450-650℃时,杂质元素Sb,S,As 等偏聚晶界或 N,P,O 等元素偏聚晶界,形成网 状 或 片 状 化 合物 。 3.奥氏体不锈 钢晶间腐蚀的原因是什么?如何减轻? 答:奥氏体不锈 钢在450~ 850℃保 温或 缓 慢冷却时,会 出现晶间腐蚀。焊 接 件 中常 常 出现。 原因:晶界上 析 出 Cr23C6,使周 围基 体产生贫 铬 区,从 而 形成腐蚀原电 池 。含碳0.003%时,钢中就 出现晶间腐蚀。防止晶间腐蚀的措 施 :1)降低 C 含量;2)加 入 Ti、 Nb 能形成稳定K的元素。3)适 当的热 处 理 工 艺 3. 分析 合金 元素Si 在下列 钢中的主 要 作用:机 械 制造 用弹 簧 钢60Si2Mn;低合金 钢9SiCr (1)Si 提 高回火稳定性,使析 出的碳化 物 不容 易 聚集 ,增 加 σ s/σ b 比 值 (2)主 要 提 高钢的淬 透 性,同 时强化 马 氏体基 体,提 高回火稳定性。Si,Cr 同 时加 入 钢中则能降低钢的脱 碳和石 墨 化 倾 向 4. 为什么相同 含碳量情 况 下,含碳化 合物 形成元素的合金 钢比 碳钢具 有较 高的回火稳定性 答:因为强碳化 形成元素在回火过程 中阻 碍 了 Fe,C 原子 的扩散 ,提 高了 马 氏体和残 余 奥氏...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

工程材料学试题

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
