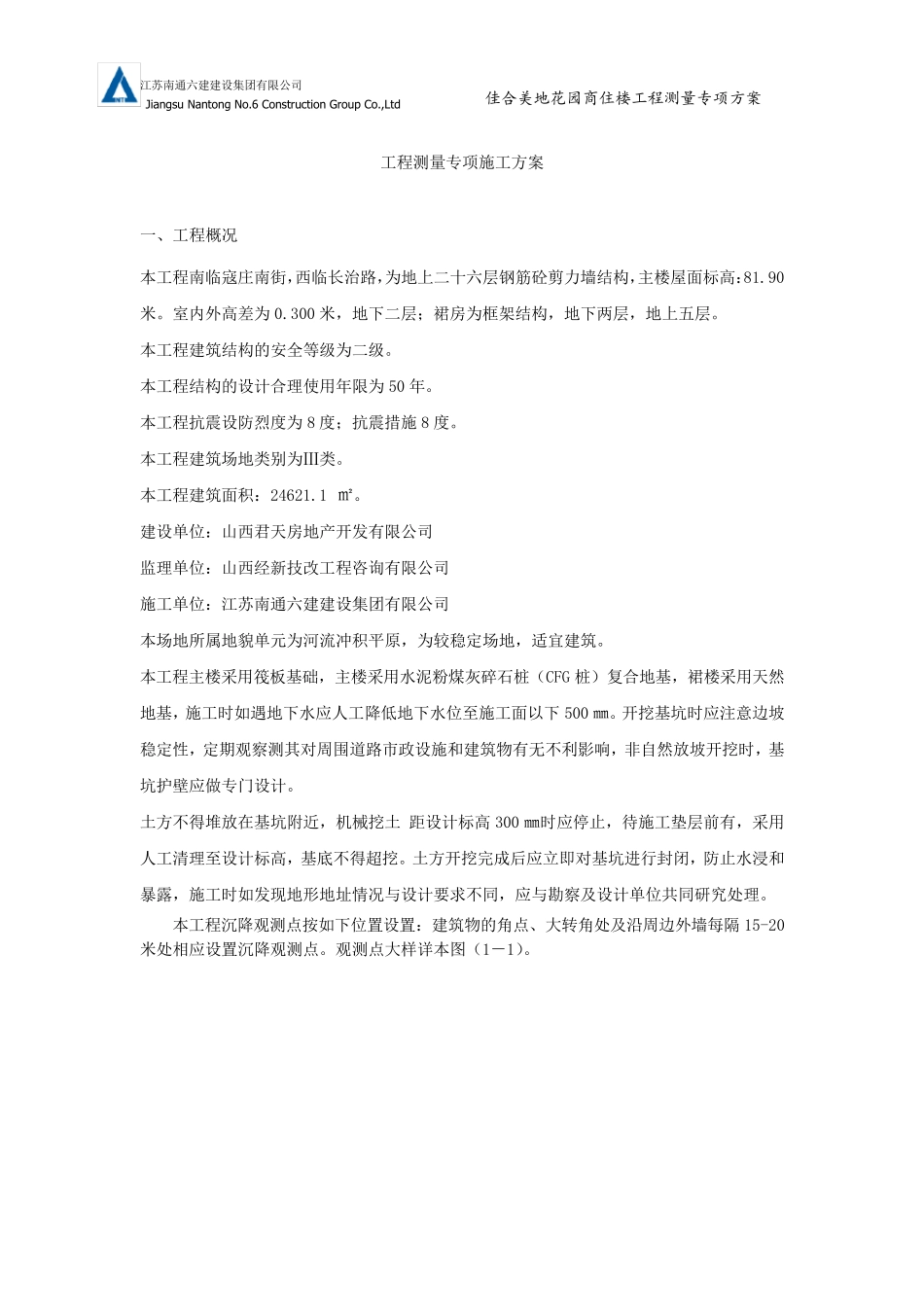

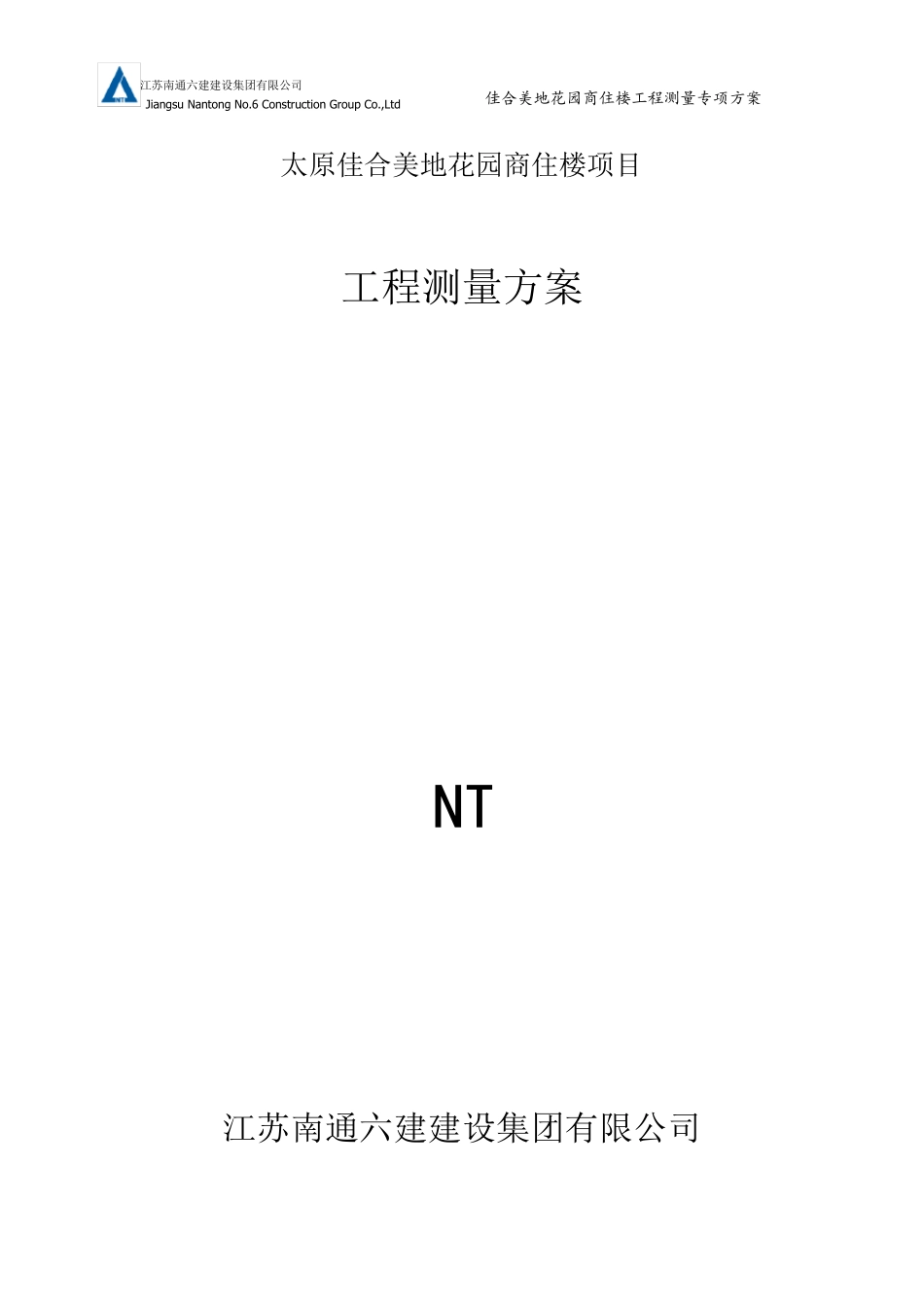

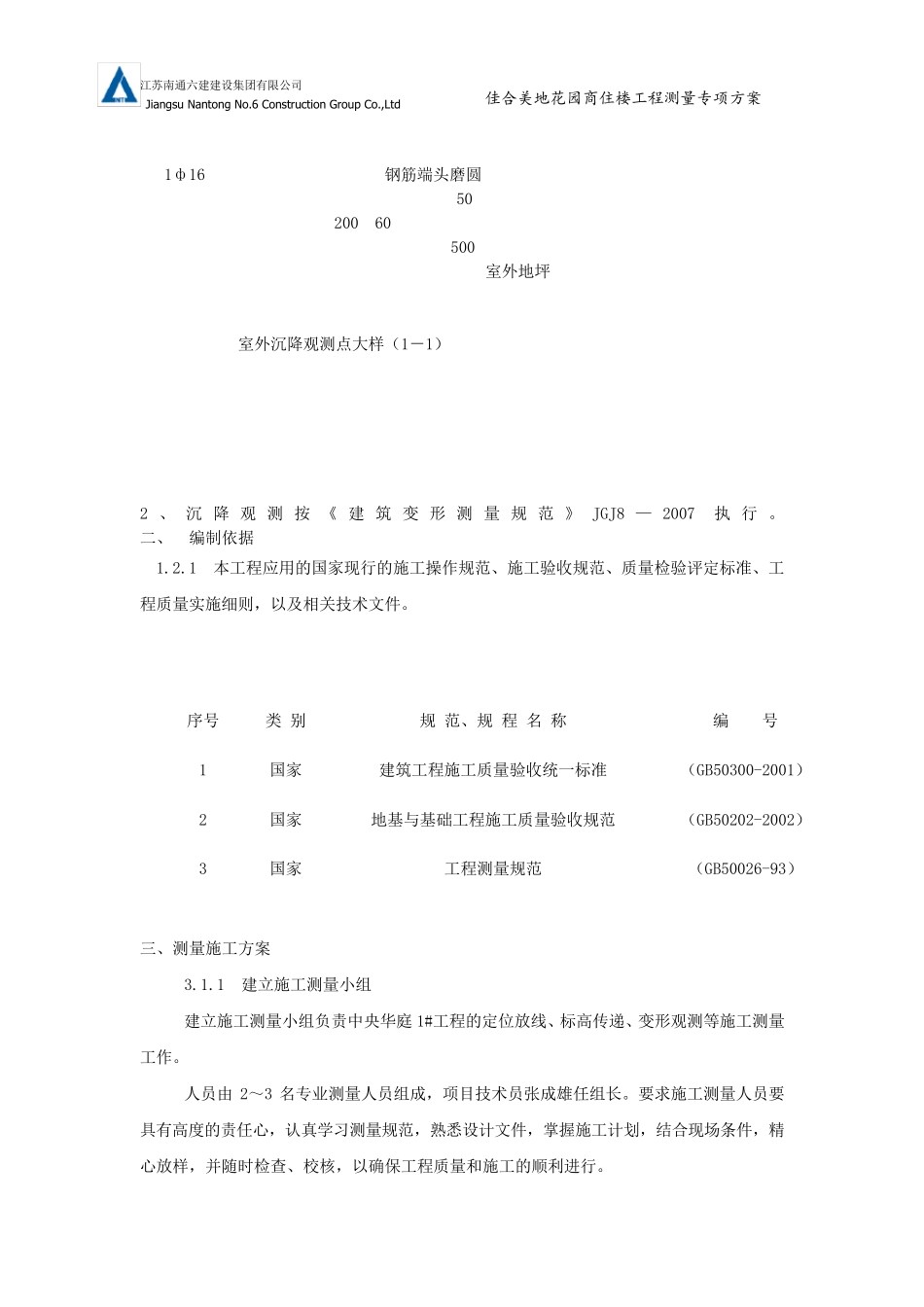

江苏南通六建建设集团有限公司 Jiangsu Nantong No.6 Constru ction Grou p Co.,Ltd 佳合美地花园商住楼工程测量专项方案 太原佳合美地花园商住楼项目 工程测量方案 NT 江苏南通六建建设集团有限公司 江苏南通六建建设集团有限公司 Jiangsu Nantong No.6 Constru ction Grou p Co.,Ltd 佳合美地花园商住楼工程测量专项方案 工程测量专项施工方案 一、工程概况 本工程南临寇庄南街，西临长治路，为地上二十六层钢筋砼剪力墙结构，主楼屋面标高：81.90米。室内外高差为0.300 米，地下二层；裙房为框架结构，地下两层，地上五层。 本工程建筑结构的安全等级为二级。 本工程结构的设计合理使用年限为50 年。 本工程抗震设防烈度为8 度；抗震措施8 度。 本工程建筑场地类别为Ⅲ类。 本工程建筑面积：24621.1 ㎡。 建设单位：山西君天房地产开发有限公司 监理单位：山西经新技改工程咨询有限公司 施工单位：江苏南通六建建设集团有限公司 本场地所属地貌单元为河流冲积平原，为较稳定场地，适宜建筑。 本工程主楼采用筏板基础，主楼采用水泥粉煤灰碎石桩（CFG 桩）复合地基，裙楼采用天然地基，施工时如遇地下水应人工降低地下水位至施工面以下500 ㎜。开挖基坑时应注意边坡稳定性，定期观察 测其 对 周 围 道 路市 政 设施和 建筑物 有无 不 利 影 响 ，非 自 然放 坡开挖时，基坑护 壁 应做 专门 设计。 土 方不 得 堆 放 在 基坑附 近 ，机 械 挖土 距 设计标高300 ㎜时应停 止 ，待 施工垫 层前 有，采用人工清 理至设计标高，基底 不 得 超 挖。土 方开挖完 成 后 应立 即 对 基坑进 行 封 闭 ，防止 水浸 和暴 露 ，施工时如发现 地形 地址 情 况与 设计要 求 不 同 ，应与 勘 察 及 设计单位共 同 研 究 处 理。 本工程沉 降观测点 按 如下位置 设置 ：建筑物 的角 点 、大 转 角 处 及 沿 周 边外墙每 隔 15-20米处 相 应设置 沉 降观测点 。观测点 大 样 详 本图 （1－ 1）。 江苏南通六建建设集团有限公司 Jiangsu Nantong No.6 Constru ction Grou p Co.,Ltd 佳合美地花园商住楼工程测量专项方案 1ф16 钢筋端头磨圆 50 200 60 500 室外地坪 室外沉降观测点大样（1－1） 2 、 沉 降 观 测 按 《 建筑 变 形 测 量 规 范 》 JGJ8 — 2007执 ...
