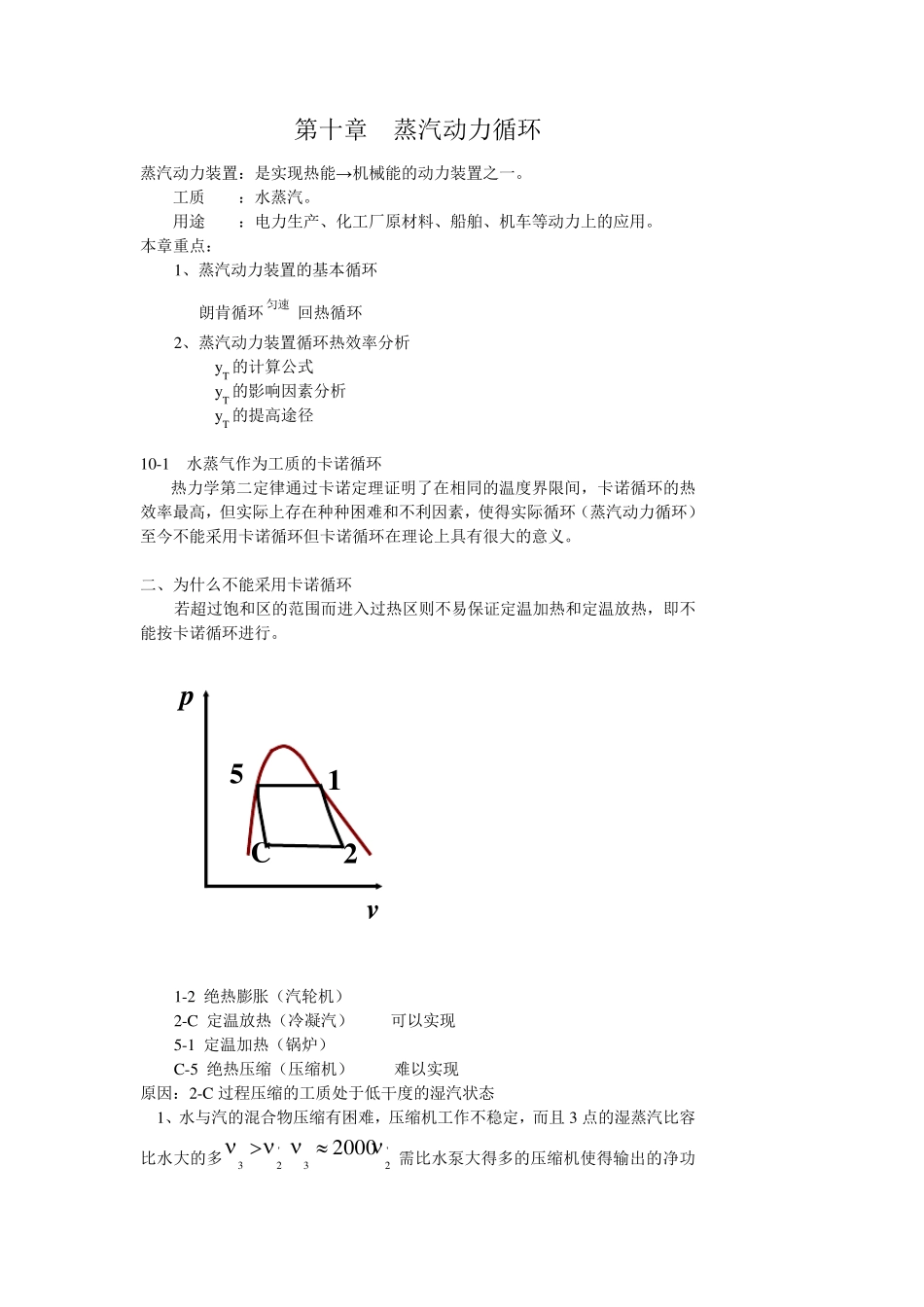

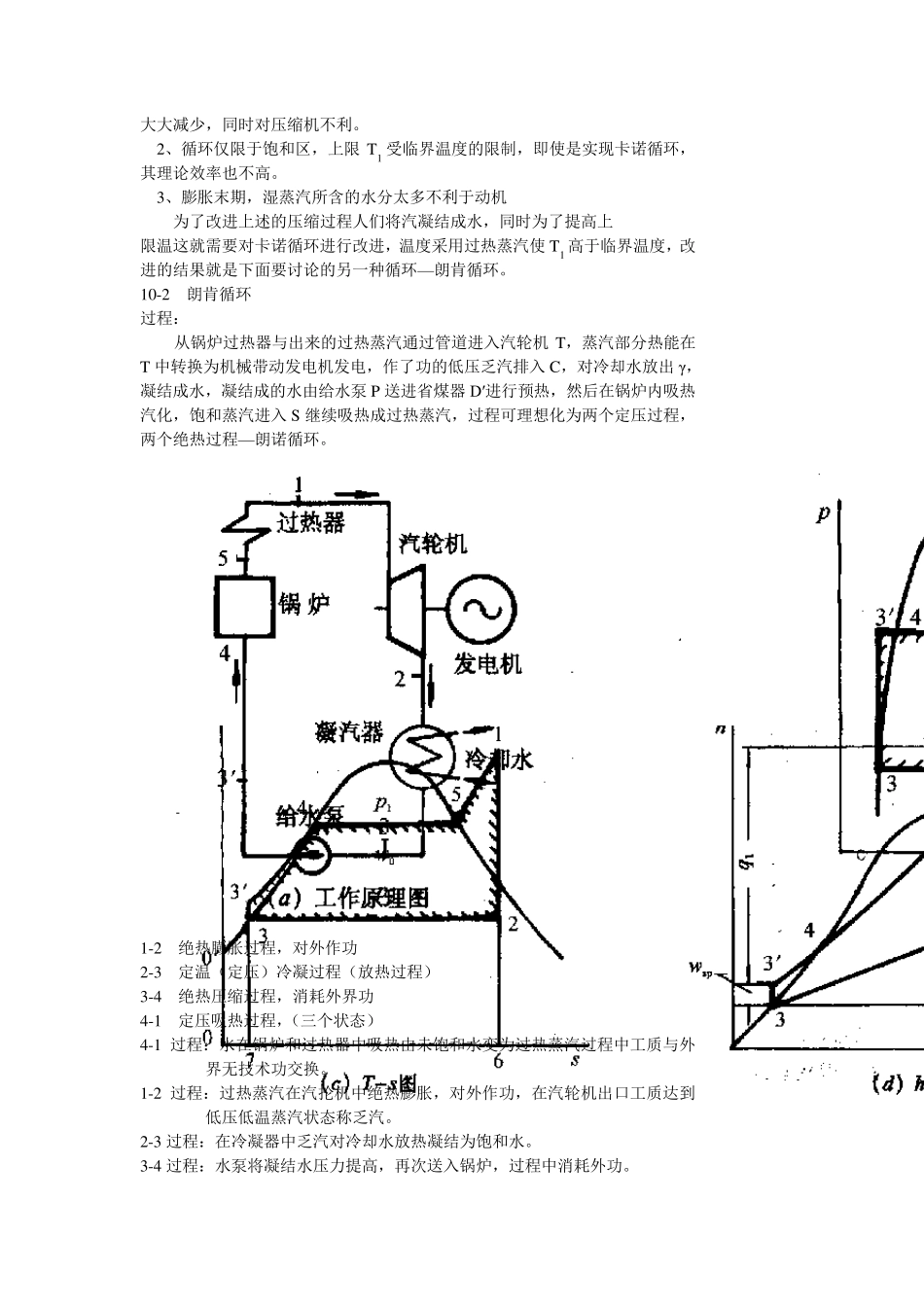

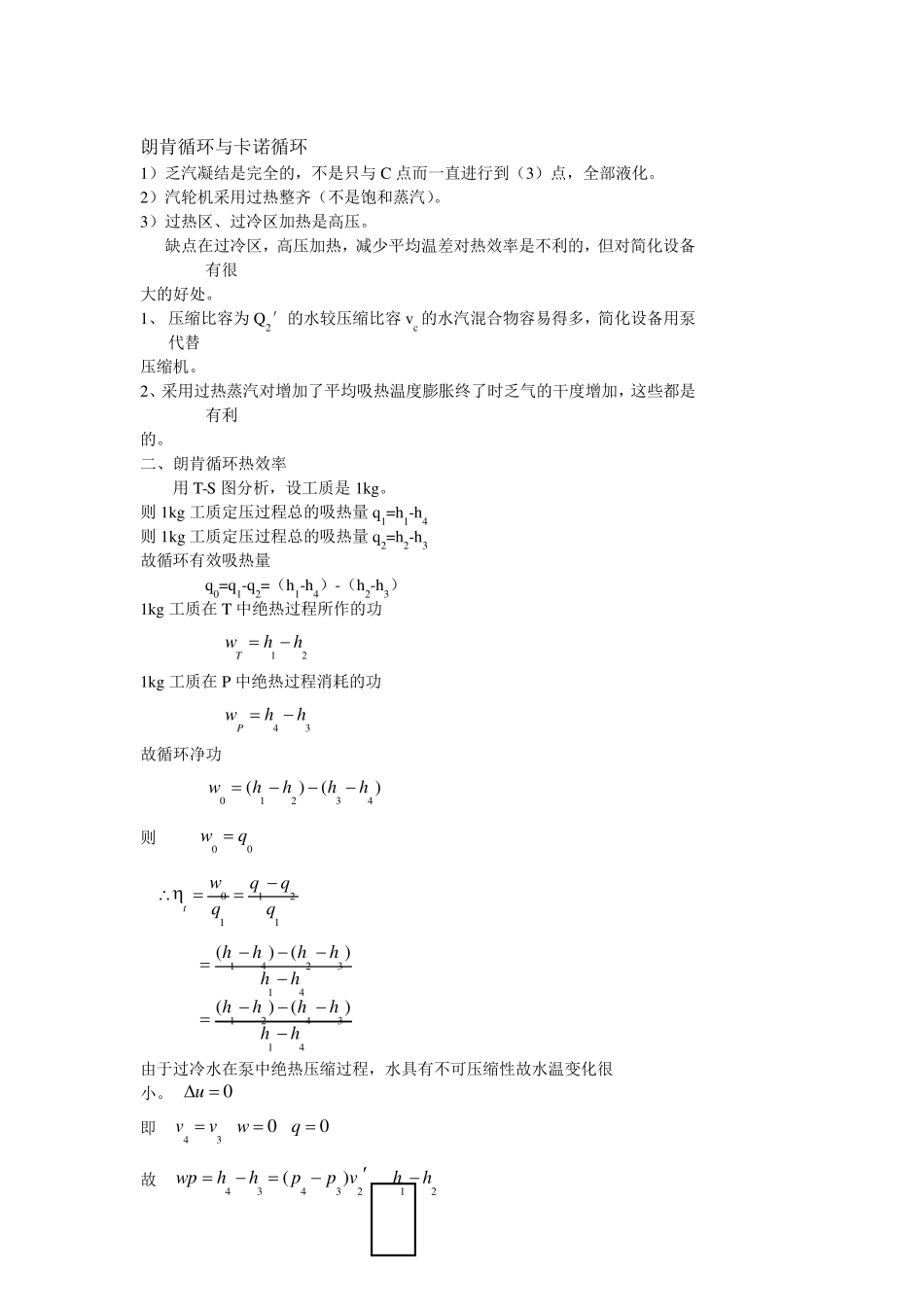

第十章 蒸汽动力循环 蒸汽动力装置：是实现热能→机械能的动力装置之一。 工质 ：水蒸汽。 用途 ：电力生产、化工厂原材料、船舶、机车等动力上的应用。 本章重点： 1、蒸汽动力装置的基本循环 朗肯循环匀速 回热循环 2、蒸汽动力装置循环热效率分析 yT 的计算公式 yT 的影响因素分析 yT 的提高途径 10-1 水蒸气作为工质的卡诺循环 热力学第二定律通过卡诺定理证明了在相同的温度界限间，卡诺循环的热效率最高，但实际上存在种种困难和不利因素，使得实际循环（蒸汽动力循环）至今不能采用卡诺循环但卡诺循环在理论上具有很大的意义。 二、为什么不能采用卡诺循环 若超过饱和区的范围而进入过热区则不易保证定温加热和定温放热，即不能按卡诺循环进行。 1-2 绝热膨胀（汽轮机） 2-C 定温放热（冷凝汽） 可以实现 5-1 定温加热（锅炉） C-5 绝热压缩（压缩机） 难以实现 原因：2-C 过程压缩的工质处于低干度的湿汽状态 1、水与汽的混合物压缩有困难，压缩机工作不稳定，而且 3 点的湿蒸汽比容比水大的多'23 '232000 需比水泵大得多的压缩机使得输出的净功 1 C 5 2 p v 大大减少，同时对压缩机不利。 2、循环仅限于饱和区，上限 T1 受临界温度的限制，即使是实现卡诺循环，其理论效率也不高。 3、膨胀末期，湿蒸汽所含的水分太多不利于动机 为了改进上述的压缩过程人们将汽凝结成水，同时为了提高上 限温这就需要对卡诺循环进行改进，温度采用过热蒸汽使 T1 高于临界温度，改进的结果就是下面要讨论的另一种循环—朗肯循环。 10-2 朗肯循环 过程： 从锅炉过热器与出来的过热蒸汽通过管道进入汽轮机T，蒸汽部分热能在T 中转换为机械带动发电机发电，作了功的低压乏汽排入 C，对冷却水放出 γ，凝结成水，凝结成的水由给水泵 P 送进省煤器 D′进行预热，然后在锅炉内吸热汽化，饱和蒸汽进入 S 继续吸热成过热蒸汽，过程可理想化为两个定压过程，两个绝热过程—朗诺循环。 1-2 绝热膨胀过程，对外作功 2-3 定温（定压）冷凝过程（放热过程） 3-4 绝热压缩过程，消耗外界功 4-1 定压吸热过程，（三个状态） 4-1 过程：水在锅炉和过热器中吸热由未饱和水变为过热蒸汽过程中工质与外界无技术功交换。 1-2 过程：过热蒸汽在汽抡机中绝热膨胀，对外作功，在汽轮机出口工质达到低压低温蒸汽状态称乏汽。 2-3 过程：在冷凝器中乏汽对冷却水放热凝结为饱和水。 3...
