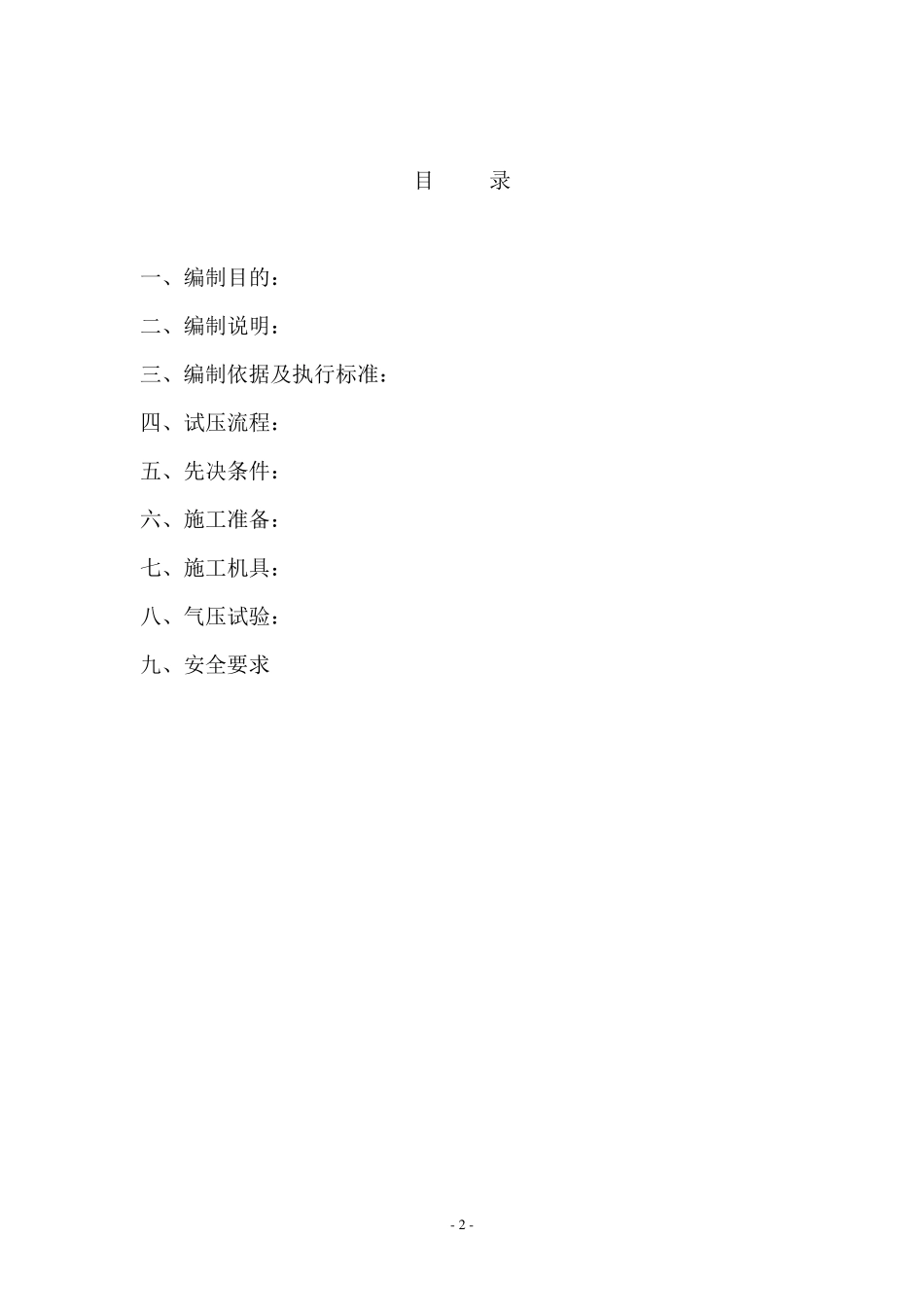

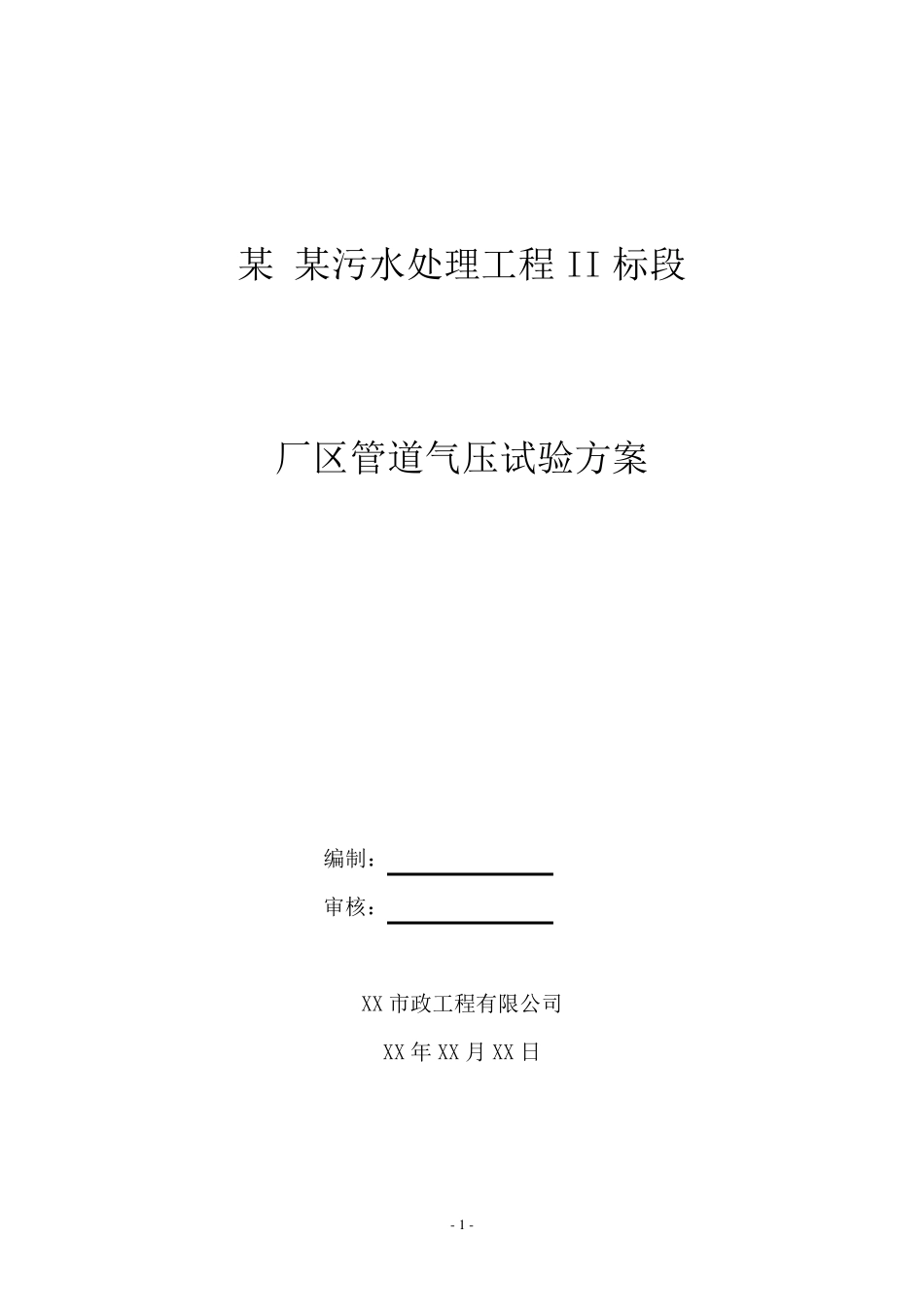

- 1 - 某 某污水处理工程II 标段 厂区管道气压试验方案 编制： 审核： XX 市政工程有限公司 XX 年 XX 月 XX 日 - 2 - 目 录 一、编制目的： 二、编制说明： 三、编制依据及执行标准： 四、试压流程： 五、先决条件： 六、施工准备： 七、施工机具： 八、气压试验： 九、安全要求 - 3 - 管道气压试验方案 一、编制目的： 管道试压的目的，是检查已安装好的管道系统的强度和严密性是否能达到设计 要求，也对承载管架及基础进行考验，以保证正常运行使用，它是检查管道质量的一项重要措施。 在某某污水处理工程厂区管道安装后和系统调试前对管道及其附件进行试压，检查管道的 强度和严密性，为最后的系统调试和设备单机试车创造条件。 二、编制说明： 本次管道试压范围是。。。。。。。。。。。。。工程所有管道系统。采用气压试验。 三、编制依据及执行标准： 3.1 设计院提供的厂区管道施工图、工艺流程图 3.2 给水排水管道工程施工及验收规范——GB 50268-2008 3.3 室外排水设计规范——GB 50014-2006 3.4 给水排水构筑物工程施工及验收规范——GB 50141-2008 3.5 室外给水设计规范——GB 50013-2006 3.6 城市污水处理厂运行，维护及其安全技术规范—CJJ60-94 四、试压流程： 试压用临时材料准备 - 4 - 提交试压方案并获得批准 提交试压包并获得批准 试压用施工机具准备 试压资料检查确认 试压检查清单确认 技术交底 试压实体检查确认 安全措施检查确认 管道气压试验 五、先决条件： 5 .1 试验范围内的管道安装工程除涂漆、绝热及允许预留的焊口、阀门、支架之外， 都已按设计图纸全部完成，安装质量符合规范要求。 5 .2 试验范围内的管道焊接无损检测符合标准与项目规范要求。 5 .3 焊缝及其他待检部位尚未涂漆和绝热。 管道气压试验方案 5 .4 管道支、吊架经检查符合设计要求，爆破吹扫排放口临时固定支架要牢固可靠。 5 .5 试验用压力表已经校验，并在有效期内，其精度不得低于1 .5 级，表的满刻度 值应为被测最大压力的 1 .5 ～2 倍，压力表不得少于两块。 - 5 - 5.6 符合压力试验的气体已经备齐。 5.7 待试管道与无关系统已用盲板或采取其他措施隔开。 5.8 待试管道上的安全阀、爆破板及仪表元件等已经拆下或加以隔离。 5.9 试验方案已经过批准，并向参与试验的所有人员进行了技术交底。 六、施工准备： 6.1 管道试压包准备...
