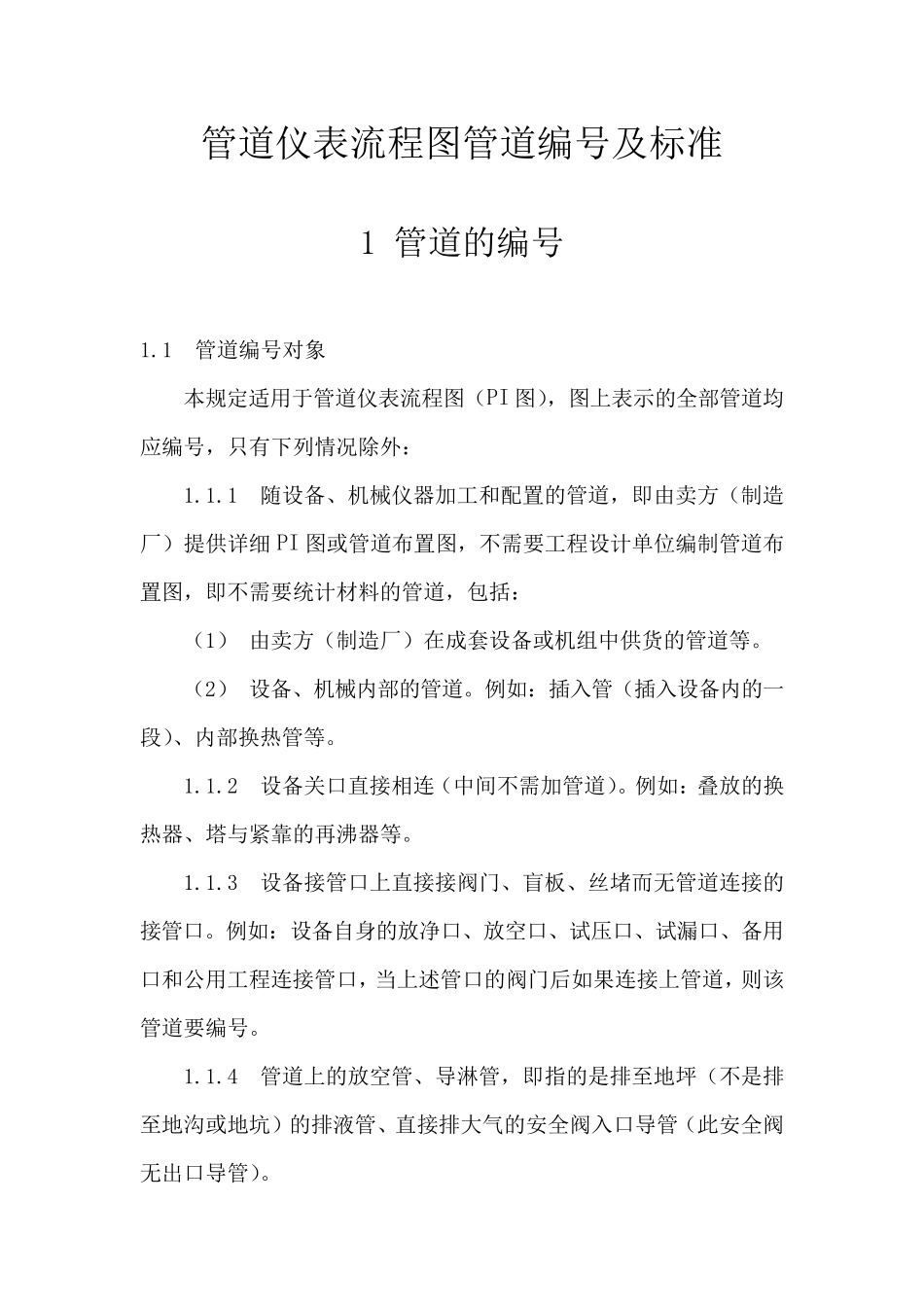

管道仪表流程图管道编号及标准 1 管道的编号 1
1 管道编号对象 本规定适用于管道仪表流程图（PI 图），图上表示的全部管道均应编号，只有下列情况除外： 1
1 随设备、机械仪器加工和配置的管道，即由卖方（制造厂）提供详细 PI 图或管道布置图，不需要工程设计单位编制管道布置图，即不需要统计材料的管道，包括： （1） 由卖方（制造厂）在成套设备或机组中供货的管道等
（2） 设备、机械内部的管道
例如：插入管（插入设备内的一段）、内部换热管等
2 设备关口直接相连（中间不需加管道）
例如：叠放的换热器、塔与紧靠的再沸器等
3 设备接管口上直接接阀门、盲板、丝堵而无管道连接的接管口
例如：设备自身的放净口、放空口、试压口、试漏口、备用口和公用工程连接管口，当上述管口的阀门后如果连接上管道，则该管道要编号
4 管道上的放空管、导淋管，即指的是排至地坪（不是排至地沟或地坑）的排液管、直接排大气的安全阀入口导管（此安全阀无出口导管）

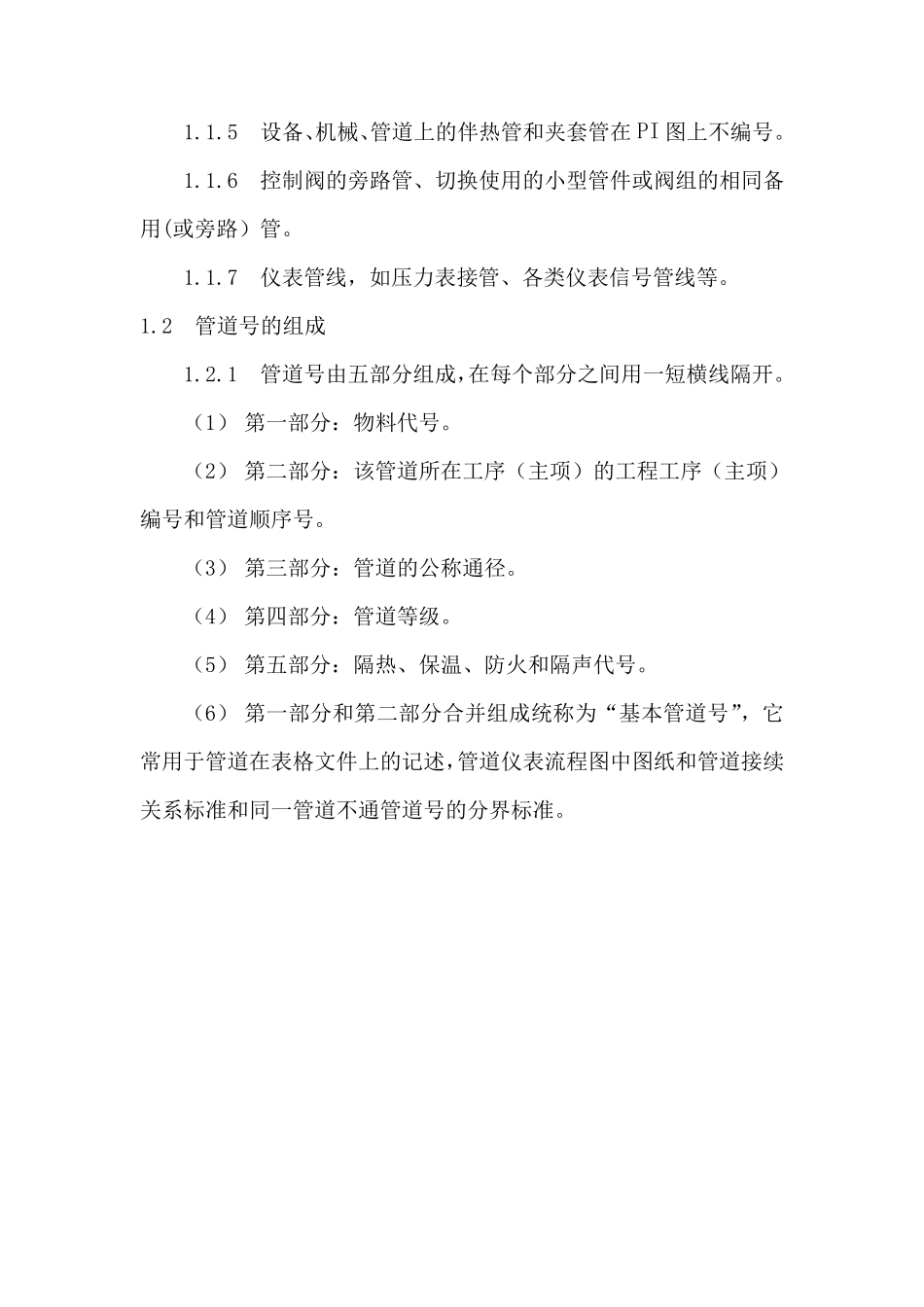

5 设备、机械、管道上的伴热管和夹套管在PI 图上不编号
6 控制阀的旁路管、切换使用的小型管件或阀组的相同备用(或旁路）管
7 仪表管线，如压力表接管、各类仪表信号管线等
2 管道号的组成 1
1 管道号由五部分组成，在每个部分之间用一短横线隔开
（1） 第一部分：物料代号
（2） 第二部分：该管道所在工序（主项）的工程工序（主项）编号和管道顺序号
（3） 第三部分：管道的公称通径
（4） 第四部分：管道等级
（5） 第五部分：隔热、保温、防火和隔声代号
（6） 第一部分和第二部分合并组成统称为“基本管道号”，它常用于管道在表格文件上的记述，管道仪表流程图中图纸和管道接续关系标准和同一管道不通管道号的分界标准
2 典型图示 物料代号 工程的工序（主项）编
