工艺管道施工标识管理规定09VIP专享VIP免费

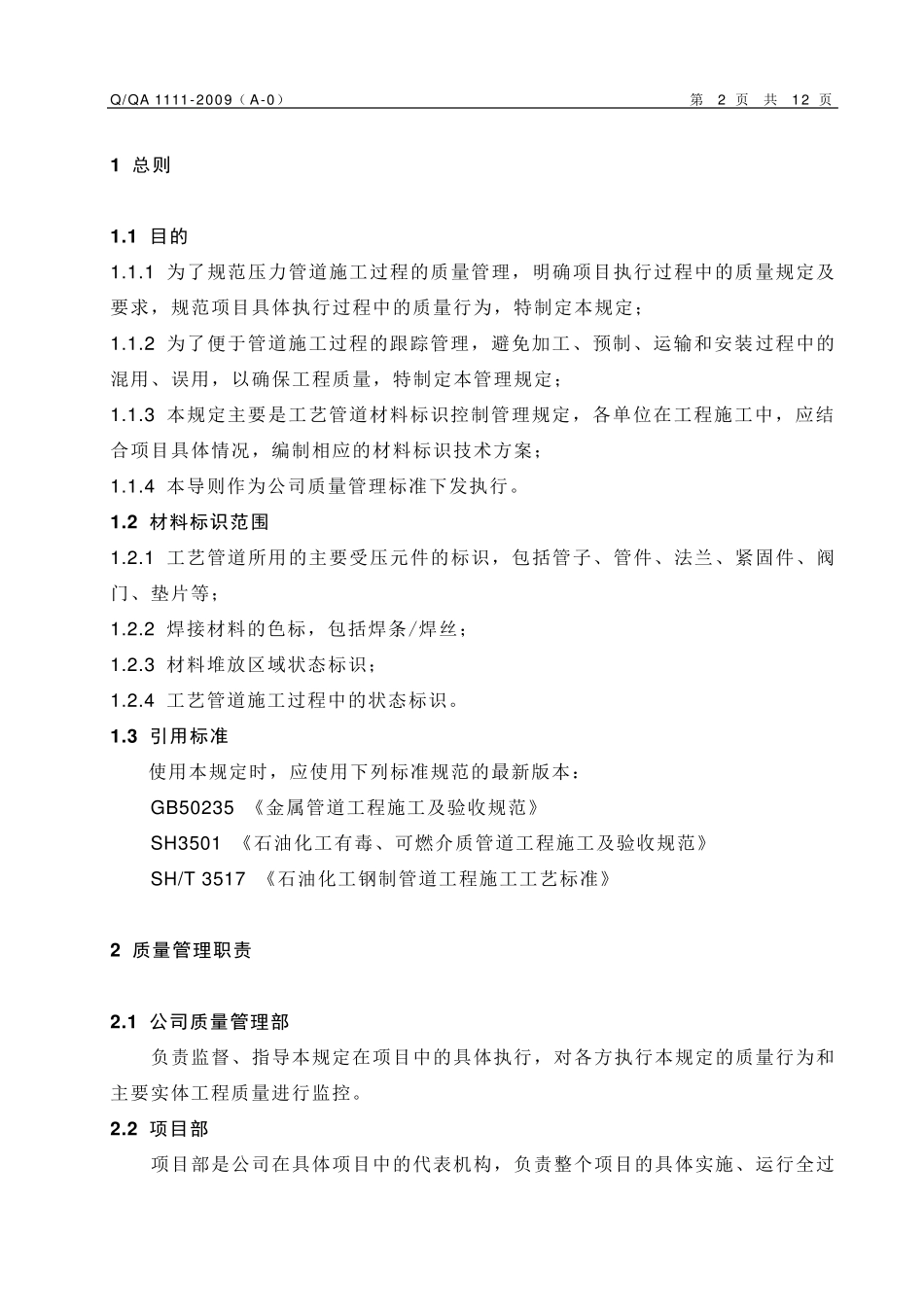

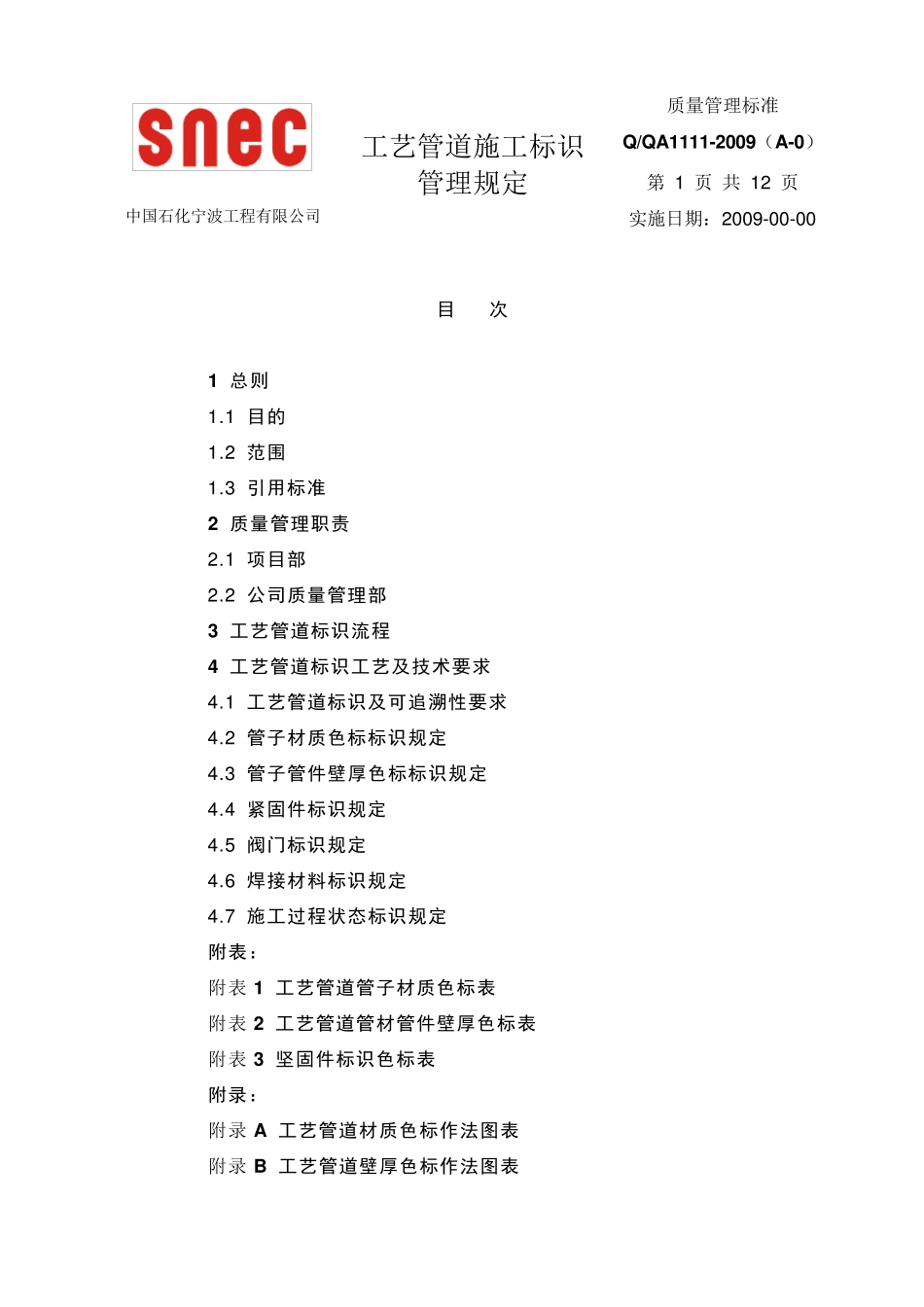

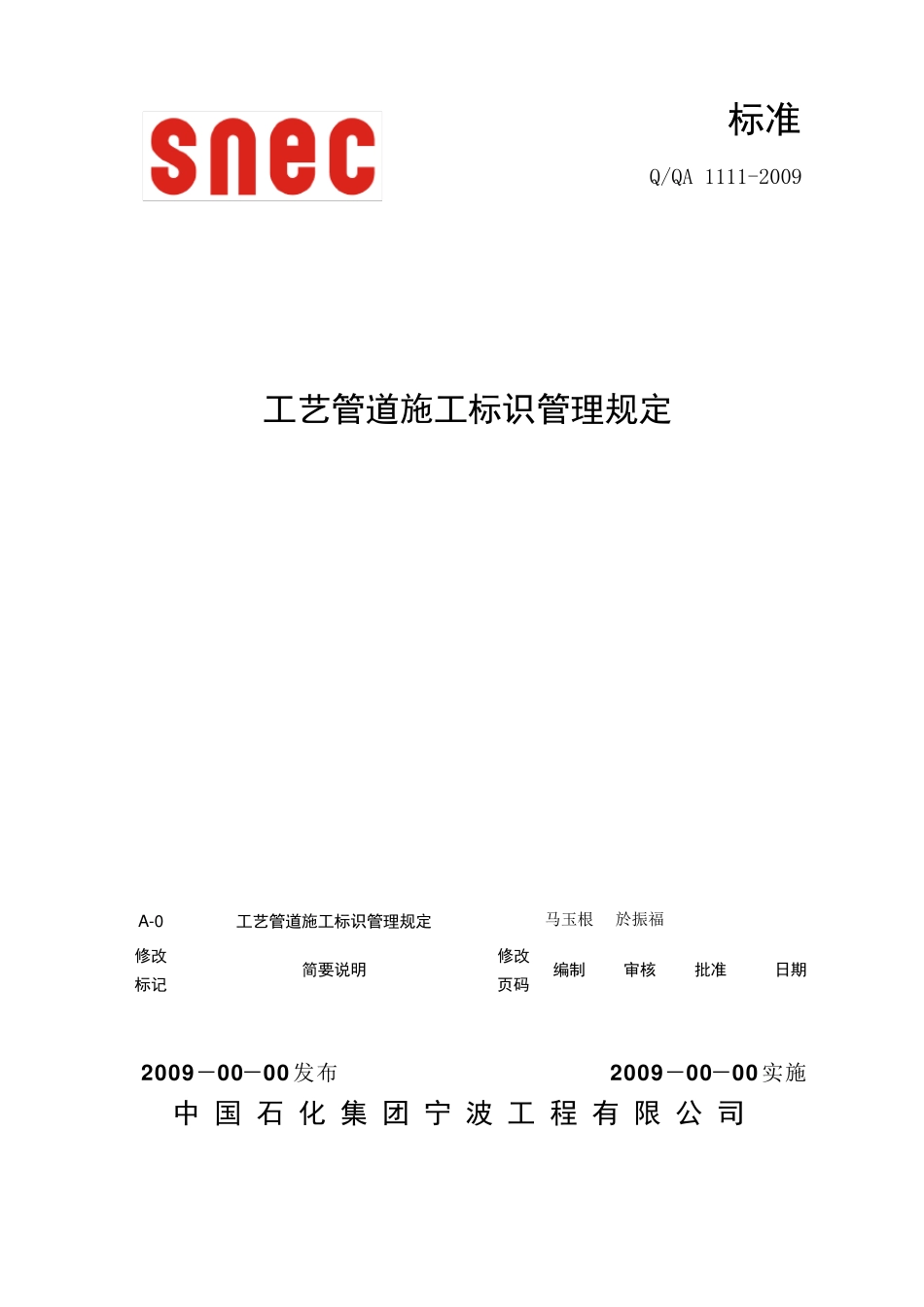

标准 Q/QA 1111-2009 A-0 工艺管道施工标识管理规定 马玉根 於振福 修改标记 简要说明 修改 页码 编制 审核 批准 日期 2 0 0 9 －0 0 －0 0 发布 2 0 0 9 －0 0 －0 0 实施 中 国 石 化 集 团 宁 波 工 程 有 限 公 司 工艺管道施工标识管理规定 工艺管道施工标识 管理规定 质量管理标准 Q/QA1111-2009（A-0）第 1 页 共 1 2 页 中国石化宁波工程有限公司实施日期：2 0 0 9 -0 0 -0 0 目 次 1 总则 1 .1 目的 1 .2 范围 1 .3 引用标准 2 质量管理职责 2 .1 项目部 2 .2 公司质量管理部 3 工艺管道标识流程 4 工艺管道标识工艺及技术要求 4 .1 工艺管道标识及可追溯性要求 4 .2 管子材质色标标识规定 4 .3 管子管件壁厚色标标识规定 4 .4 紧固件标识规定 4 .5 阀门标识规定 4 .6 焊接材料标识规定 4 .7 施工过程状态标识规定 附表： 附表 1 工艺管道管子材质色标表 附表 2 工艺管道管材管件壁厚色标表 附表 3 坚固件标识色标表 附录： 附录 A 工艺管道材质色标作法图表 附录 B 工艺管道壁厚色标作法图表 Q/QA 1111-2009（A-0） 第 2 页 共 12 页 1 总则 1 .1 目的 1.1.1 为了规范压力管道施工过程的质量管理，明确项目执行过程中的质量规定及要求，规范项目具体执行过程中的质量行为，特制定本规定； 1.1.2 为了便于管道施工过程的跟踪管理，避免加工、预制、运输和安装过程中的混用、误用，以确保工程质量，特制定本管理规定； 1.1.3 本规定主要是工艺管道材料标识控制管理规定，各单位在工程施工中，应结合项目具体情况，编制相应的材料标识技术方案； 1.1.4 本导则作为公司质量管理标准下发执行。 1 .2 材料标识范围 1.2.1 工艺管道所用的主要受压元件的标识，包括管子、管件、法兰、紧固件、阀门、垫片等； 1.2.2 焊接材料的色标，包括焊条/焊丝； 1.2.3 材料堆放区域状态标识； 1.2.4 工艺管道施工过程中的状态标识。 1 .3 引用标准 使用本规定时，应使用下列标准规范的最新版本： GB50235 《金属管道工程施工及验收规范》 SH3501 《石油化工有毒、可燃介质管道工程施工及验收规范》 SH/T 3517 《石油化工钢制管道工程施工工艺标准》 2 质量管理职责 2 .1 公司质量管理部 负责监督、指导本规定在项目中的具体执行，对各方执行本规定的质量行为和主要实体...
