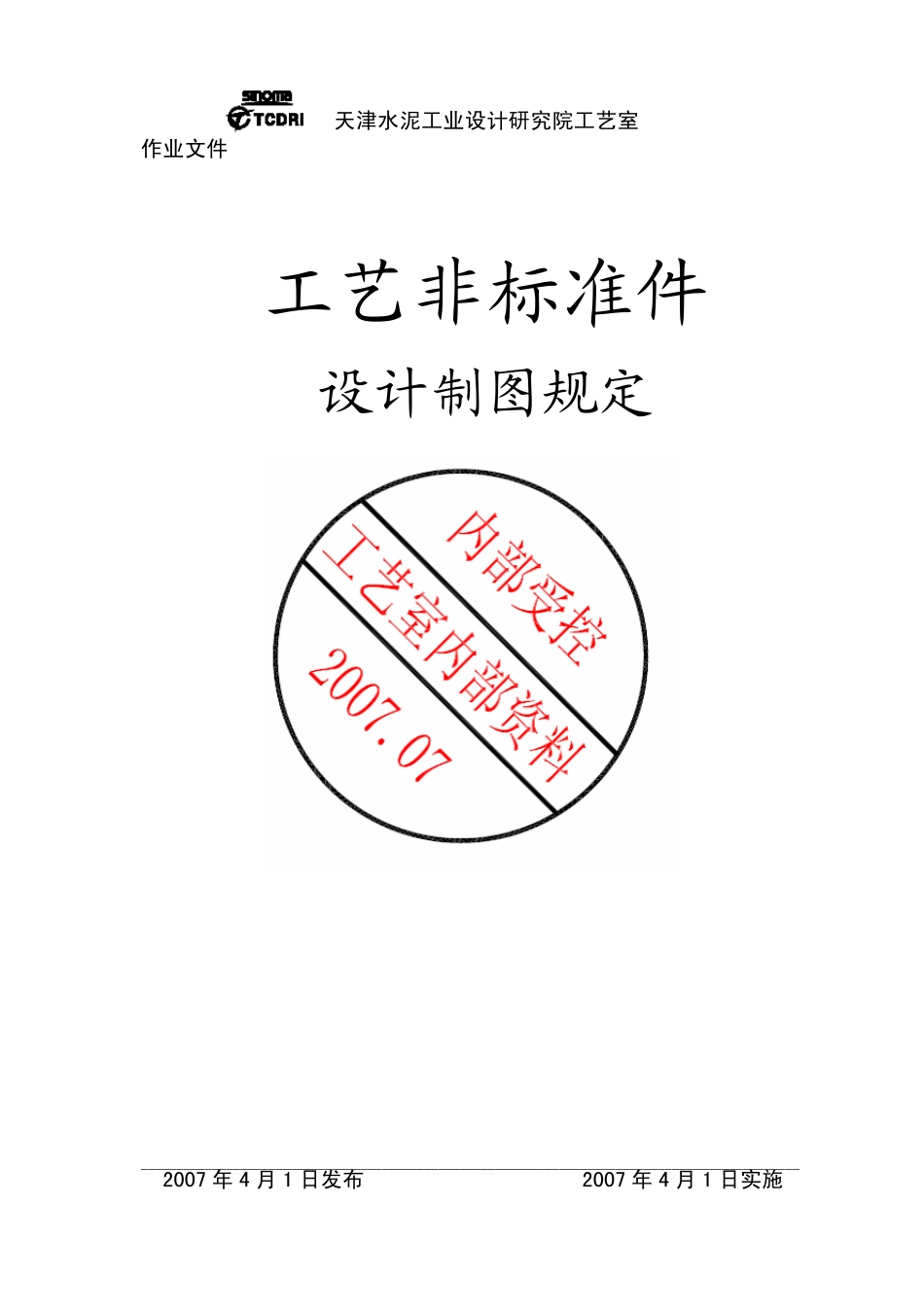

天津水泥工业设计研究院工艺室 作业文件 _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 2007 年 4 月 1 日发布 2007 年 4 月 1 日实施 工艺非标准件 设计制图规定 文件编号: TCDRI-QS04-PC7-2007 受控号: 非标准件设计制图规定 TCDRI-QS04-PC7-2007 ______________________________________________________________ 2007 年 7 月 1 日发布 2007 年 7 月 1 日实施 前 言 1. 目的 众所周知，工艺非标准件设计是工艺系统设计中的一个重要环节，设计质量的高低不仅影响工程总体外观水平，而且直接影响施工、安装和生产运行，甚至关系到人身和机电设备的安全。因此，总结以往非标准件设计中的经验、教训，实现完整统一的设计目标，制定出基本的设计规范是非常必要的。 2. 范围 本规定适用于工艺非标准件设计的整个过程 3. 职责 (1 ) 设计者负责非标准件的布置和制造图绘制。设计者、校审及审定者对非标准件质量负责。 (2 ) 非标准件设计完成后，应交项目部负责统计后归档。 非标准件在现场暴露的问题类型各异，主要有： 1 . 物料溜子、风管易磨损，使用周期短(有的仅几天). 2 . 物料溜子落差大，扬尘严重，结果导致设备磨损和收尘能力不足. 3 . 非标准件碰构筑物，结果两者必有一伤. 4 . 漏设测点、阀门、传动装置等所需操作维护平台，不便于生产调试. 5 . 进入胶带机的物料重心偏移，造成胶带机严重跑偏. 6 . 非标准件走向不顺畅，过于牵强. 7 . 非标准件上无检测阀门开度和旋向的检视门，调试检查不方便. 8 . 非标准件设计数量不对，造成浪费或贻误工程进度. 以上问题的出现有主观原因也有客观原因。主观上以往对非标设计重视不够，客观上设计者手中缺少革新非标设计所需的较完整的设计规范和图册。目前，工艺非标准件设计依据资料繁多，内容、深度、型式各异，大部分年代已久，图中符号、材料等均与现国标完全不同。因此，我们在大家常用的各种中外资料和图册的基础上，博采众长，汲取精华。重新简化提炼，汇成一本新的较为全面的工艺非标设计选型资料，以供大家设计时参考。由于参加制定工作的人员有限，且时间仓促...
