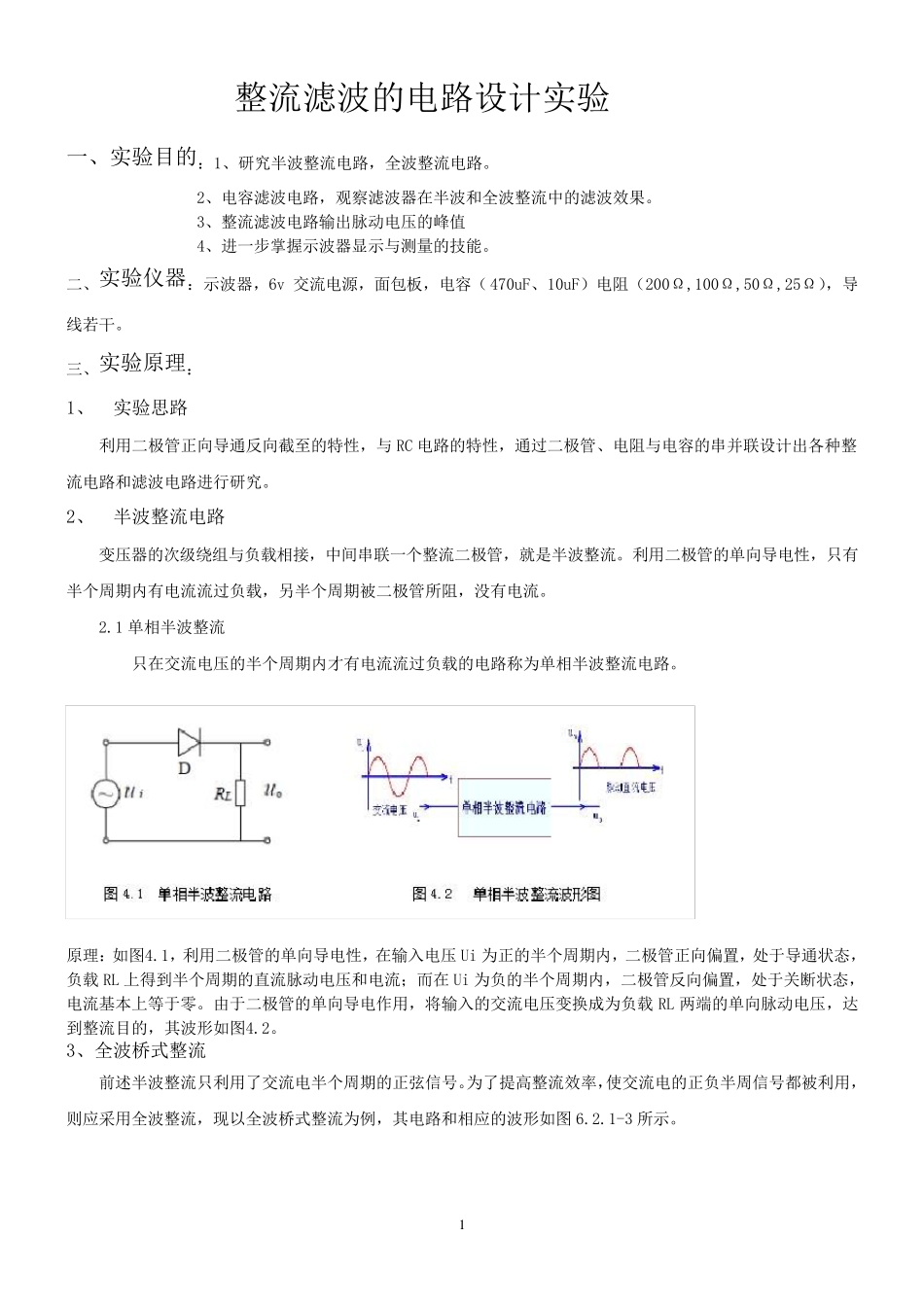

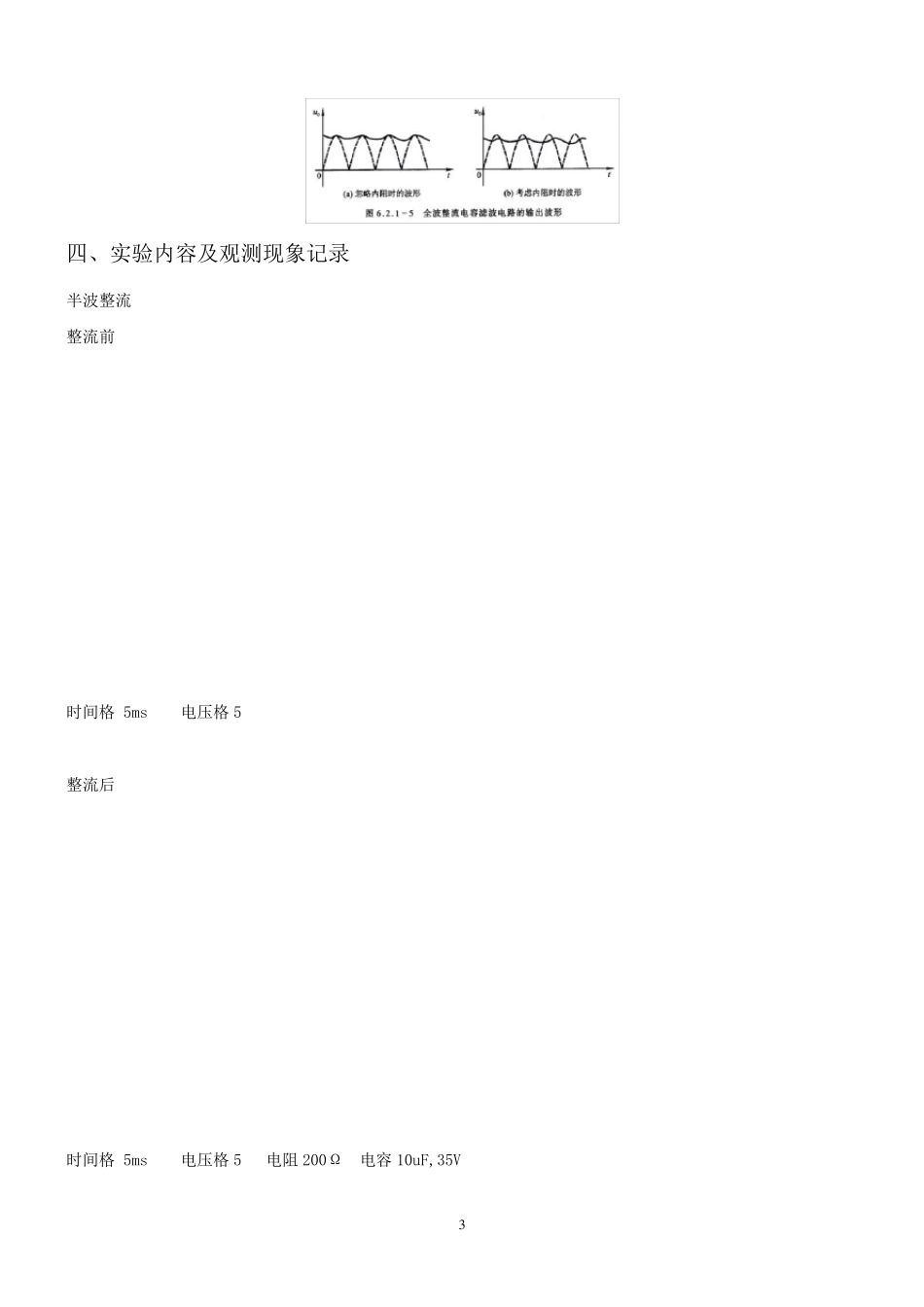

1 整流滤波的电路设计实验 一、实验目的：1、研究半波整流电路，全波整流电路。 2、电容滤波电路，观察滤波器在半波和全波整流中的滤波效果。 3、整流滤波电路输出脉动电压的峰值 4、进一步掌握示波器显示与测量的技能。 二、实验仪器：示波器，6v 交流电源，面包板，电容（470uF、10uF）电阻（200Ω,100Ω,50Ω,25Ω），导线若干。 三、实验原理： 1、 实验思路 利用二极管正向导通反向截至的特性，与RC 电路的特性，通过二极管、电阻与电容的串并联设计出各种整流电路和滤波电路进行研究。 2、 半波整流电路 变压器的次级绕组与负载相接，中间串联一个整流二极管，就是半波整流。利用二极管的单向导电性，只有半个周期内有电流流过负载，另半个周期被二极管所阻，没有电流。 2.1 单相半波整流 只在交流电压的半个周期内才有电流流过负载的电路称为单相半波整流电路。 原理：如图4.1，利用二极管的单向导电性，在输入电压Ui 为正的半个周期内，二极管正向偏置，处于导通状态，负载 RL 上得到半个周期的直流脉动电压和电流；而在Ui 为负的半个周期内，二极管反向偏置，处于关断状态，电流基本上等于零。由于二极管的单向导电作用，将输入的交流电压变换成为负载 RL 两端的单向脉动电压，达到整流目的，其波形如图4.2。 3、全波桥式整流 前述半波整流只利用了交流电半个周期的正弦信号。为了提高整流效率，使交流电的正负半周信号都被利用，则应采用全波整流，现以 全波桥式整流为例 ，其电路和相应的波形如图 6.2.1-3 所示。 2 若输入交流电仍为 tUtuPisin)( （8） 则经桥式整流后的输出电压u0(t)为（一个周期） tUutUuPPsinsin00 20tt （9） 其相应直流平均值为 TPPUUdttuTu000637.02)(1 （10） 由此可见，桥式整流后的直流电压脉动大大减少，平均电压比半波整流提高了一倍（忽略整流内阻时）。 （1） 滤波电路 经过整流后的电压（电流）仍然是有“脉动”的直流电，为了减少被波动，通常要加滤波器，常用的滤波电路有电容、电感滤波等。现介绍最简单的滤波电路。 电容滤波电路 电容滤波器是利用电容充电和放电来使脉动的直流电变成平稳的直流电。我们已经知道电容器的充、放电原理。图 6.2.1-4 所示为电容滤波器在带负载电阻后的工作情况。设在 t0时刻接通电源，整流元件的正向电阻很小，可略去不计，在 t=t1时，UC达到峰值为iU2。此后Ui以正弦规...
