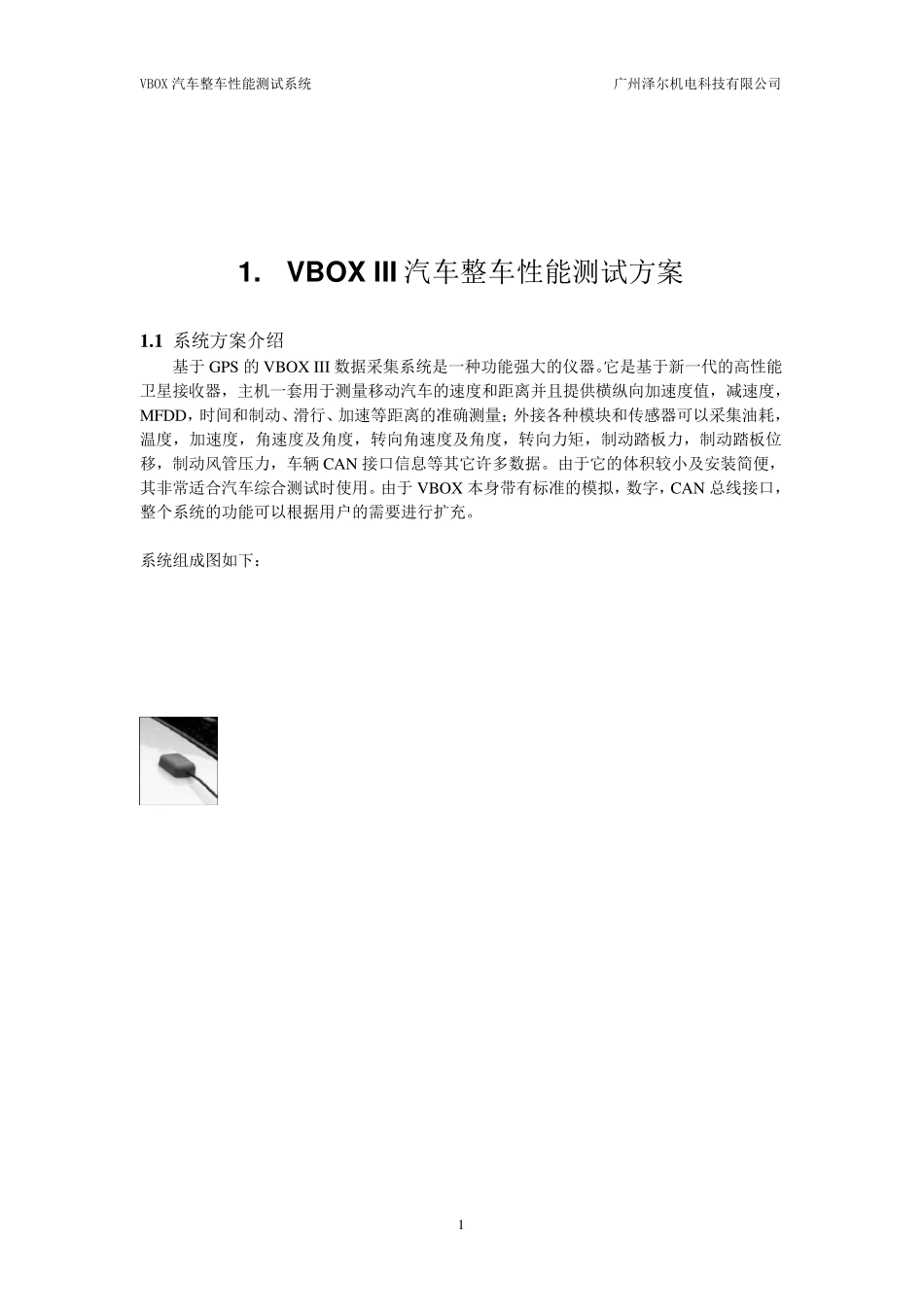

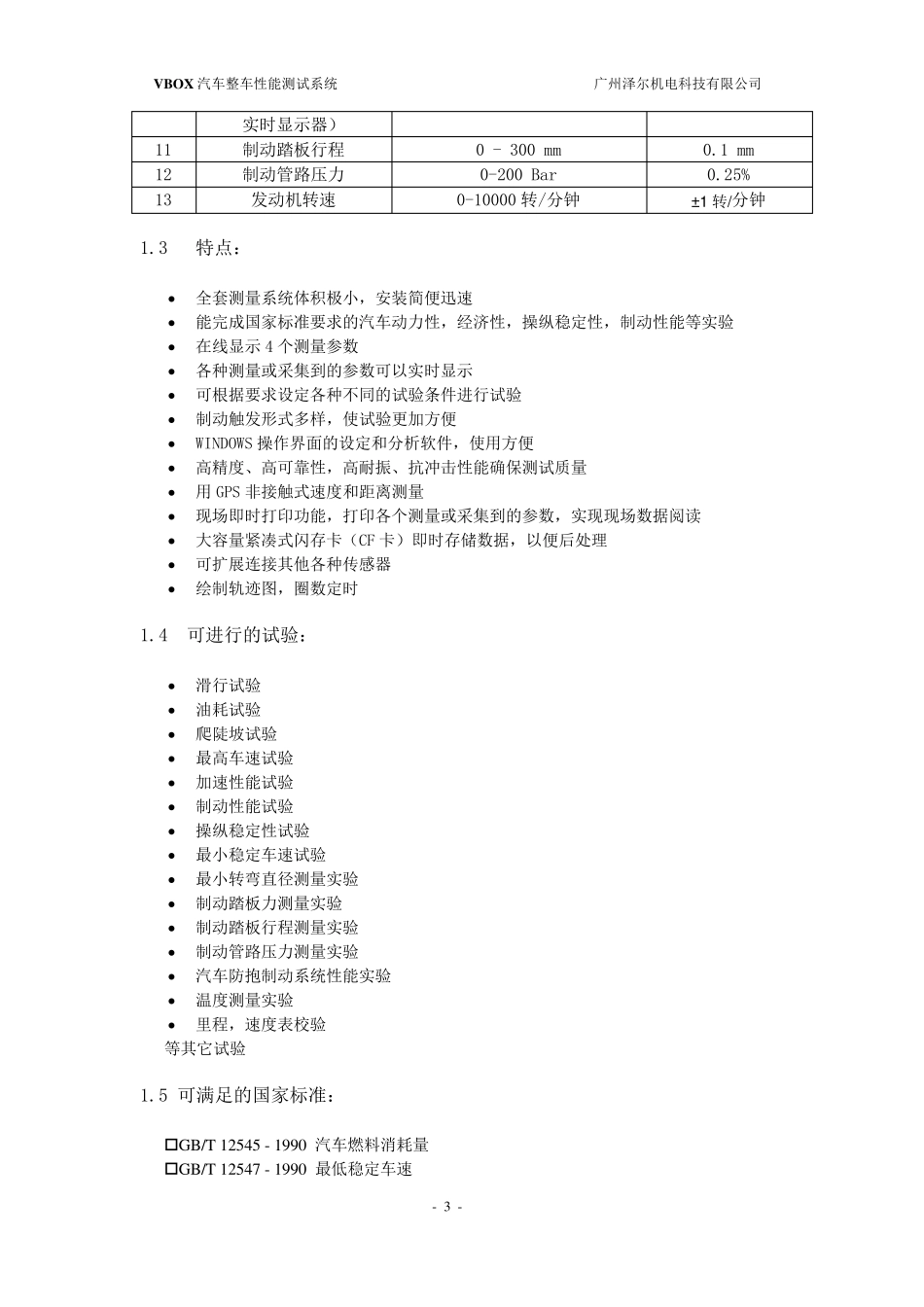

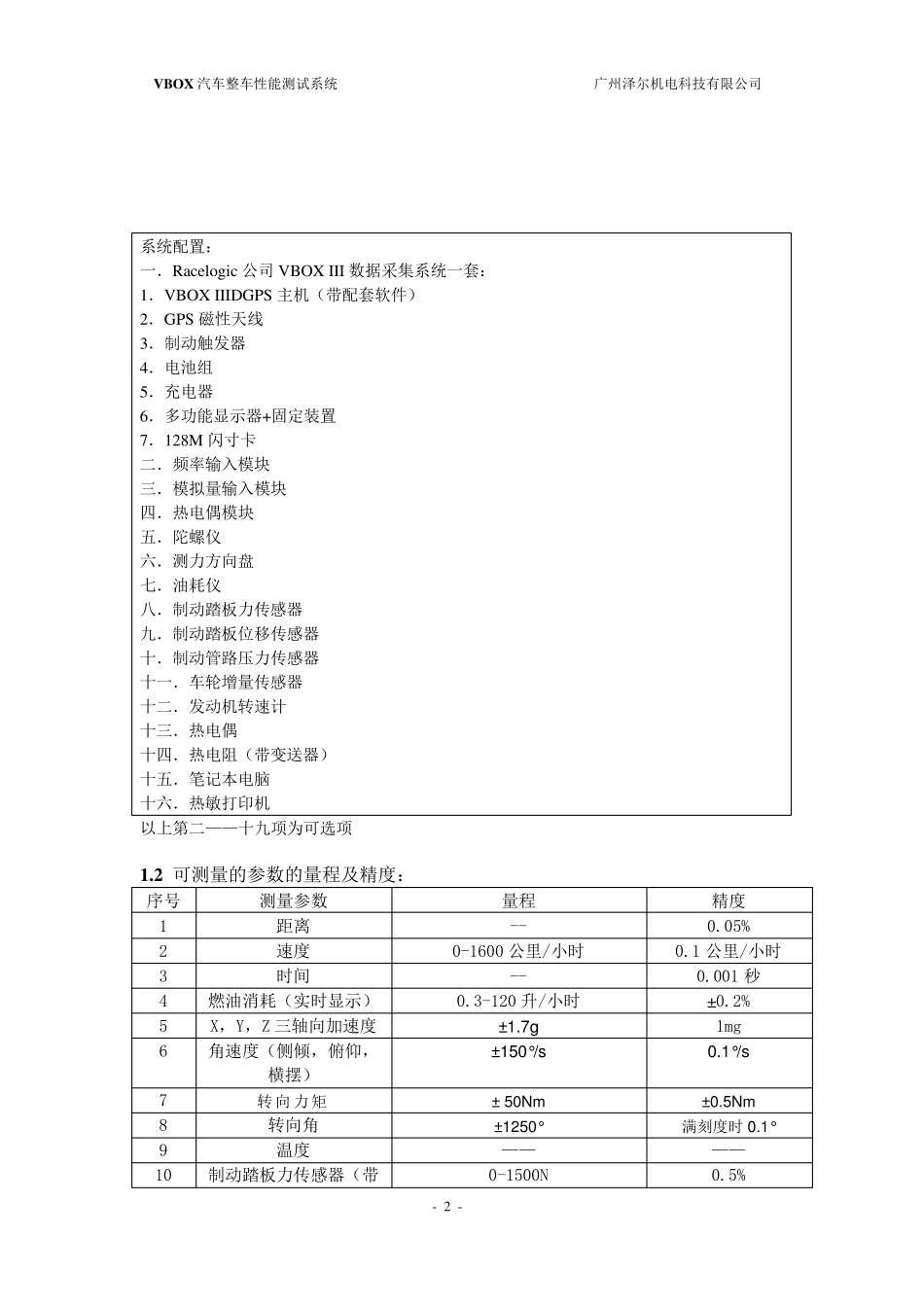

VBOX 汽车整车性能测试系统 广州泽尔机电科技有限公司 1 1. VBOX III 汽车整车性能测试方案 1 .1 系统方案介绍 基于GPS 的V BOX III 数据采集系统是一种功能强大的仪器。它是基于新一代的高性能卫星接收器，主机一套用于测量移动汽车的速度和距离并且提供横纵向加速度值，减速度，MFDD，时间和制动、滑行、加速等距离的准确测量；外接各种模块和传感器可以采集油耗，温度，加速度，角速度及角度，转向角速度及角度，转向力矩，制动踏板力，制动踏板位移，制动风管压力，车辆 CAN 接口信息等其它许多数据。由于它的体积较小及安装简便，其非常适合汽车综合测试时使用。由于V BOX 本身带有标准的模拟，数字，CAN 总线接口，整个系统的功能可以根据用户的需要进行扩充。 系统组成图如下： VBOX 汽车整车性能测试系统 广州泽尔机电科技有限公司 - 2 - 系统配置： 一．Racelogic 公司VBOX III 数据采集系统一套： 1．VBOX IIIDGPS 主机（带配套软件） 2．GPS 磁性天线 3．制动触发器 4．电池组 5．充电器 6．多功能显示器+固定装置 7．128M 闪寸卡 二．频率输入模块 三．模拟量输入模块 四．热电偶模块 五．陀螺仪 六．测力方向盘 七．油耗仪 八．制动踏板力传感器 九．制动踏板位移传感器 十．制动管路压力传感器 十一．车轮增量传感器 十二．发动机转速计 十三．热电偶 十四．热电阻（带变送器） 十五．笔记本电脑 十六．热敏打印机 以上第二——十九项为可选项 1.2 可测量的参数的量程及精度： 序号 测量参数 量程 精度 1 距离 -- 0.05% 2 速度 0-1600 公里/小时 0.1 公里/小时 3 时间 -- 0.001 秒 4 燃油消耗（实时显示） 0.3-120 升/小时 ±0.2% 5 X，Y，Z 三轴向加速度 ±1.7g 1mg 6 角速度（侧倾，俯仰，横摆） ±150°/s 0.1°/s 7 转向力矩 ± 50Nm ±0.5Nm 8 转向角 ±1250° 满刻度时 0.1° 9 温度 —— —— 10 制动踏板力传感器（带0-1500N 0.5% VBOX 汽车整车性能测试系统 广州泽尔机电科技有限公司 - 3 - 实时显示器） 11 制动踏板行程 0 - 300 mm 0.1 mm 12 制动管路压力 0-200 Bar 0.25% 13 发动机转速 0-10000 转/分钟 ±1 转/分钟 1.3 特点： • 全套测量系统体积极小，安装简便迅速 • 能完成国家标准要求的汽车动力性，经济性，操纵稳定性，制动性能等实验 • 在线显示4 个...
