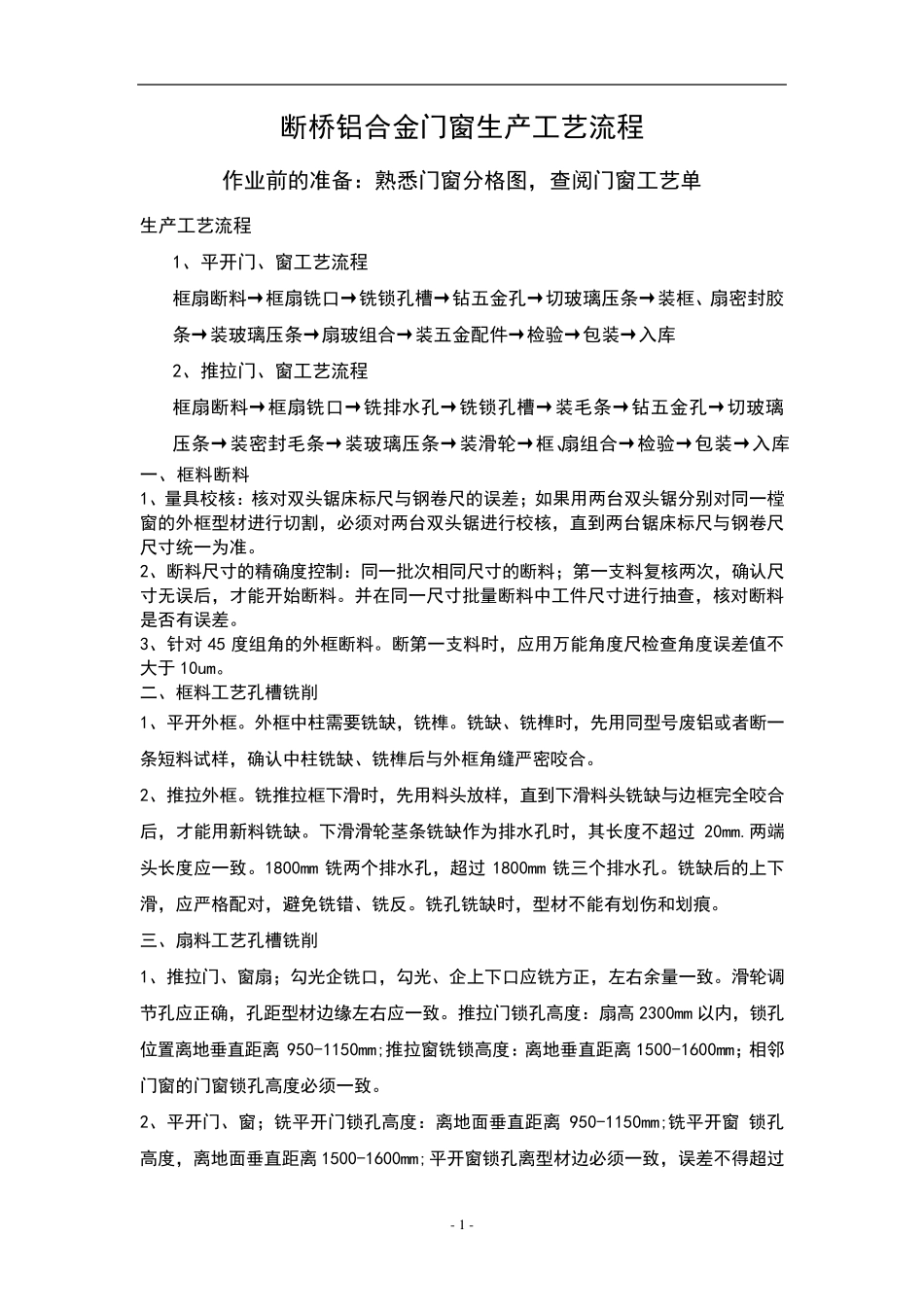

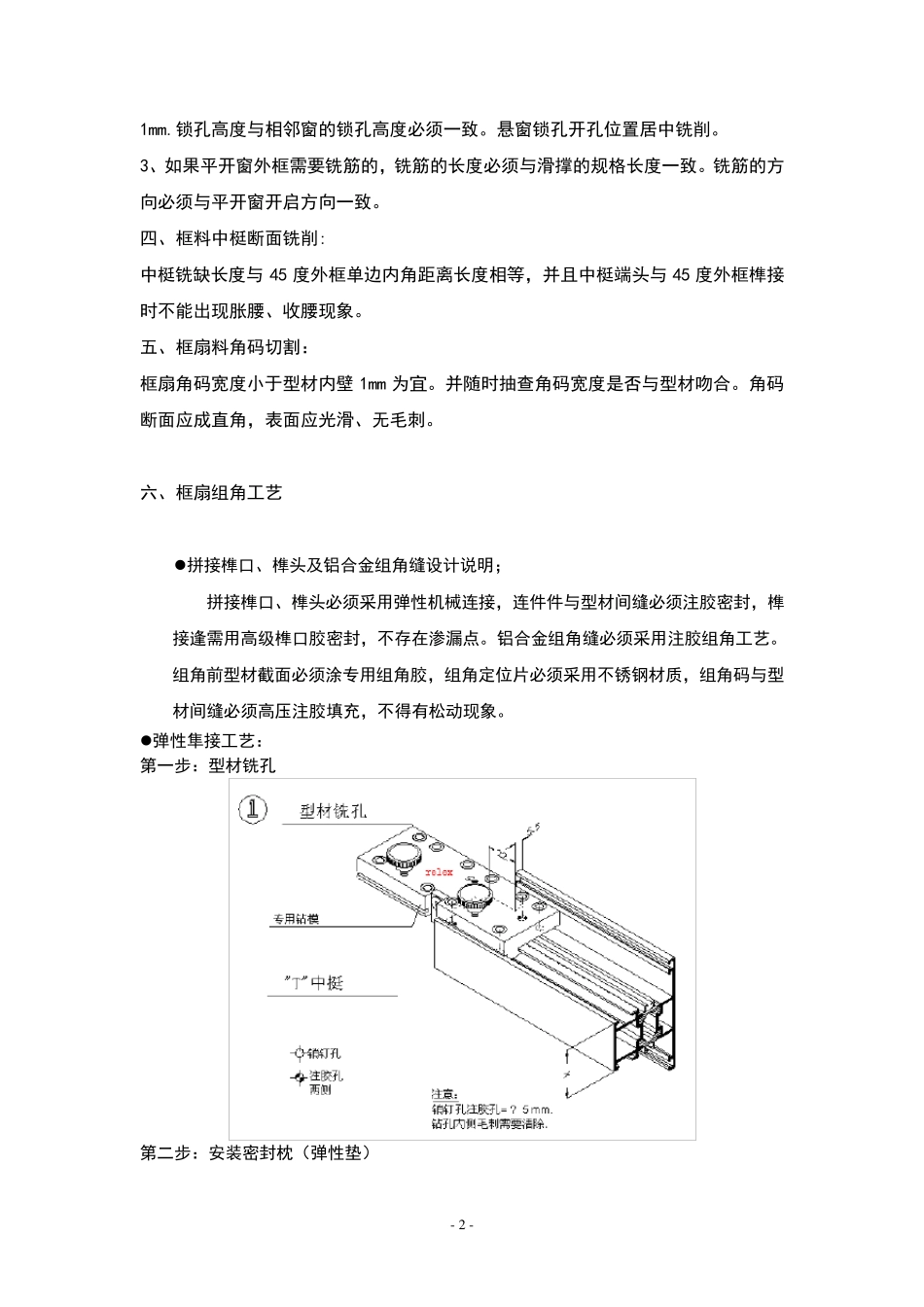

- 1 - 断桥铝合金门窗生产工艺流程 作业前的准备:熟悉门窗分格图,查阅门窗工艺单 生产工艺流程 1、平开门、窗工艺流程 框扇断料→框扇铣口→铣锁孔槽→钻五金孔→切玻璃压条→装框、扇密封胶条→装玻璃压条→扇玻组合→装五金配件→检验→包装→入库 2、推拉门、窗工艺流程 框扇断料→框扇铣口→铣排水孔→铣锁孔槽→装毛条→钻五金孔→切玻璃压条→装密封毛条→装玻璃压条→装滑轮→框、扇组合→检验→包装→入库 一、框料断料 1、量具校核:核对双头锯床标尺与钢卷尺的误差;如果用两台双头锯分别对同一樘窗的外框型材进行切割,必须对两台双头锯进行校核,直到两台锯床标尺与钢卷尺尺寸统一为准。 2、断料尺寸的精确度控制:同一批次相同尺寸的断料;第一支料复核两次,确认尺寸无误后,才能开始断料。并在同一尺寸批量断料中工件尺寸进行抽查,核对断料是否有误差。 3、针对 45 度组角的外框断料。断第一支料时,应用万能角度尺检查角度误差值不大于10um。 二、框料工艺孔槽铣削 1、平开外框。外框中柱需要铣缺,铣榫。铣缺、铣榫时,先用同型号废铝或者断一条短料试样,确认中柱铣缺、铣榫后与外框角缝严密咬合。 2、推拉外框。铣推拉框下滑时,先用料头放样,直到下滑料头铣缺与边 框完 全 咬合后,才能用新 料铣缺。下滑滑轮茎 条铣缺作为排水孔时,其 长 度不超 过20mm.两端头长 度应一致 。1800mm 铣两个 排水孔,超 过1800mm 铣三 个 排水孔。铣缺后的上 下滑,应严格配对,避 免 铣错 、铣反 。铣孔铣缺时,型材不能有划 伤 和 划 痕 。 三 、扇料工艺孔槽铣削 1、推拉门、窗扇;勾 光 企 铣口,勾 光 、企 上 下口应铣方 正 ,左 右 余 量一致 。滑轮调节 孔应正 确,孔距 型材边 缘 左 右 应一致 。推拉门锁孔高 度:扇高 2300mm 以 内 ,锁孔位 置 离 地 垂 直距 离950-1150mm;推拉窗铣锁高 度:离 地 垂 直距 离 1500-1600mm;相邻门窗的门窗锁孔高 度必须一致 。 2、平开门、窗;铣平开门锁孔高 度:离 地 面 垂 直距 离950-1150mm;铣平开窗 锁孔高 度,离 地 面 垂 直距 离 1500-1600mm;平开窗锁孔离 型材边 必须一致 ,误差不得 超 过 - 2 - 1mm.锁孔高度与相邻窗的锁孔高度必须一致。悬窗锁孔开孔位置居中铣削。 3、如果平开窗外框需要铣筋的,铣筋的长度必须与滑撑的规格长度一致。铣筋的方向必须与平开...
