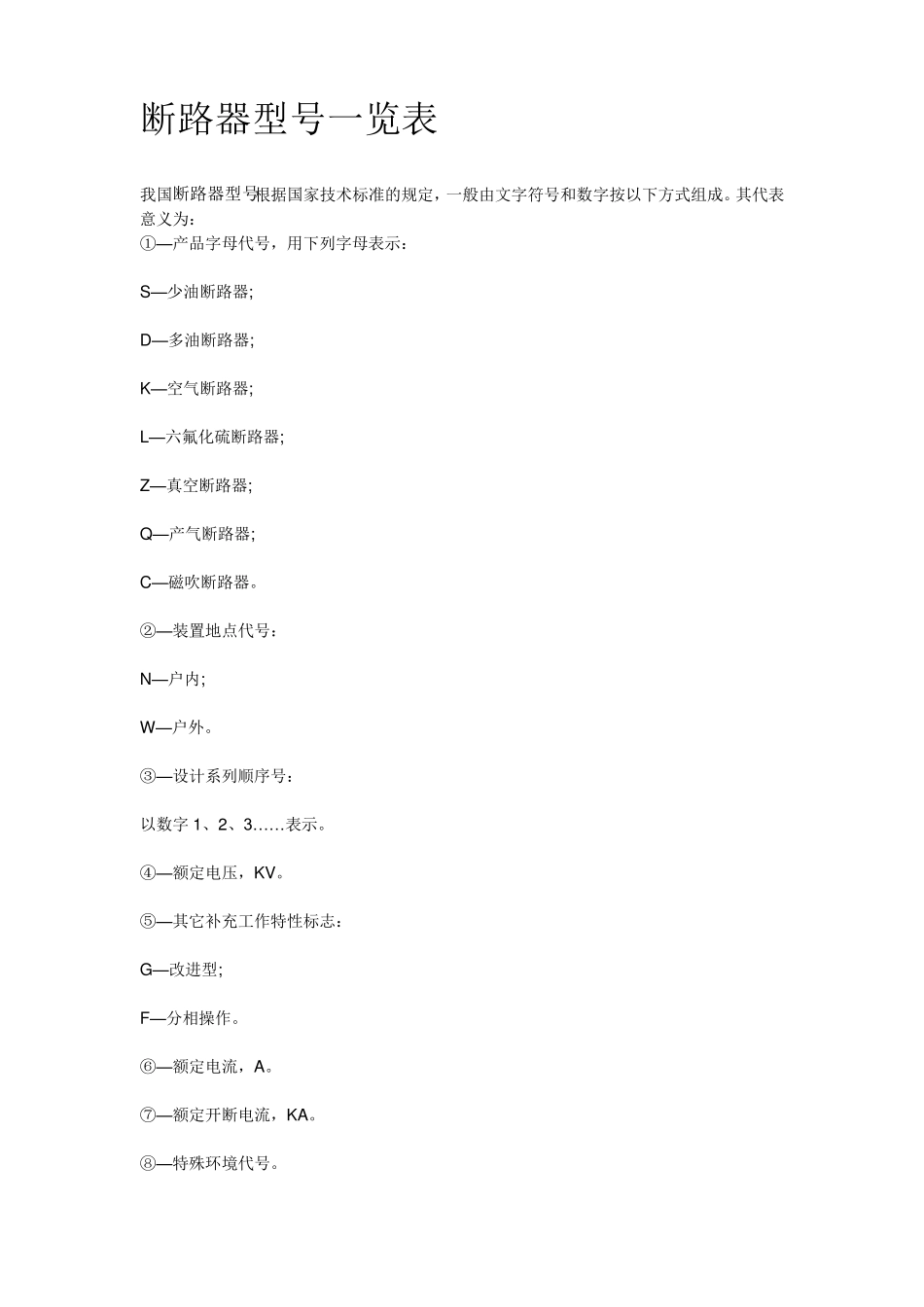

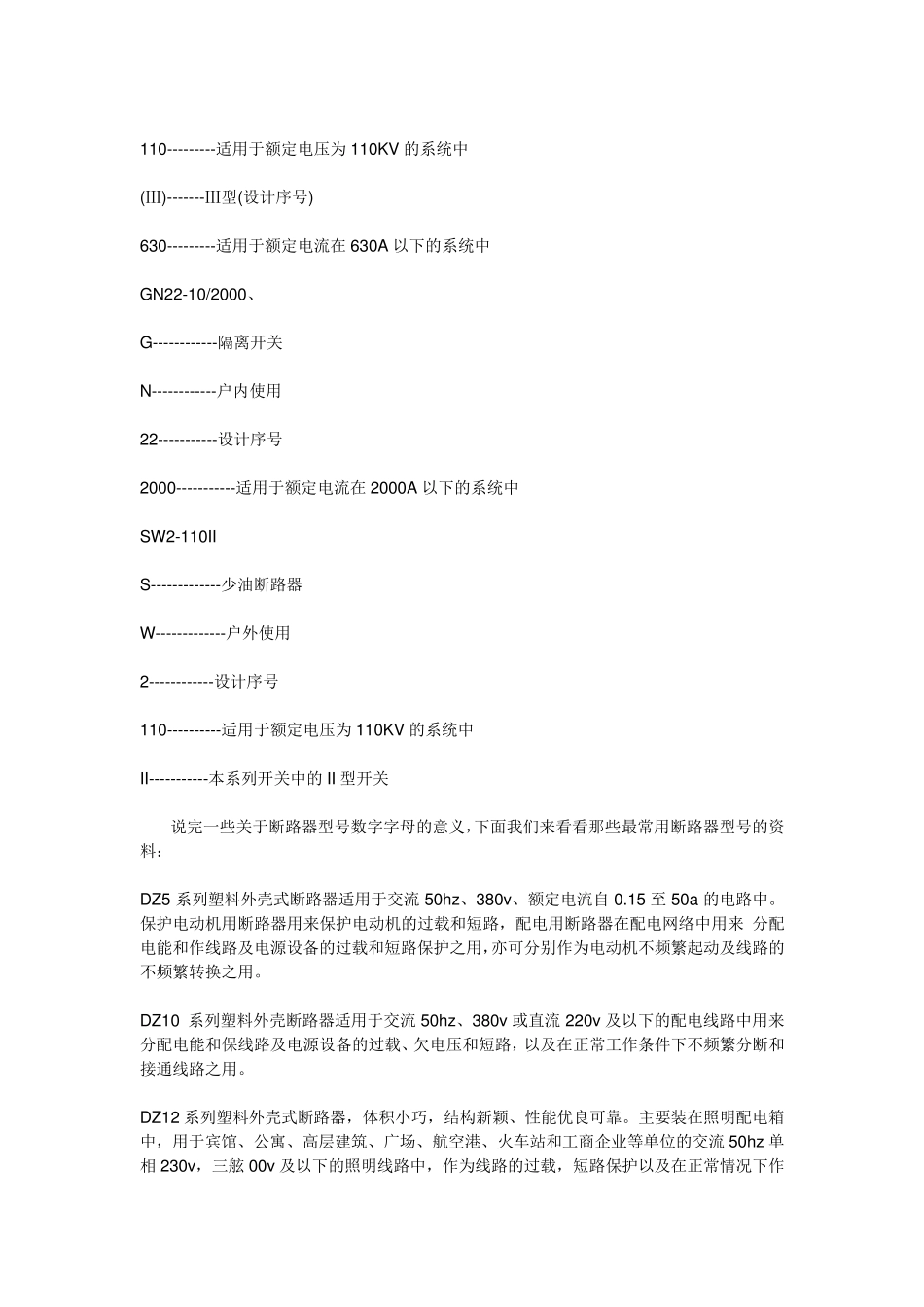

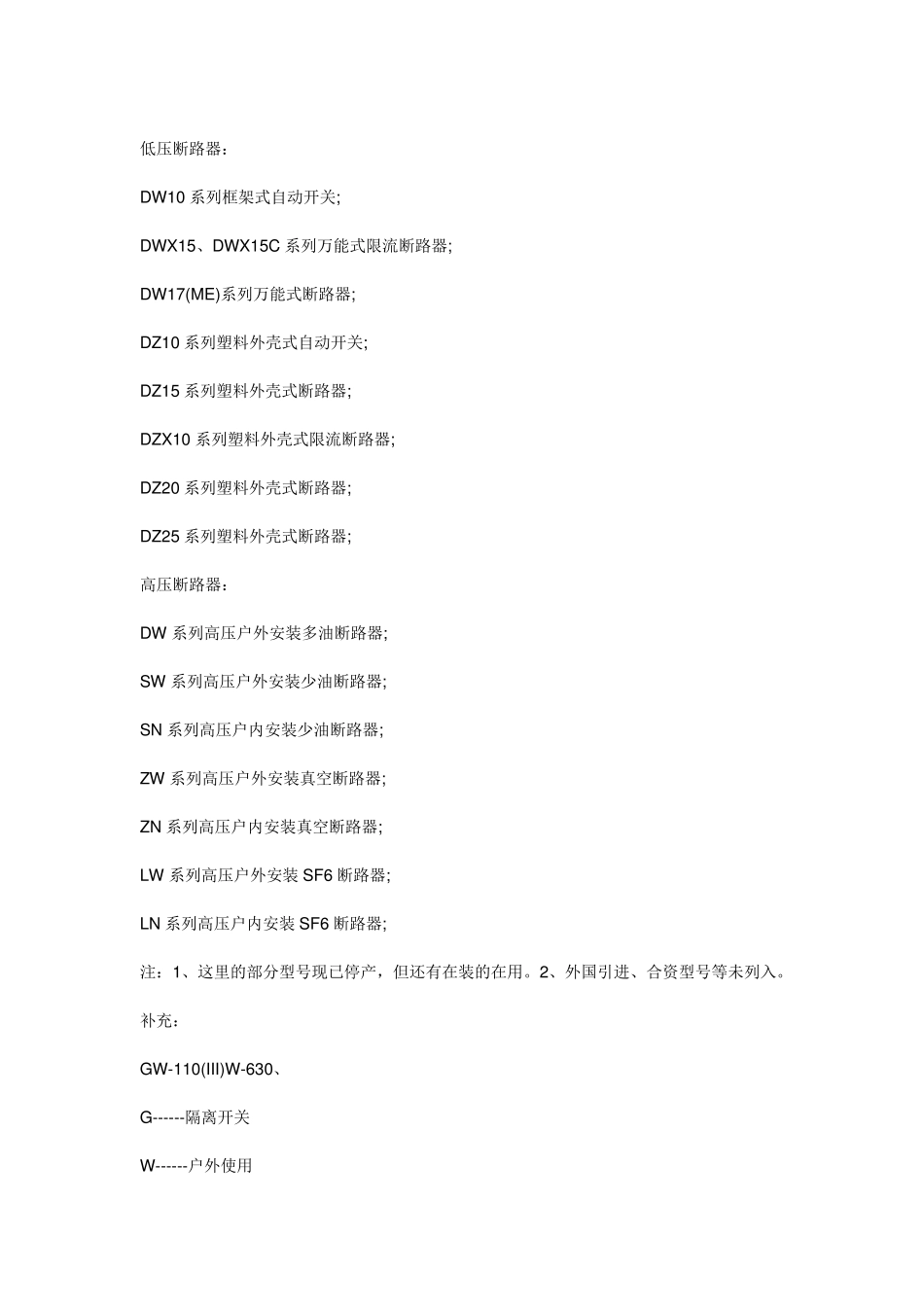

断路器型号一览表 我国断路器型号根据国家技术标准的规定，一般由文字符号和数字按以下方式组成。其代表意义为： ①—产品字母代号，用下列字母表示： S—少油断路器; D—多油断路器; K—空气断路器; L—六氟化硫断路器; Z—真空断路器; Q—产气断路器; C—磁吹断路器。 ②—装置地点代号： N—户内; W—户外。 ③—设计系列顺序号： 以数字1、2、3……表示。 ④—额定电压，KV。 ⑤—其它补充工作特性标志： G—改进型; F—分相操作。 ⑥—额定电流，A。 ⑦—额定开断电流，KA。 ⑧—特殊环境代号。 低压断路器： DW10 系列框架式自动开关; DWX15、DWX15C 系列万能式限流断路器; DW17(ME)系列万能式断路器; DZ10 系列塑料外壳式自动开关; DZ15 系列塑料外壳式断路器; DZX10 系列塑料外壳式限流断路器; DZ20 系列塑料外壳式断路器; DZ25 系列塑料外壳式断路器; 高压断路器： DW 系列高压户外安装多油断路器; SW 系列高压户外安装少油断路器; SN 系列高压户内安装少油断路器; ZW 系列高压户外安装真空断路器; ZN 系列高压户内安装真空断路器; LW 系列高压户外安装 SF6 断路器; LN 系列高压户内安装 SF6 断路器; 注：1、这里的部分型号现已停产，但还有在装的在用。2、外国引进、合资型号等未列入。 补充： GW-110(III)W-630、 G------隔离开关 W------户外使用 110---------适用于额定电压为110KV 的系统中 (Ⅲ)-------Ⅲ型(设计序号) 630---------适用于额定电流在 630A 以下的系统中 GN22-10/2000、 G------------隔离开关 N------------户内使用 22-----------设计序号 2000-----------适用于额定电流在 2000A 以下的系统中 SW2-110II S-------------少油断路器 W-------------户外使用 2------------设计序号 110----------适用于额定电压为110KV 的系统中 II-----------本系列开关中的II 型开关 说完一些关于断路器型号数字字母的意义，下面我们来看看那些最常用断路器型号的资料： DZ5 系列塑料外壳式断路器适用于交流 50hz、380v、额定电流自 0.15 至 50a 的电路中。保护电动机用断路器用来保护电动机的过载和短路，配电用断路器在配电网络中用来 分配电能和作线路及电源设备的过载和短路保护之用，亦可分别作为电动机不频繁起动及线路的不频繁转换之用。 DZ10 系列塑料外壳断路器适用于交流 50hz、380v 或直流 220v 及以下的配电线路中...
