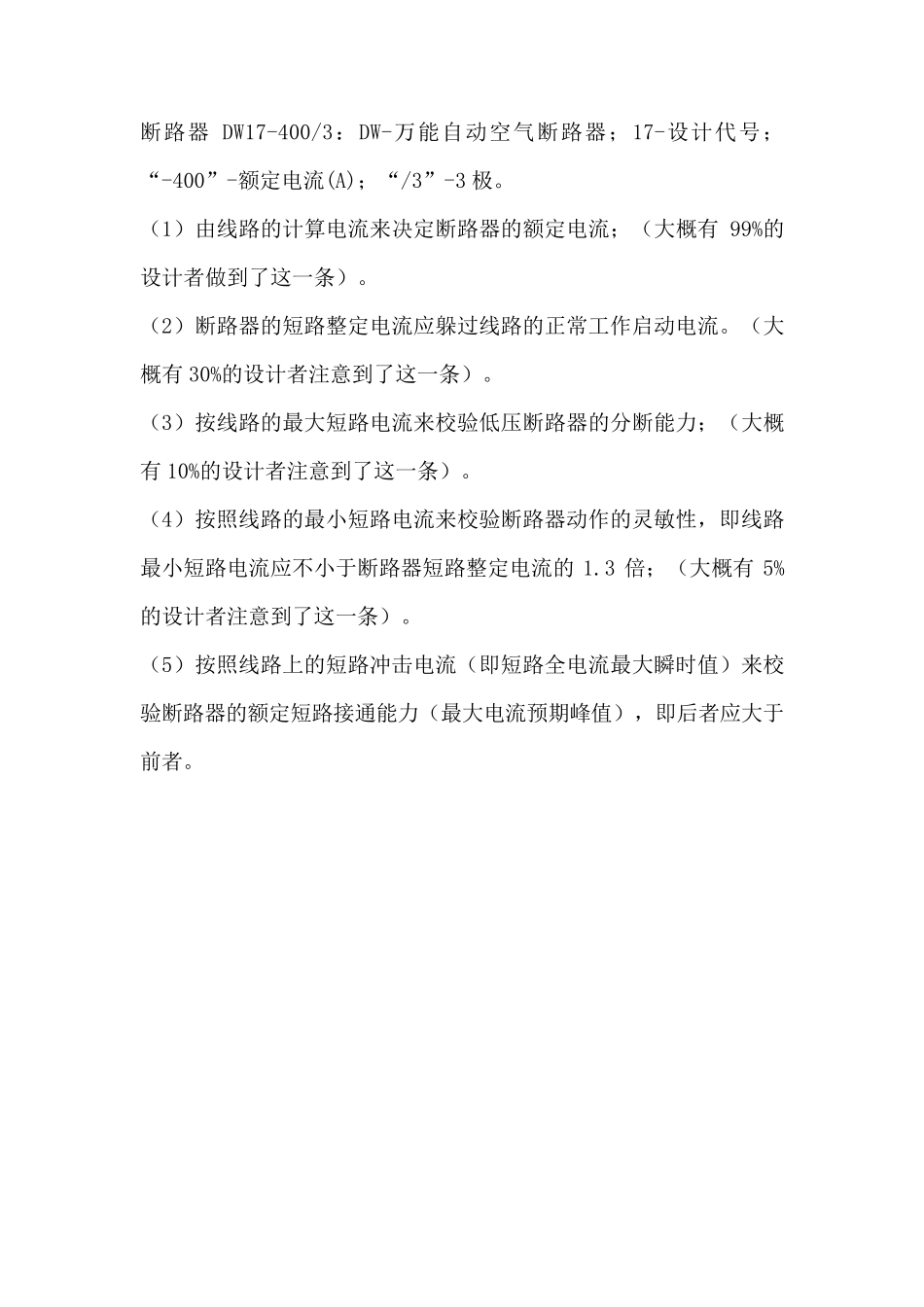

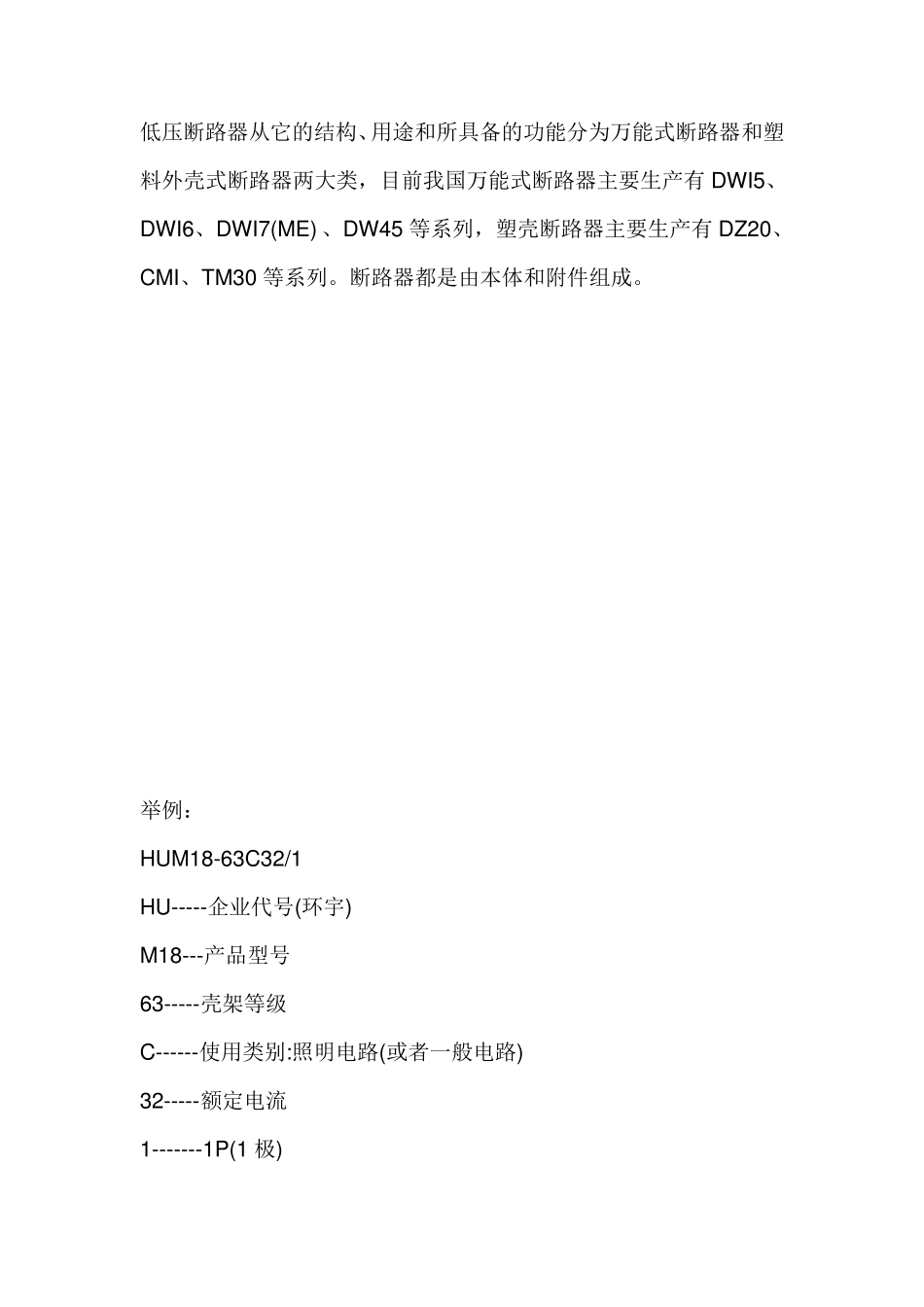

低压断路器从它的结构、用途和所具备的功能分为万能式断路器和塑料外壳式断路器两大类，目前我国万能式断路器主要生产有 DWI5、DWI6、DWI7(ME) 、DW45 等系列，塑壳断路器主要生产有 DZ20、CMI、TM30 等系列。断路器都是由本体和附件组成。 举例： HUM18-63C32/1 HU-----企业代号(环宇) M18---产品型号 63-----壳架等级 C------使用类别:照明电路(或者一般电路) 32-----额定电流 1-------1P(1 极) 断路器 DW17-400/3：DW-万能自动空气断路器；17-设计代号；“-400”-额定电流(A)；“/3”-3 极。 （1）由线路的计算电流来决定断路器的额定电流；（大概有 99%的设计者做到了这一条）。 （2）断路器的短路整定电流应躲过线路的正常工作启动电流。（大概有 30%的设计者注意到了这一条）。 （3）按线路的最大短路电流来校验低压断路器的分断能力；（大概有 10%的设计者注意到了这一条）。 （4）按照线路的最小短路电流来校验断路器动作的灵敏性，即线路最小短路电流应不小于断路器短路整定电流的 1.3 倍；（大概有 5%的设计者注意到了这一条）。 （5）按照线路上的短路冲击电流（即短路全电流最大瞬时值）来校验断路器的额定短路接通能力（最大电流预期峰值），即后者应大于前者。 高压断路器型号，断路器型号大全，断路器型号一览表 我国断路器型号根据国家技术标准的规定，一般由文字符号和数字按以下方式组成。其代表意义为： ABC-DE/F-G A—产品名称，用下列字母表示： S—少油断路器 D—多油断路器; K—空气断路器; L—六氟化硫断路器; Z—真空断路器; Q—产气断路器; C—磁吹断路器。 B—使用环境： N—户内; W—户外。 C—设计系列顺序号： 以数字1、2、3……表示。 D—额定电压，KV。 E—其它补充工作特性标志： G—改进型 F—分相操作 D 带有电碰操动机构 F—额定电流，A。 G—额定开断电流，KA。。 低压断路器： DW10 系列框架式自动开关; DWX15、DWX15C 系列万能式限流断路器; DW17(ME)系列万能式断路器; DZ10 系列塑料外壳式自动开关; DZ15 系列塑料外壳式断路器; DZX10 系列塑料外壳式限流断路器; DZ20 系列塑料外壳式断路器; DZ25 系列塑料外壳式断路器; 高压断路器： DW 系列高压户外安装多油断路器; SW 系列高压户外安装少油断路器; SN 系列高压户内安装少油断路器; ZW 系列高压户外安装真空断路器; ZN 系列高压户内安装真空断路器; LW 系列高压户外...
