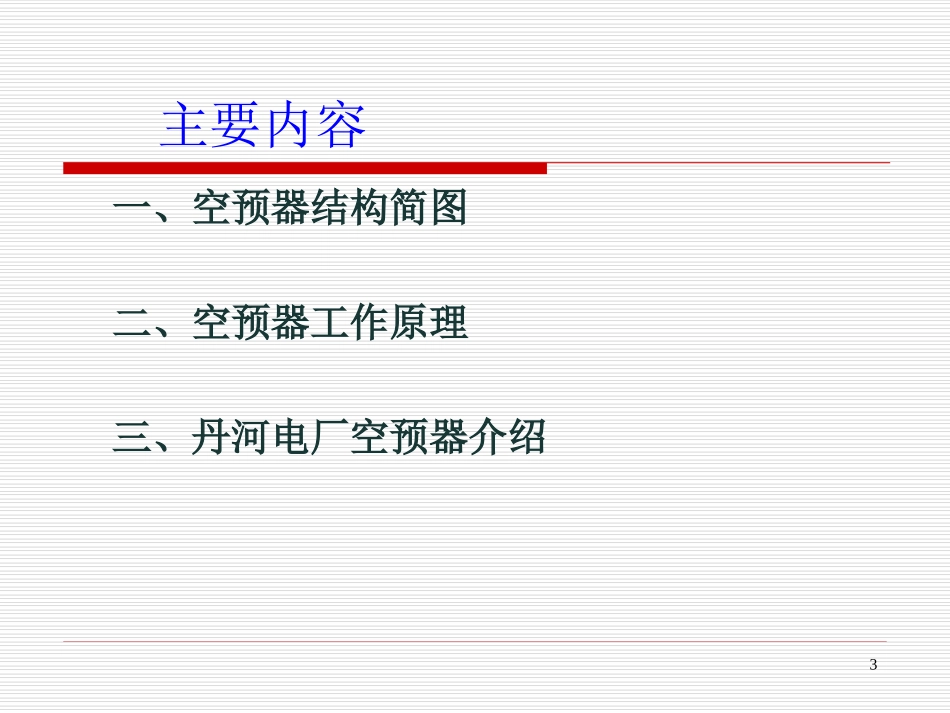

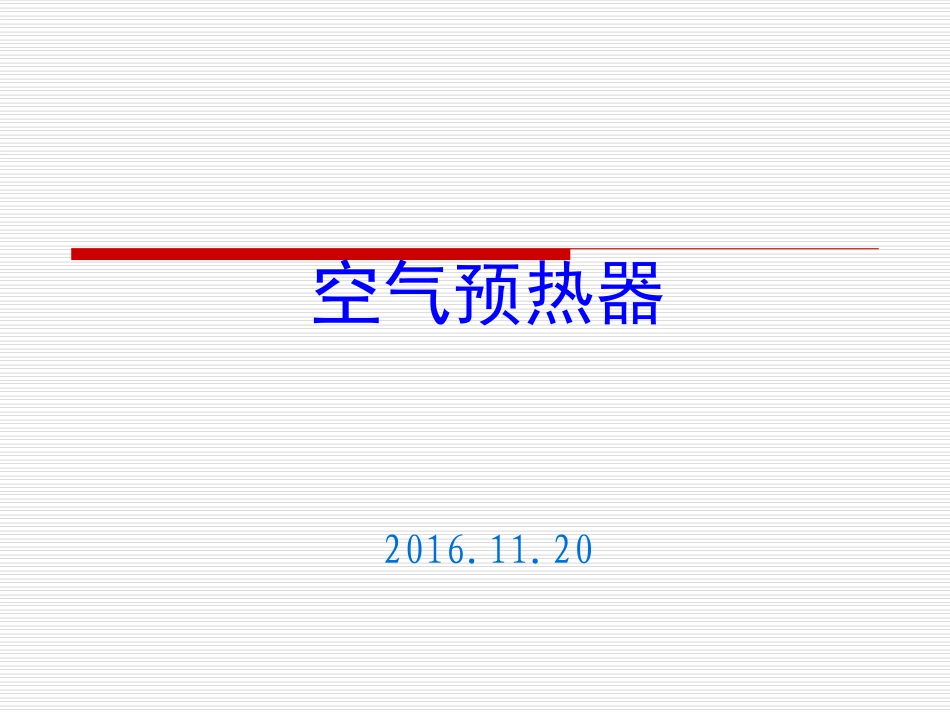

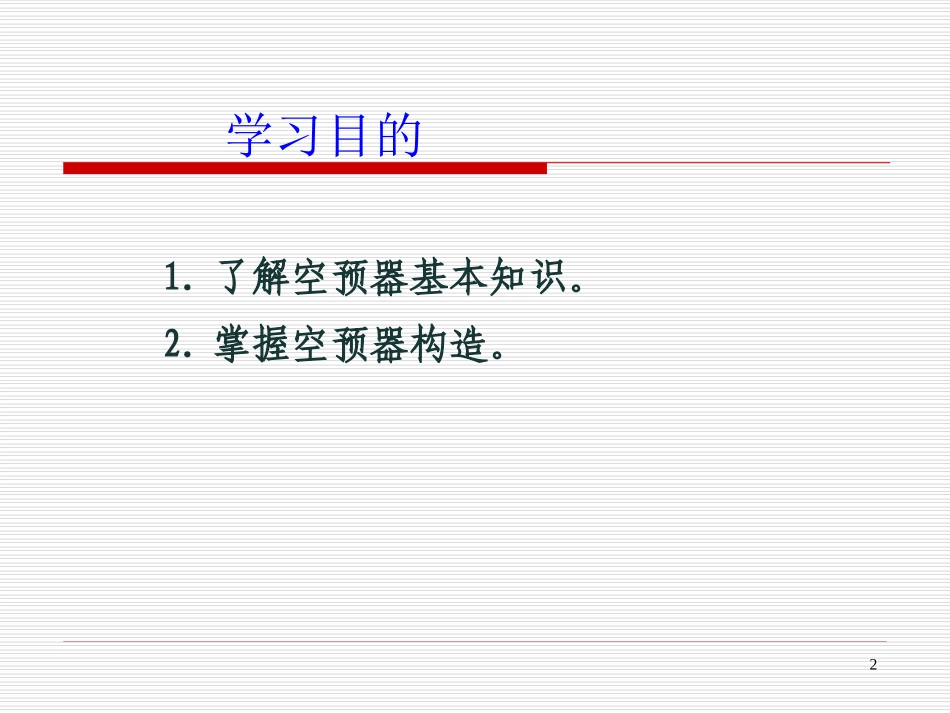

空气预热器2016.11.20学习目的1.了解空预器基本知识。2.掌握空预器构造。2主要内容一、空预器结构简图二、空预器工作原理三、丹河电厂空预器介绍3一、空预器结构简图4空预器现场图片空预器结构图片二、空预器工作原理工作原理：从锅炉尾部烟气中吸收热量，通过连续转动特殊加工的金属薄板传热元件，将热量传递给进来的冷空气，转子转动一圈就完成了一次热交换循环。7空预器基本知识空预器是利用锅炉尾部烟气热量来加热燃烧所需空气的一种热交换装置。由于它工作在烟气温度最低的区域，回收烟气热量，降低了排烟温度，因而提高了锅炉效率。同时由于燃烧空气温度的提高，有利于燃料的着火和燃烧，减少燃料不完全燃烧损失。空预器按传热方式可分为两大类，即导热式和回转式（或称再生式）。前者为管式预热器，烟气和空气各自有自身的通路；后者为烟气和空气交替流过受热面进行热交换。因该种预热器是美国容克发明，故又称容克式。8回转式空预器结构紧凑、体积小、金属耗量较少，故在大容量锅炉上广泛采用。但回转式空预器结构较复杂，制造工艺要求高，另外由于流通截面较窄，稍有积灰将使其阻力大为增加。回转式空预器又分为两种不同的设计形式，一种受热面转动，另一种是风罩转动。目前国内600MW机组锅炉多数采用受热面转动的三分仓回转式空预器。三分仓是指空预器有三部分流通截面，即烟气、一次风、二次风。气体点是将低压头、大流量的二次风与高压头、小流量的一次风分别加热，有利于经济性的提高。9空预器简图烟气入口二次风出口一次风出口10三、丹河电厂空预器介绍三、丹河电厂空预器介绍丹河电厂1、2号锅炉各装有两台豪顿华生产的回转式式三分仓空气预热器，型号为：33.5VNT250033.5—转子流通面积代码V—垂直轴布臵N—密封板不可调T—三分仓2500—换热元件高度11豪顿回转式三分仓空气预热器主要由以下部分组成换热元件、转子、底梁、底部结构、端柱铰链、侧柱铰链、端柱、顶部结构、转子外壳、过渡烟风道、密封系统、驱动系统、转子轴承、辅助设备。空气预热器的圆筒形外壳和烟风道均不能转动，内部的圆筒形转子是转动的。一、二次风仓分隔布置，一次风仓角度50°，二次风仓角度为130°，烟气仓角度为180°。1.换热元件——热交换元件，又称蓄热元件，由轧制成要求形状的金属薄板按一定顺序受压叠放在换热元件盒内；为防止低温腐蚀，冷端材料一般为CORTEN钢。当转子旋转至烟气侧时，换热元件被高温烟气加热，转子旋转至空气侧时蓄热的换热元件将热量传递给冷空气，从而起到换热的目的。12换热元件2.转子——用来容纳换热元件。由其中心部分即中心筒及从中心筒向周围延伸的扇形仓组成。为便于安装，转子隔仓按各扇区散件运输，现场安装、焊接到转子中心筒上。3.底梁－－由两个单片梁和一个底部轴承支撑等板组成。底梁支撑着底部推力轴承并承受转子重量，还通过端柱铰链支撑着端柱、顶部结构、转子外壳及过渡烟风道的部分重量。底梁两端直接支撑在锅炉支撑钢架上。钢架支撑面根据需要用垫块或垫片垫平。4.底部结构——由底部辅助扇形板支板及底部扇形板组成，安装在底梁上，通过连接板和工字钢与底梁焊接在一起。底部结构的扇形板与转子底部径向密封形成密封对；并且其两侧翼板分别与底部过渡烟风道构成烟气、空气通道。145.端柱铰链－－座落于底梁上，用来支撑端柱及底部结构，上、下两端设有铰链与端柱底板和底梁连接。6.侧柱铰链——座落于用户支撑钢梁上，与端柱铰链等共同支撑转子外壳及过渡烟风道等静态部件，上端和下端分别设有铰链与支撑钢梁和转子外壳相连。7.端柱——其下部与端柱铰链和底部结构的辅助扇形支板相连接，并通过铰链将载荷直接传递到底梁和用户钢架上；而且用来支撑和固定轴向弧形板并与转子外壳组成空气预热器壳体，端柱的轴向密封板与转子的轴向密封条形成密封对；端柱上端支撑顶部结构组成中心承力框架。8.顶部结构——由顶部辅助扇形板支板及顶部扇形板组成，两15端分别与两个端柱的顶端相连接，组成一中心承力框架，一方面将顶部导向轴承定位在中心位臵并支撑由顶部轴承传递的横向载荷，另一方面还承受着由驱动装臵扭矩臂传递过来的载荷。顶部结构...
