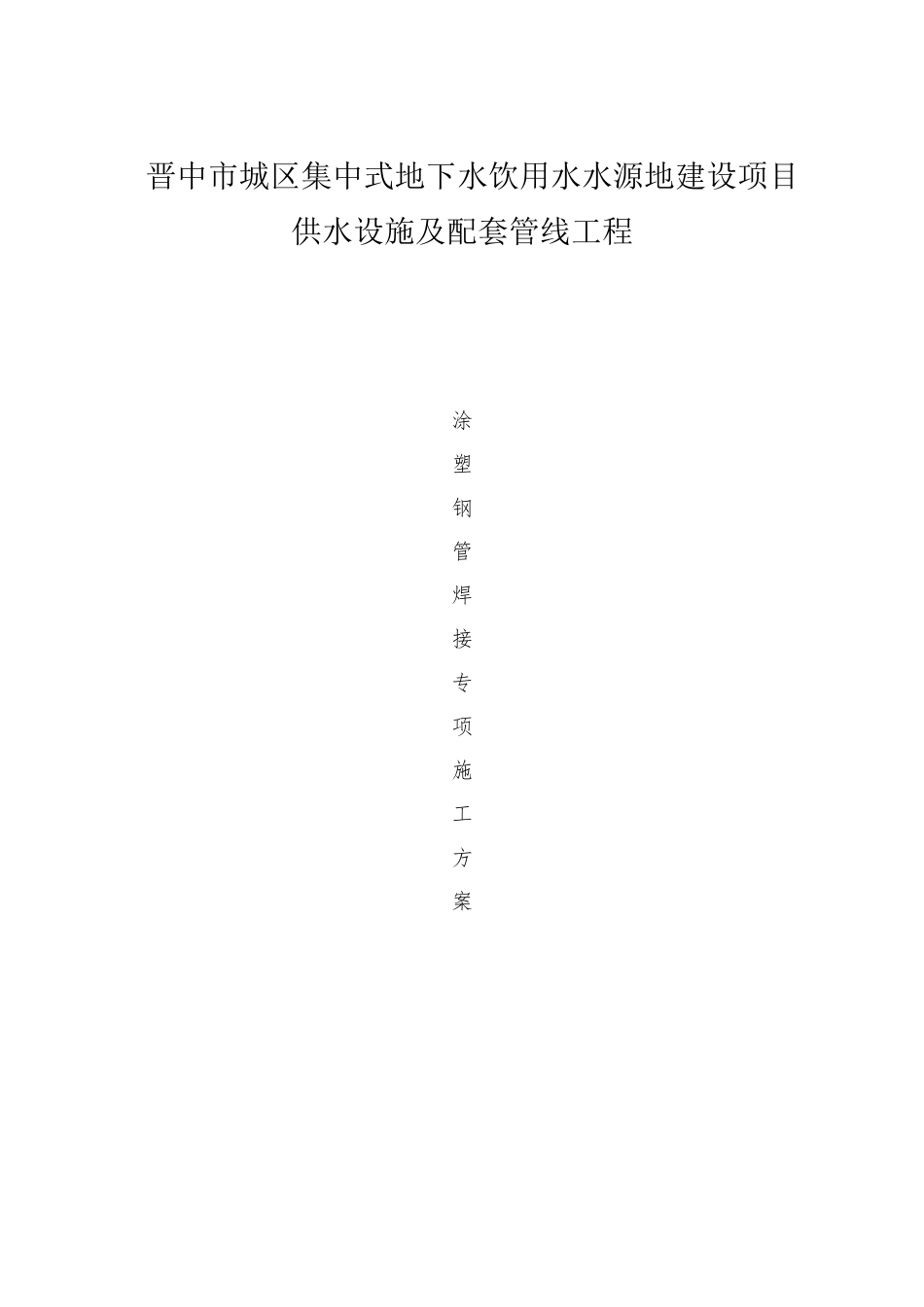

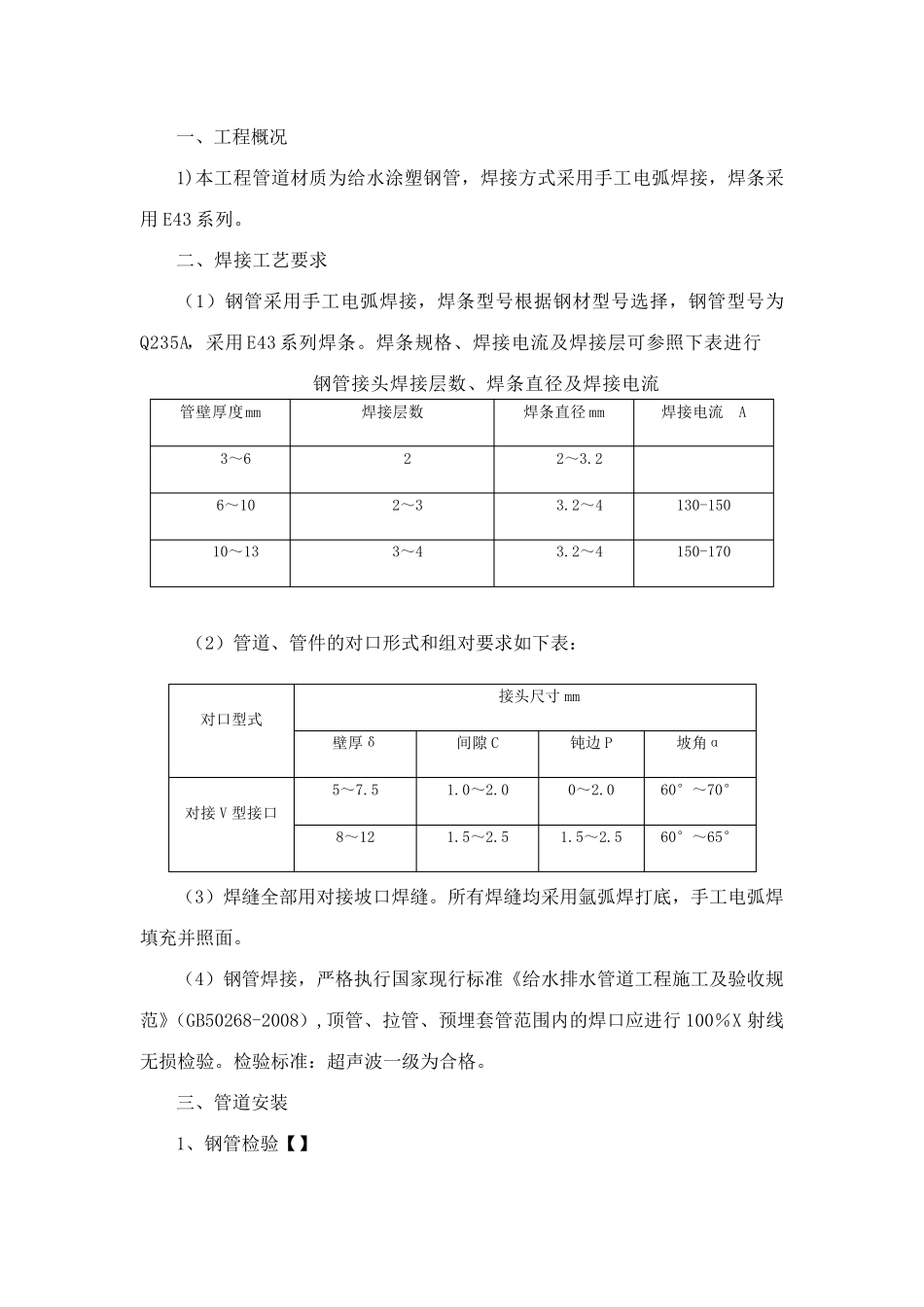

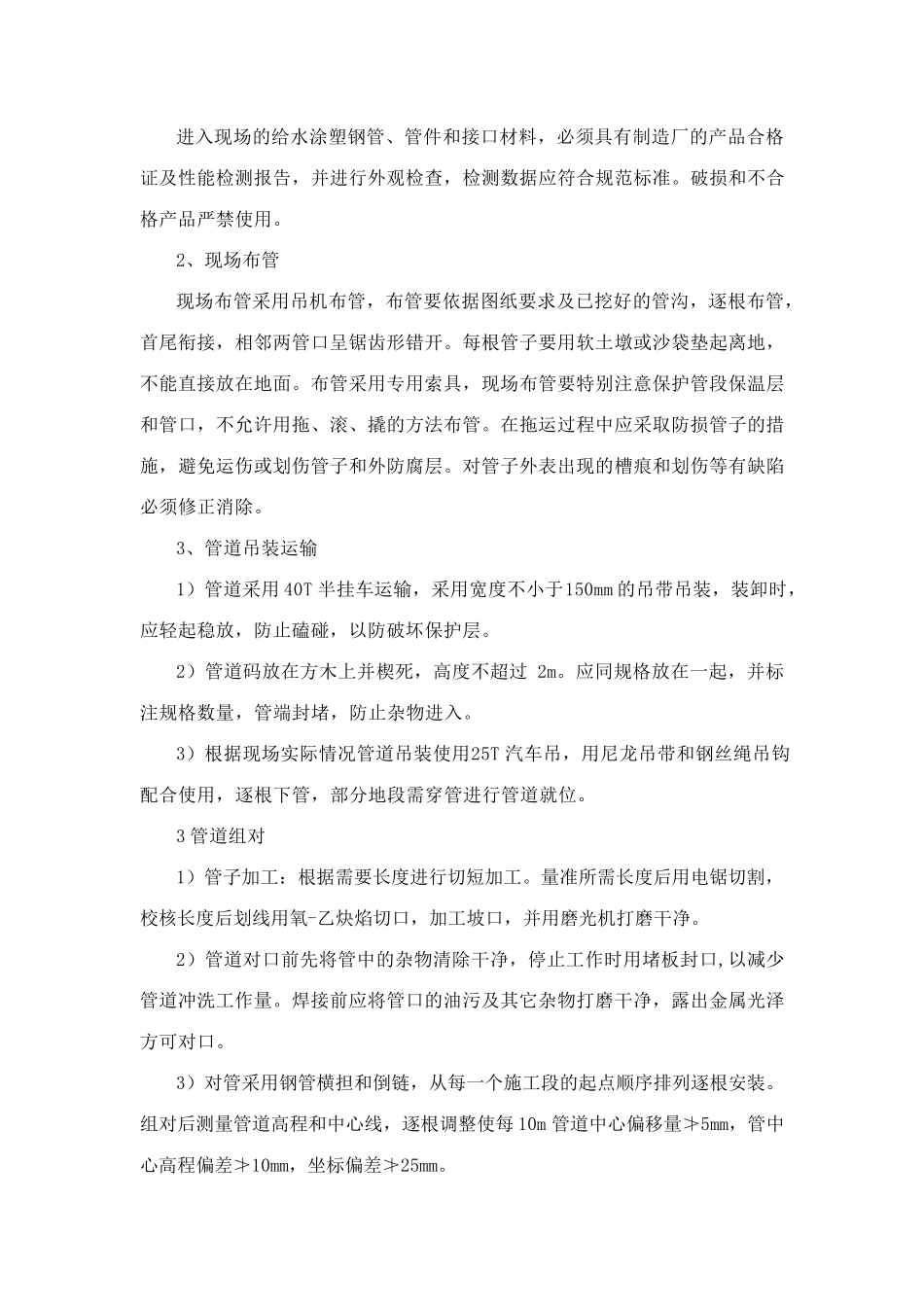

晋中市城区集中式地下水饮用水水源地建设项目 供水设施及配套管线工程 涂 塑 钢 管 焊 接 专 项 施 工 方 案 一、工程概况 1)本工程管道材质为给水涂塑钢管，焊接方式采用手工电弧焊接，焊条采用E43 系列。 二、焊接工艺要求 （1）钢管采用手工电弧焊接，焊条型号根据钢材型号选择，钢管型号为Q235A，采用E43 系列焊条。焊条规格、焊接电流及焊接层可参照下表进行 钢管接头焊接层数、焊条直径及焊接电流 管壁厚度mm 焊接层数 焊条直径mm 焊接电流 A 3～6 2 2～3.2 6～10 2～3 3.2～4 130-150 10～13 3～4 3.2～4 150-170 （2）管道、管件的对口形式和组对要求如下表： 对口型式 接头尺寸mm 壁厚δ 间隙C 钝边P 坡角α 对接V 型接口 5～7.5 1.0～2.0 0～2.0 60°～70° 8～12 1.5～2.5 1.5～2.5 60°～65° （3）焊缝全部用对接坡口焊缝。所有焊缝均采用氩弧焊打底，手工电弧焊填充并照面。 （4）钢管焊接，严格执行国家现行标准《给水排水管道工程施工及验收规范》（GB50268-2008）,顶管、拉管、预埋套管范围内的焊口应进行100％X 射线无损检验。检验标准：超声波一级为合格。 三、管道安装 1、钢管检验【】 进 入 现 场 的 给 水 涂 塑 钢 管 、 管 件 和 接 口 材 料 ， 必 须 具 有 制 造 厂 的 产 品 合 格证 及 性 能 检 测 报 告 ， 并 进 行 外 观 检 查 ， 检 测 数 据 应 符 合 规 范 标 准 。 破 损 和 不 合格 产 品 严 禁 使 用 。 2、 现 场 布 管 现 场 布 管 采 用 吊 机 布 管 ， 布 管 要 依 据 图 纸 要 求 及 已 挖 好 的 管 沟 ， 逐 根 布 管 ，首 尾 衔 接 ， 相 邻 两 管 口 呈 锯 齿 形 错 开 。 每 根 管 子 要 用 软 土 墩 或 沙 袋 垫 起 离 地 ，不 能 直 接 放 在 地 面 。 布 管 采 用 专 用 索 具 ， 现 场 布 管 要 特 别 注 意 保 护 管 段 保 温 层和 管 口 ， 不 允 许 用 拖 、 滚 、 撬 的 方 法 布 管 。 在 拖 运 过 程 中 应 采 取 防 损 管 子 的 措施 ， 避免运 伤或 划伤管 子 和 外 防 腐层 。 对管 子 外 表出现 的 槽痕和 划伤等有 缺陷必 须 修正消除。 3、 管 道吊 装运 输 1）管 ...
