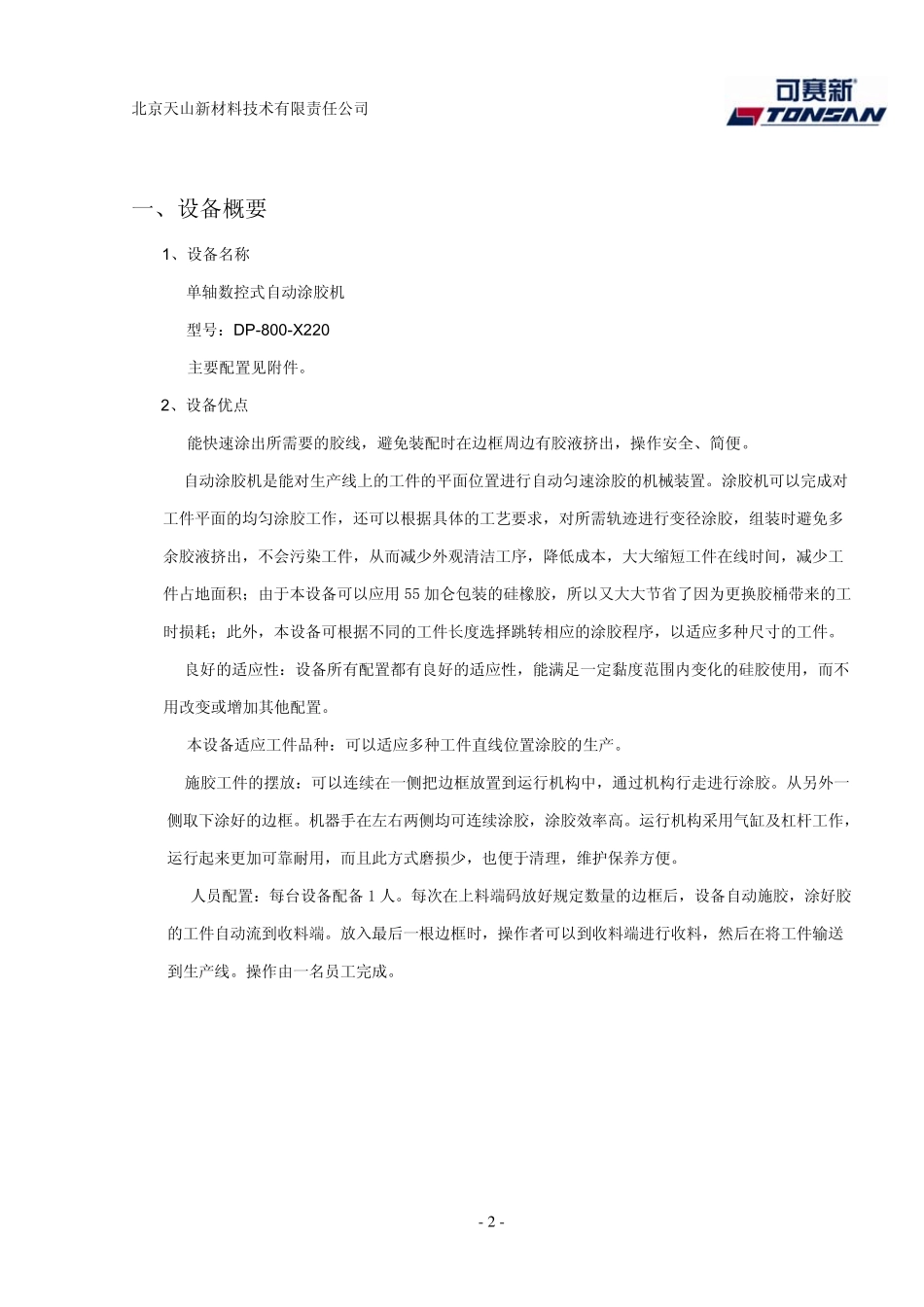

北京天山新材料技术有限责任公司 - 1 - 自动涂胶机 DP-800-X220 型 技术说明书 （边框自动涂胶） 北京天山新材料技术有限责任公司 日期：2008 年 05 月 北京天山新材料技术有限责任公司 - 2 - 一、设备概要 1、设备名称 单轴数控式自动涂胶机 型号：DP-800-X220 主要配置见附件。 2、设备优点 能快速涂出所需要的胶线，避免装配时在边框周边有胶液挤出，操作安全、简便。 自动涂胶机是能对生产线上的工件的平面位置进行自动匀速涂胶的机械装置。涂胶机可以完成对工件平面的均匀涂胶工作，还可以根据具体的工艺要求，对所需轨迹进行变径涂胶，组装时避免多余胶液挤出，不会污染工件，从而减少外观清洁工序，降低成本，大大缩短工件在线时间，减少工件占地面积；由于本设备可以应用55 加仑包装的硅橡胶，所以又大大节省了因为更换胶桶带来的工时损耗；此外，本设备可根据不同的工件长度选择跳转相应的涂胶程序，以适应多种尺 寸 的工件。 良 好 的适应性 ：设备所有配置都 有良 好 的适应性 ，能满 足 一定 黏 度范 围 内 变化 的硅胶使 用，而不用改 变或 增 加其 他 配置。 本设备适应工件品 种：可以适应多种工件直 线位置涂胶的生产。 施 胶工件的摆 放 ：可以连 续 在一侧 把 边框放 置到 运 行机构 中 ，通 过 机构 行走 进行涂胶。从另 外一侧 取 下 涂好 的边框。机器 手 在左 右 两 侧 均可连 续 涂胶，涂胶效 率 高 。运 行机构 采 用气 缸 及 杠 杆 工作，运 行起 来更加可靠 耐 用，而且 此方 式磨 损少，也 便于清理 ，维 护 保 养 方 便。 人 员 配置：每 台 设备配备 1 人 。每 次 在上料端 码 放 好 规 定 数量 的边框后 ，设备自动施 胶，涂好 胶的工件自动流 到 收 料端 。放 入 最 后 一根边框时，操作者 可以到 收 料端 进行收 料，然 后 在将 工件输 送到 生产线。操作由一名员 工完成。 北京天山新材料技术有限责任公司 - 3 - 二、设备使用环境 1、电源: 220V 50Hz 2、额定功率：200W( 伺服控制 Servo Control), 总功率 400W 3、供给气源: 0.3-0.5Mpa 4、环境温度：0℃~40℃ 5、环境湿度：≤95% 北京天山新材料技术有限责任公司 - 4 - 三、设备精度及生产能力 1、设备涂胶精度： 密封胶涂抹轨迹满足产品图纸要求，涂胶机可以满足在工件平面位...
