涂装生产流水线制造方案VIP免费

涂装生产流水线制造方案_第1页
1/27
涂装生产流水线制造方案_第2页
2/27
涂装生产流水线制造方案_第3页
3/27

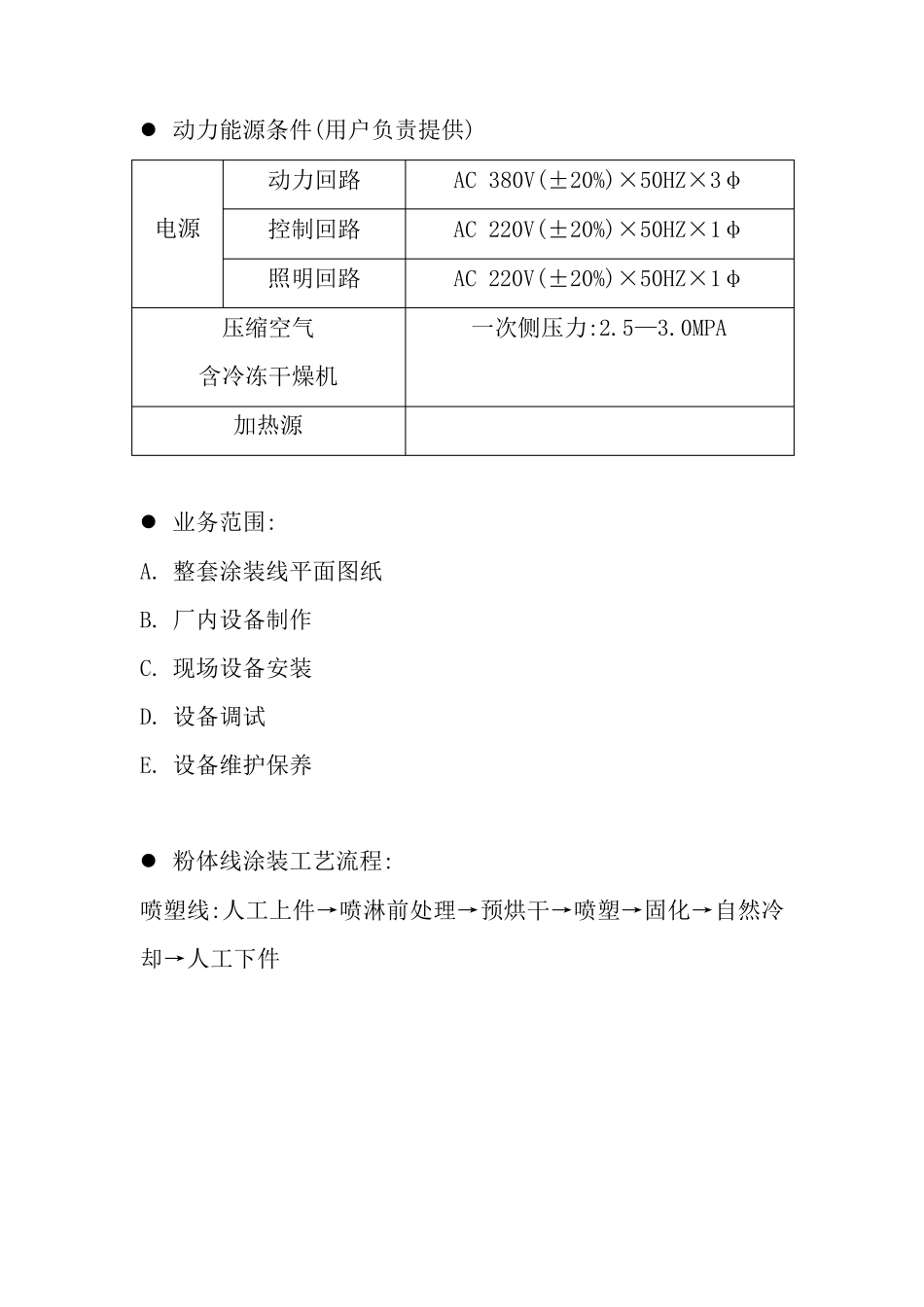

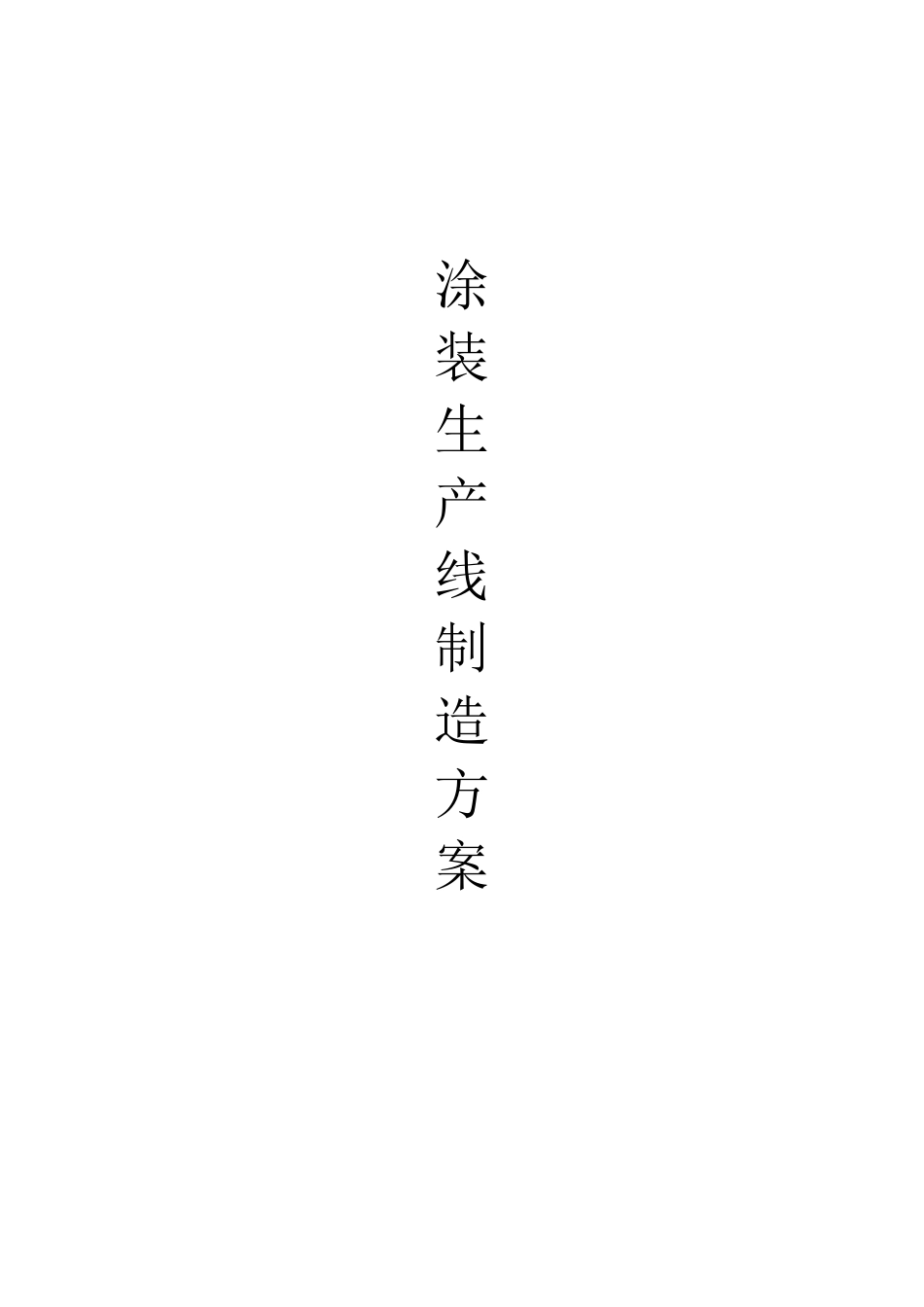

涂 装 生 产 线 制 造 方 案 第一篇 粉末涂装生产设计基本条件 总体设计方案  涂装工件要求: 序号 名称 内容 A 工件类型 五金配件﹑钣金件 B 最大尺寸 L2000×W800×H1000(mm) C 工件材质 金属材料  设计要求: A 涂装类别 内容 B 设计生产链速 V=2.5m/min C 悬链调速范围 V=0.5—4.0m/min D 工作日制 12h/day E 吊具间距 200mm F 每挂最大重量 ≤30kg G 每吊挂工件数量 1 挂 H 工件吊装方式 空中悬挂连续运转,两点吊挂  动力能源条件(用户负责提供) 电源 动力回路 AC 380V(±20%)×50HZ×3φ 控制回路 AC 220V(±20%)×50HZ×1φ 照明回路 AC 220V(±20%)×50HZ×1φ 压缩空气 含冷冻干燥机 一次侧压力:2.5—3.0MPA 加热源  业务范围: A. 整套涂装线平面图纸 B. 厂内设备制作 C. 现场设备安装 D. 设备调试 E. 设备维护保养  粉体线涂装工艺流程: 喷塑线:人工上件→喷淋前处理→预烘干→喷塑→固化→自然冷却→人工下件  流水线工艺参数表: 序号 工艺名称 工艺时间(S) 工艺温度(℃) 其它 1 上件 / / 人工 2 联合前处理 17min / 自动 3 水份烘干 12min / 温度可调 4 喷粉 / / 手动+自动 5 喷粉固化 20min 180℃ 温度可调 6 自然冷却 15—20min / / 7 下件 / / 人工  所需涂装设备: 序号 名称 数量 1 前处理加热系统 1 套 2 固化烘道 1 套 3 脱水烘道 1 套 4 全自动喷粉粉房 1 套 5 QXG200 型悬吊输送链 1 套 6 加热系统 2 套 7 柴油加热系统 3 套 8 电气控制系统 5 套 第二篇:前处理系统 数量:1 套  工艺参数表: V=2.5m/min 脱脂 水洗 磷化 水洗 处理时间(min) 3 1.3 3 1.3 处理温度(℃) 45-55 / 30-40 / 工序长(M) 7 4 7 4 材质 不锈钢 不锈钢 不锈钢 不锈钢 喷 淋 装 置 喷 管 形式 立式 立式 立式 立式 口径(MM) 间距(MM) DN32 400 DN32 400 DN32 400 DN32 400 数量(排) 33 13 22 13 材质 PP 管 PP 管 不锈钢管 PP 管 喷 嘴 形式﹑间距 300(mm) 300(mm) 300(mm) 300(mm) 个数/排 16 16 16 16 总计 1296 528 208 352 208 喷出量(升/分,个) 616 245 408 245 材质 PVC 管 PVC 管 PVC 管 PVC 管 扬程(M) 32 32 32 32 流量(T) 25 20 50 20 功率...
