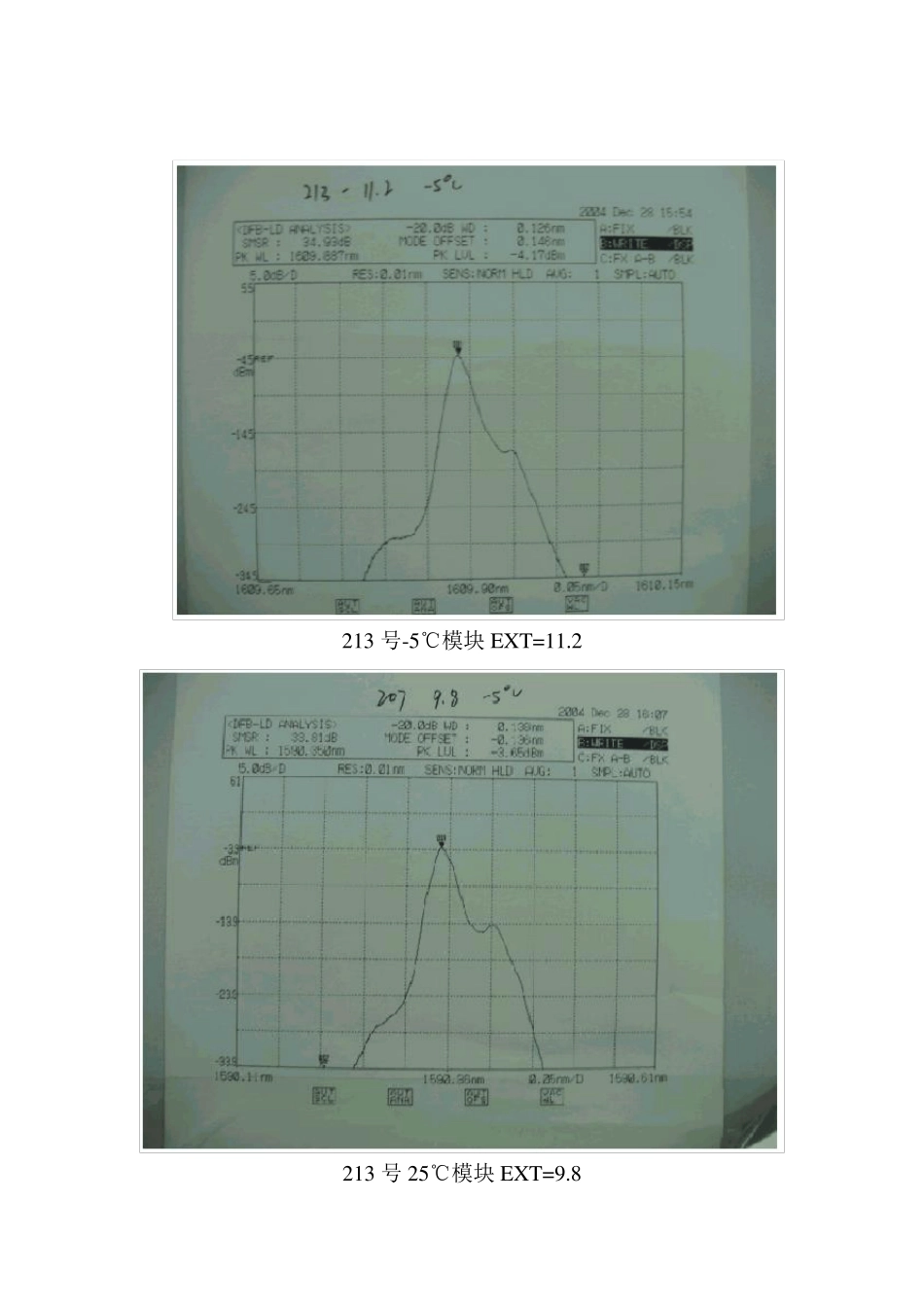

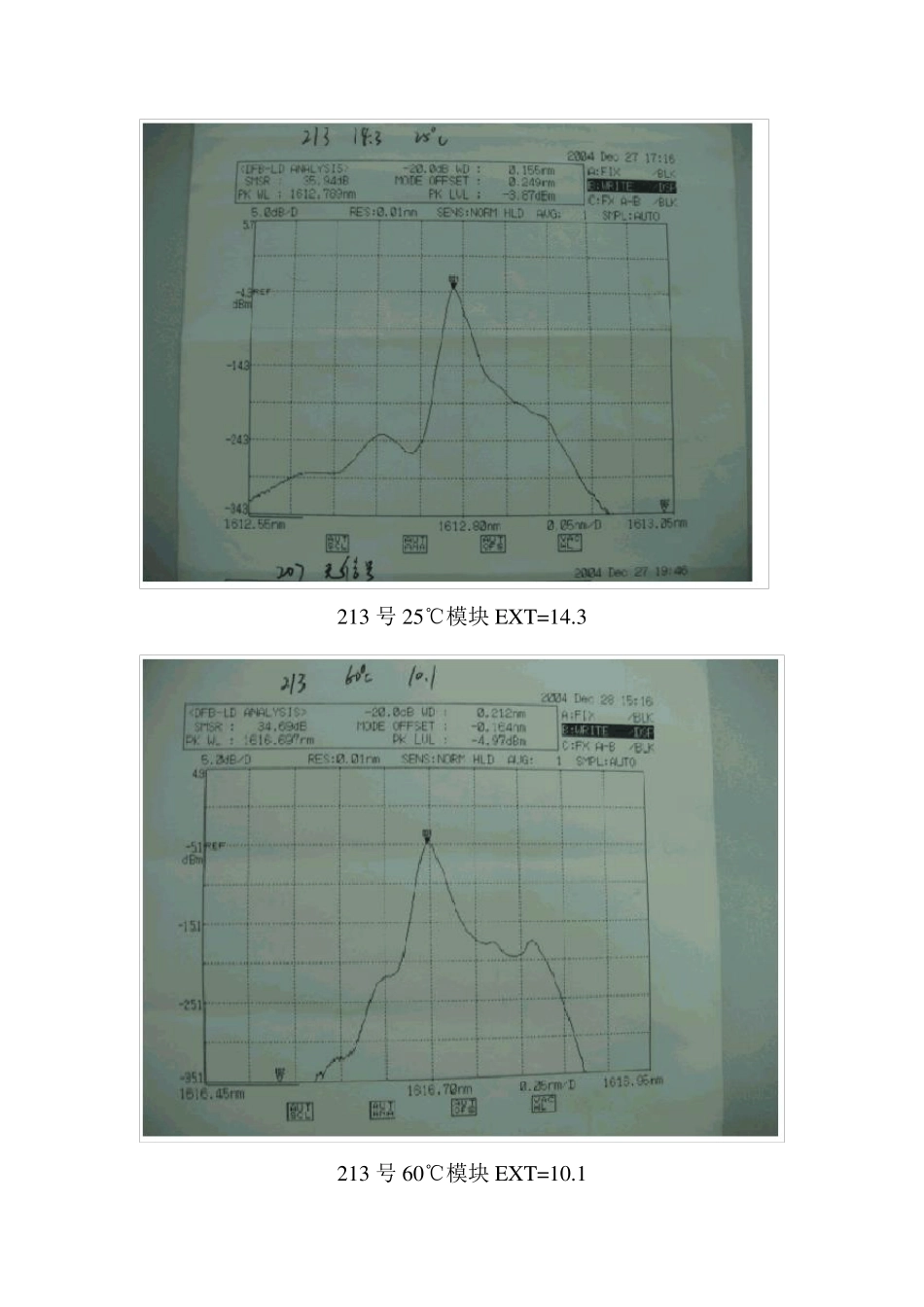

消光比对传输的影响 我们在测试2.5G 模块时经常出现高温传输不过的现象,究竟是什么原因引起的呢?有什么可以解决的方法? 众所周知模块的性能好坏就是看其是否能达到要求的传输距离。影响模块传输的因素有很多,比如说模块的出光功率、接收灵敏度、眼图消光比、眼图的张开程度、抖动,激光器的谱宽、中心波长、边模抑制比(DFB 激光器)等等。 我这里讲的是消光比对传输的影响,消光比对传输的影响可两种情况:消光比小和消光比大。消光比小会影响接收模块的判决,使接收模块灵敏度降低,这样肯定会影响模块的传输,但是ITUT、IEEE 等标准中都对消光比的最小值有限制,所以在模块制作中一般都不会出现消光比小的现象。消光比大会使模块接收灵敏度变高,有的人会认为模块灵敏度越高越好,其实消光比并不是越大越好,消光比大会增加啁啾效应,增大谱宽,使模块的色散效应更明显,从而影响模块的传输,特别是在高速(大于或等于 2.5G)模块中。 下面是模块在不加调制电流和加调制电流及消光比大和小的情况下的光谱图。 213 号-5℃模块 EXT=11.2 213 号25℃模块 EXT=9.8 213 号25℃模块 EXT=14.3 213 号60℃模块 EXT=10.1 213 号70℃模块 EXT=9.6 207 号-5℃模块 EXT=9.8 207 号25℃模块 EXT=10.3 207 号25℃模块 EXT=14.2 207 号70℃模块EXT=9.8 光谱测试结果: S/N EXT Δλ 213 9.8 0.138 14.3 0.155 207 10.3 0.122 14.2 0.156 传输测试结果: S/N -5℃ 25℃ 70℃ EXT OPP EXT OPP EXT OPP EXT OPP EXT OPP EXT OPP 213 10.2 0.8 11.2 1.1 9.8 0.9 10.8 1.3 9.6 3.5 207 9.8 0.9 10.8 1.2 10.3 0.9 11.3 1.3 9.8 1.5 10.8 2.2 序列号为213 模块在70℃传输代价不过,温度浆为60℃后 EXT为10.1 时 OPP 为1.4,消光比为11.1 时 OPP 为2.1。 从以上光谱测试和传输测试可以看出:消光比越大,光谱展开越厉害,传输代价越大。为什么高温时消光比的增大比低温时相同消光比的增大传输代价要大呢?从上面光谱测试图中可以看出高温时激光器的中心波长向长波长漂移,从下图中可得知中心波长越大时色散效应越明显,这样增加相同的消光比时高温传输代价越大。 T1531720-9901234567| D |14301470151015501012141618202224ps/nm-kmps/nm-km126012801300132013401360nm| D |1590nmWavelengthWavelengtha) 1310 nm region G.654 fibres G.652 fibresb) 1550 nm region 结论:消光比对传输有较大的影响,消光比增大会增大激光器的谱宽,增大色散效应,消光比小会减小有效功率,使接收灵敏度降低,特别是在高温的时候消光比大对传输影响很大,再根据 ITUT 的标准,也要使我们的模块有一定的裕量,2.5G 模块在常温和低温时消光比应控制在9dB-12dB,高温时应控制在9dB-10.5dB。
