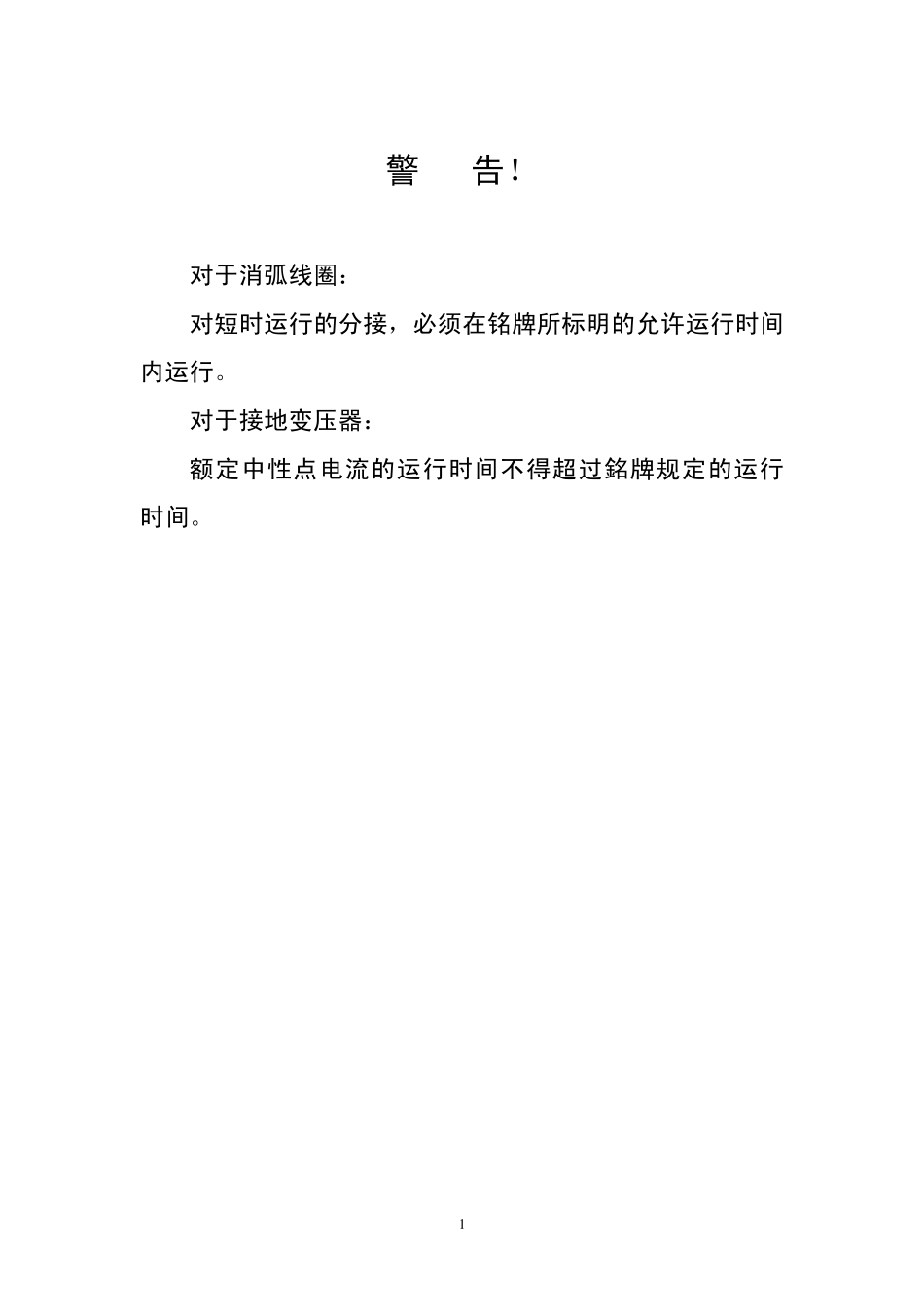

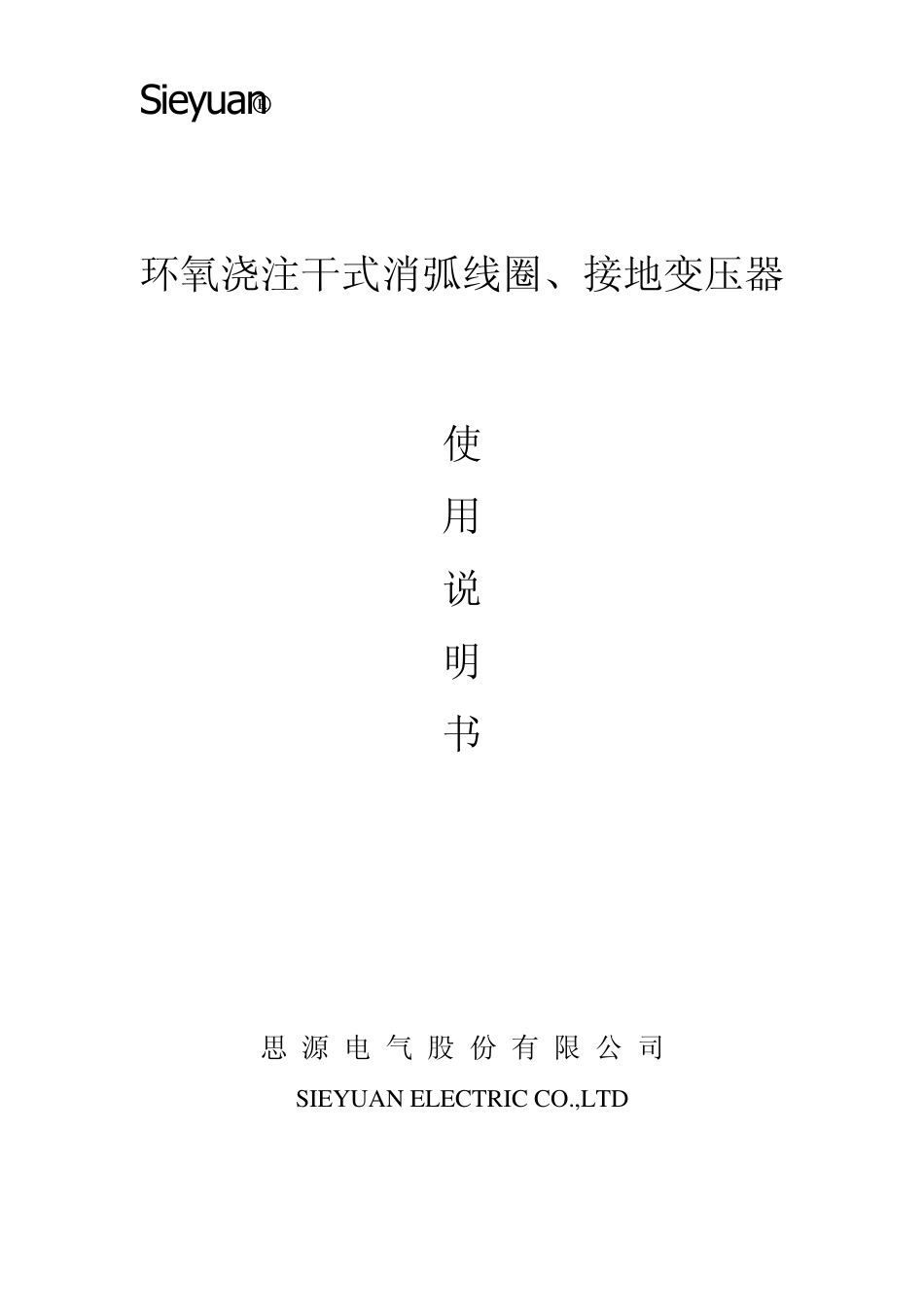

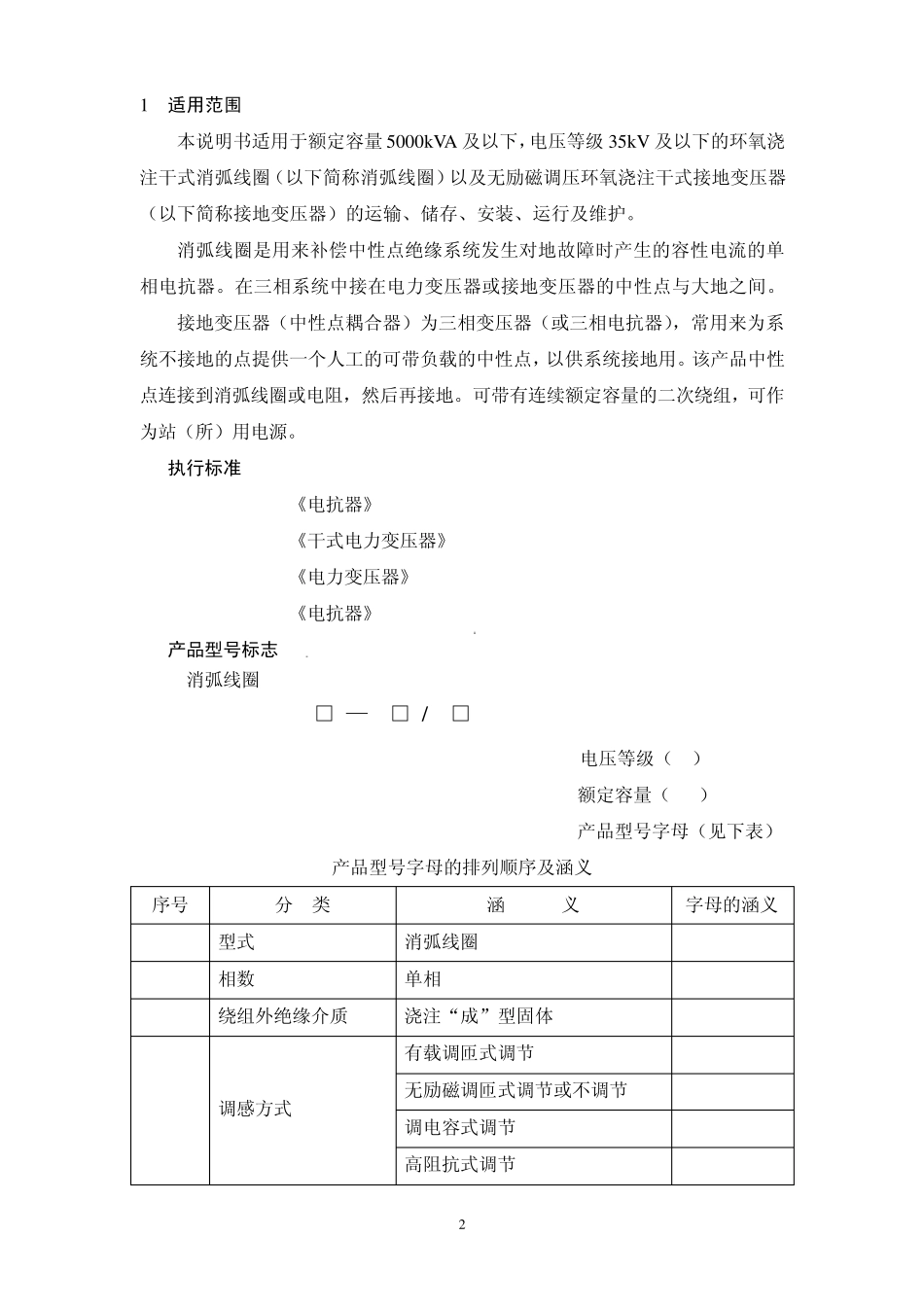

Sieyuan® 环氧浇注干式消弧线圈、接地变压器 使 用 说 明 书 思 源 电 气 股 份 有 限 公 司 SIEYUAN ELECTRIC CO.,LTD 1 警 告！ 对于消弧线圈： 对短时运行的分接，必须在铭牌所标明的允许运行时间内运行。 对于接地变压器： 额定中性点电流的运行时间不得超过銘牌规定的运行时间。 2 1 适用范围 本说明书适用于额定容量5000kVA 及以下，电压等级35kV 及以下的环氧浇注干式消弧线圈（以下简称消弧线圈）以及无励磁调压环氧浇注干式接地变压器（以下简称接地变压器）的运输、储存、安装、运行及维护。 消弧线圈是用来补偿中性点绝缘系统发生对地故障时产生的容性电流的单相电抗器。在三相系统中接在电力变压器或接地变压器的中性点与大地之间。 接地变压器（中性点耦合器）为三相变压器（或三相电抗器），常用来为系统不接地的点提供一个人工的可带负载的中性点，以供系统接地用。该产品中性点连接到消弧线圈或电阻，然后再接地。可带有连续额定容量的二次绕组，可作为站（所）用电源。 2 执行标准 GB10229 《电抗器》 GB6450 《干式电力变压器》 GB1094 《电力变压器》 IEC289 《电抗器》 3 产品型号标志 3.1 消弧线圈 □ — □ / □ 电压等级（kV） 额定容量（kVA） 产品型号字母（见下表） 产品型号字母的排列顺序及涵义 序号 分 类 涵 义 字母的涵义 1 型式 消弧线圈 XH 2 相数 单相 D 3 绕组外绝缘介质 浇注“成”型固体 C 4 调感方式 有载调匝式调节 Z 无励磁调匝式调节或不调节 -- 调电容式调节 R 高阻抗式调节 B 3 3.2 接地变压器 D K S C－□－□／ □ 一次额定电压(kV) 二次额定容量(kVA) 一次额定容量(kVA) 浇注“成”型固体 三 相 接 地 变 压 器 4 使用条件 4.1 安装地点：户内。 4.2 海拔高度：≤1000m。 4.3 环境温度：-25℃～+40℃。 4.4 冷却方式: 空气自冷（AN）和强迫风冷（AF）两种。 4.5 绝缘耐热等级：F 级。 4.6 当产品运行在环境温度低于-25℃时，必须加装辅助加热装置，以保证产品在-25℃以上的环境下运行。 4.7 产品四周需保证有良好的通风能力。当产品安装在地下室或其它空间受限制的场所时，应增设散热通风装置，保证有足够的通风量。一般地，每 1kW损耗必须有 2～4m3/min的通风量。 4.8 若超出以上使用条件时，均应按 GB6450《干式电力变压器》的有关规定做适当的定额调整。 5...
