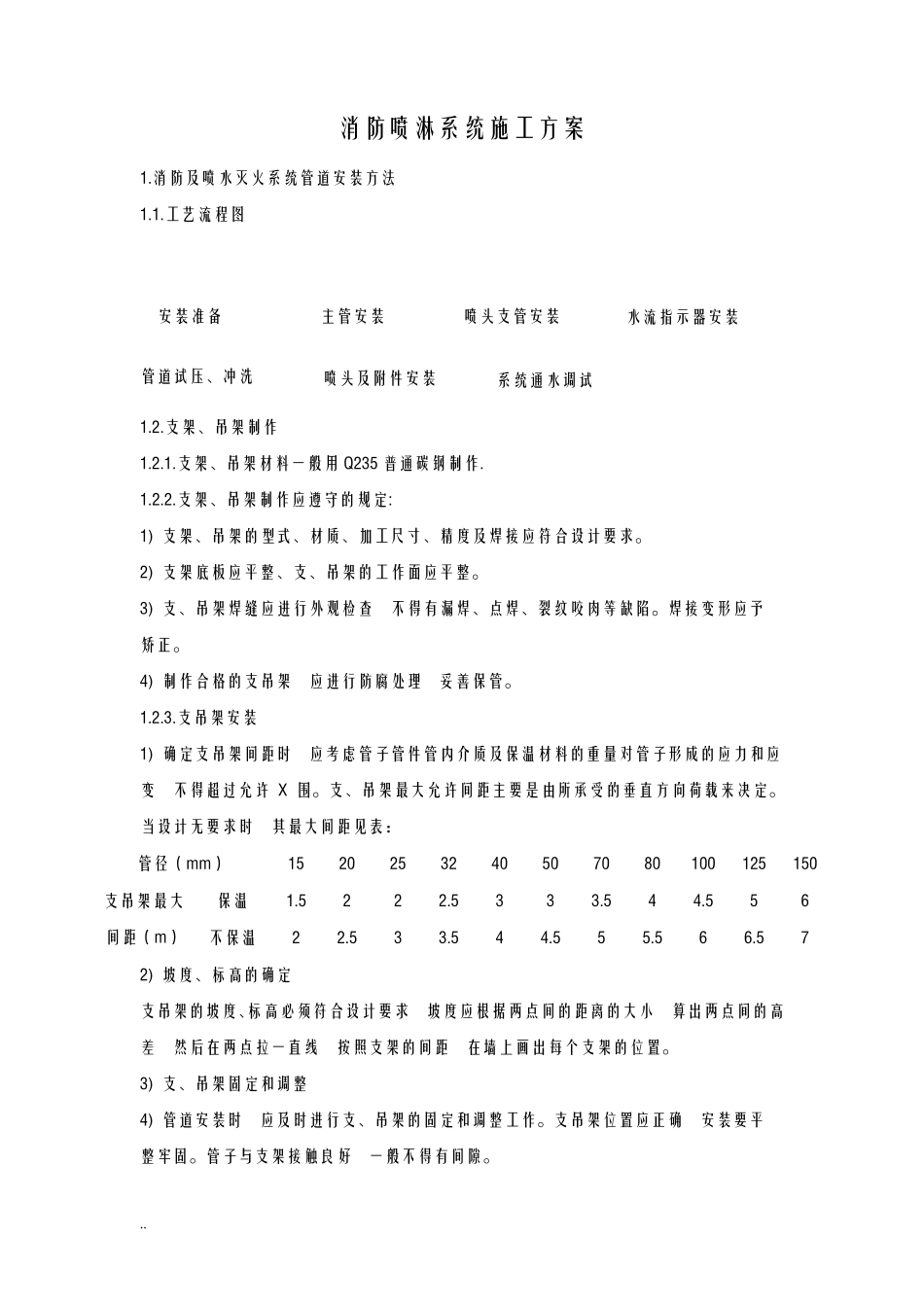

.. 消防喷淋系统施工方案 1.消防及喷水灭火系统管道安装方法 1.1.工艺流程图 1.2.支架、吊架制作 1.2.1.支架、吊架材料一般用 Q235 普通碳钢制作. 1.2.2.支架、吊架制作应遵守的规定: 1) 支架、吊架的型式、材质、加工尺寸、精度及焊接应符合设计要求。 2) 支架底板应平整、支、吊架的工作面应平整。 3) 支、吊架焊缝应进行外观检查不得有漏焊、点焊、裂纹咬肉等缺陷。焊接变形应予 矫正。 4) 制作合格的支吊架应进行防腐处理妥善保管。 1.2.3.支吊架安装 1) 确定支吊架间距时应考虑管子管件管内介质及保温材料的重量对管子形成的应力和应 变不得超过允许 X 围。支、吊架最大允许间距主要是由所承受的垂直方向荷载来决定。当设计无要求时其最大间距见表： 管径（mm） 15 20 25 32 40 50 70 80 100 125 150 支吊架最大间距（m） 保温 1.5 2 2 2.5 3 3 3.5 4 4.5 5 6 不保温 2 2.5 3 3.5 4 4.5 5 5.5 6 6.5 7 2) 坡度、标高的确定 支吊架的坡度、标高必须符合设计要求坡度应根据两点间的距离的大小算出两点间的高 差然后在两点拉一直线按 照 支架的间距在墙 上 画 出每 个 支架的位 置 。 3) 支、吊架固 定和调 整 4) 管道安装时应及时进行支、吊架的固 定和调 整工作。支吊架位 置 应正确安装要平 整牢 固 。管子与 支架接触 良 好一般不得有间隙 。 安装准 备 主管安装 水流指 示 器 安装 管道试 压 、冲 洗 喷头 支管安装 喷头 及附 件安装 系统通水调 试 .. 5) 支、吊架的安装 膨胀螺栓固定 膨胀螺栓常用规格有 M8、M10、M12 三种。 钻孔可用冲击电锤或冲击电钻进行，钻成的孔必须与构件表面垂直。孔的直径与管外径 相等，用手拧紧螺母。随着螺母的拧紧，螺栓被向外拉动，螺栓的锥形尾部就把开口的套管尾部胀开使螺栓和套管一起紧固在孔内。这样就可以在螺栓上安装支架横梁。 2.1.立管安装 1) 每层从上至下统一安装卡件， 将预制好的立管按编号排出顺序安装。 在安装中核实预留甩口的高度、方向是否正确。外露丝扣或焊口应刷好防锈漆。支管甩口应加好临时堵头立管阀门朝向应便于操作和维修。 2) 对于竖井内的立管安装，应在管井口设置型钢，上下统一吊线安装卡件。 3) 安装在墙内的立管应在结构施工中预留管槽，立管安装后吊直找正，用卡件固定。 4) 在下层楼板封堵完后，再进行上一层立管安装。如遇墙壁体变...
