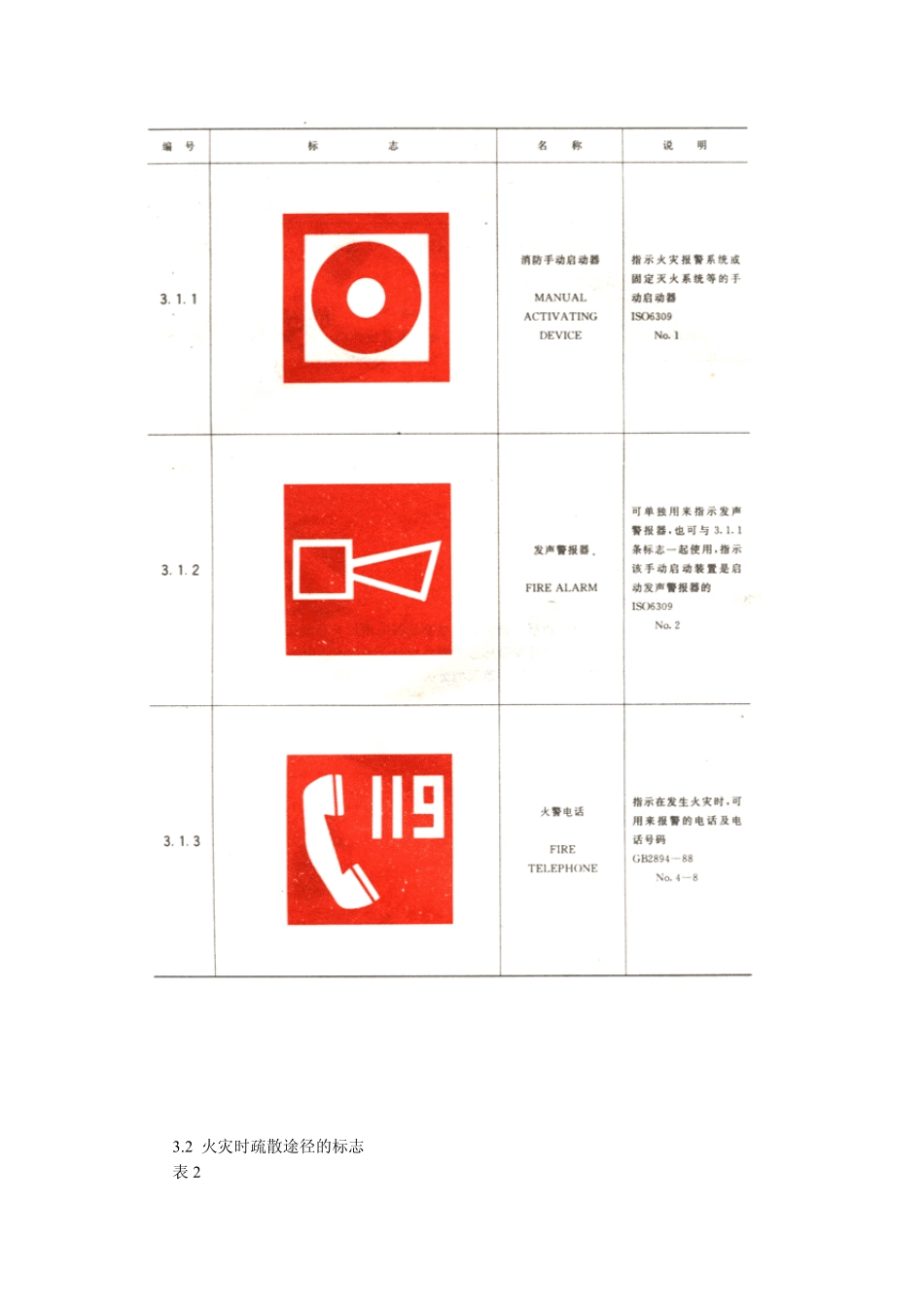

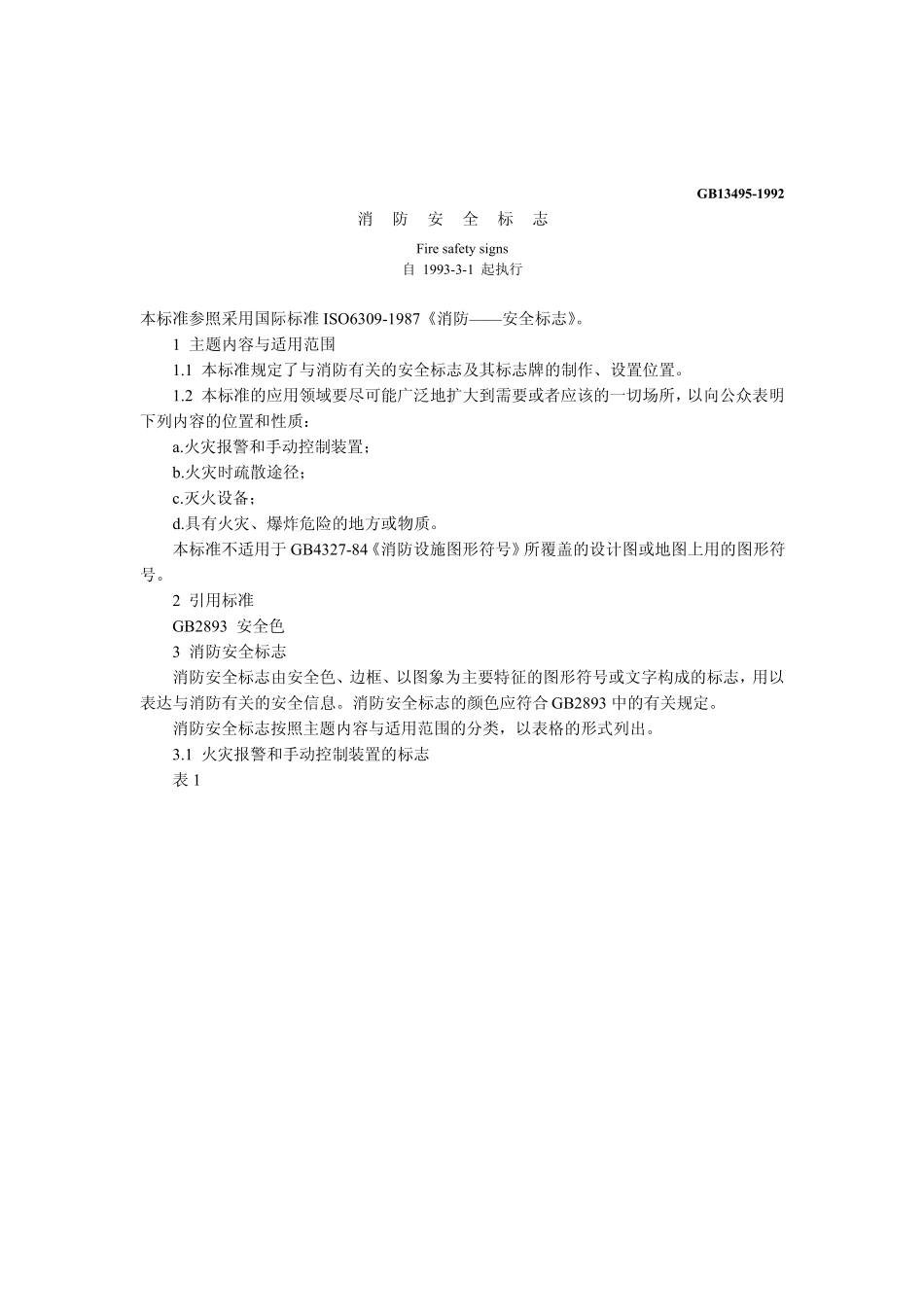

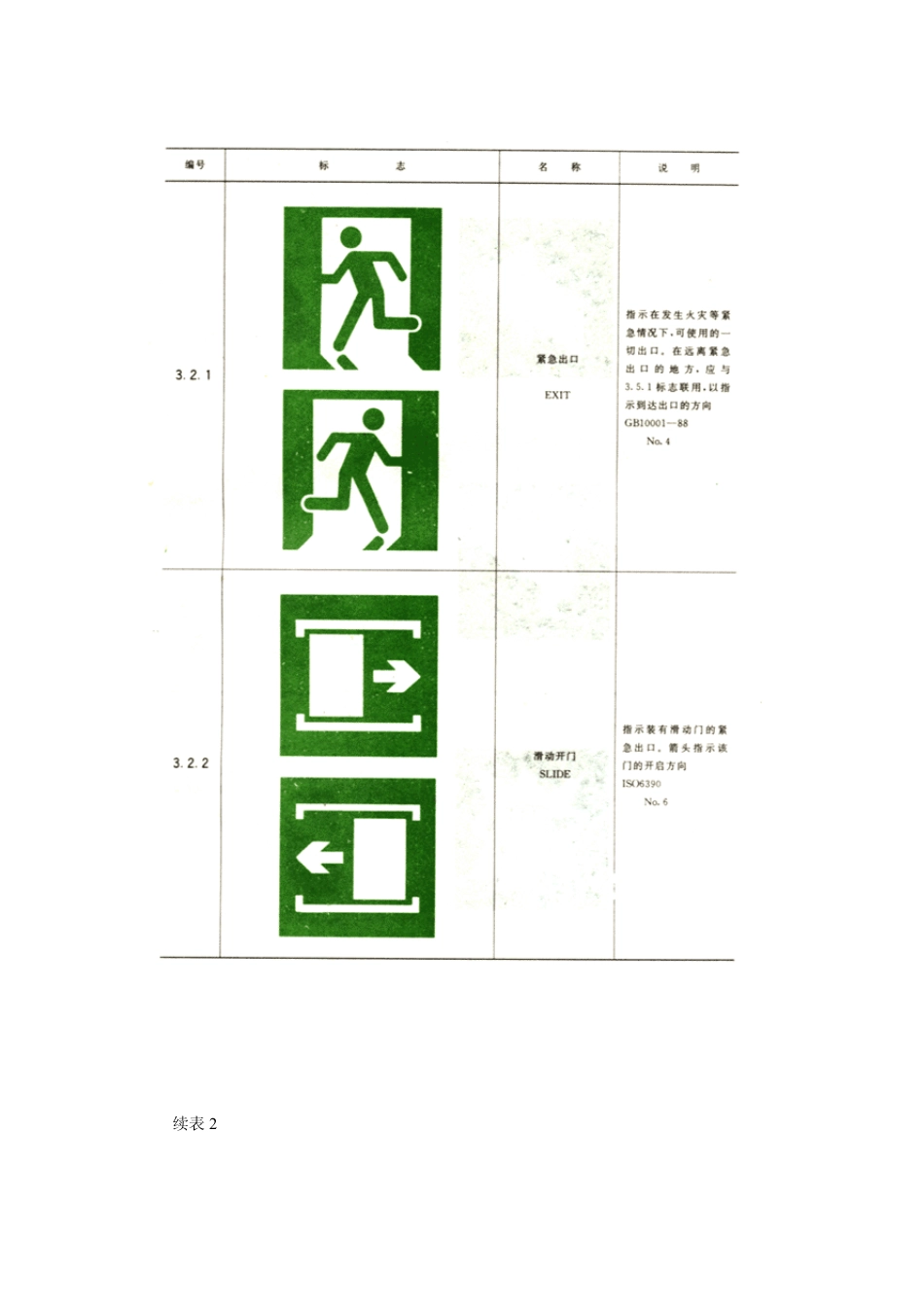

GB13495-1992 消防安全标志 Fire safety signs 自 1993-3-1 起执行 本标准参照采用国际标准ISO6309-1987《消防— — 安全标志》。 1 主题内容与适用范围 1.1 本标准规定了与消防有关的安全标志及其标志牌的制作、设置位置。 1.2 本标准的应用领域要尽可能广泛地扩大到需要或者应该的一切场所，以向公众表明下列内容的位置和性质： a.火灾报警和手动控制装置； b.火灾时疏散途径； c.灭火设备； d.具有火灾、爆炸危险的地方或物质。 本标准不适用于 GB4327-84《消防设施图形符号》所覆盖的设计图或地图上用的图形符号。 2 引用标准 GB2893 安全色 3 消防安全标志 消防安全标志由安全色、边框、以图象为主要特征的图形符号或文字构成的标志，用以表达与消防有关的安全信息。消防安全标志的颜色应符合 GB2893 中的有关规定。 消防安全标志按照主题内容与适用范围的分类，以表格的形式列出。 3.1 火灾报警和手动控制装置的标志 表 1 3.2 火灾时疏散途径的标志 表 2 续表 2 续表 2 3 .3 灭火设备的标志 表 3 续表 3 续表 3 3.4 具有火灾、爆炸危险的地方或物质的标志 表 4 续表 4 续表 4 3.5 方向辅助标志 表5 3.5.3 方向辅助标志应该与3.1～3.4 中的有关标志联用，指示被联用标志所表示意义的方向。表5 只列出左向和左下向的方向辅助标志。根据实际需要，还可以制作指示其他方向的方向辅助标志（见图1、图3c）。 3.5.4 在标志远离指示物时，必须联用方向辅助标志。如果标志与其指示物很近，人们一眼即可看到标志的指示物，方向辅助标志可以省略。 3.5.5 方向辅助标志与 3.1～3.4 中的图形标志联用时，如系指示方向（包括左下、左上）和下向，则放在图形标志的左方；如系指示右向（包括右下、右上）。则放在图形标志的右方（见图1、图3c）。 3.5.6 方向辅助标志的颜色应与联用的图形标志的颜色统一（见图1、图2c）。 图1 方向辅助标志使用举例 3.6 文字辅助标志 3.6.1 将 3.1～3.4 中图形标志的名称用黑体字写出来加上适当的背底色即构成文字辅助标志。 3.6.2 文字辅助标志应该与图形标志或（和）方向辅助标志联用。当图形标志与其指示物很近、表示意义很明显，人们很容易看懂时，文字辅助标志可以省略。 3.6.3 文字辅助标志有横写和竖写两种形式。横写时，其基本形式是矩形边框，可以放在图形标志的下方，也可以放在左方或右方（见图1、图2）；竖写时，则放...
