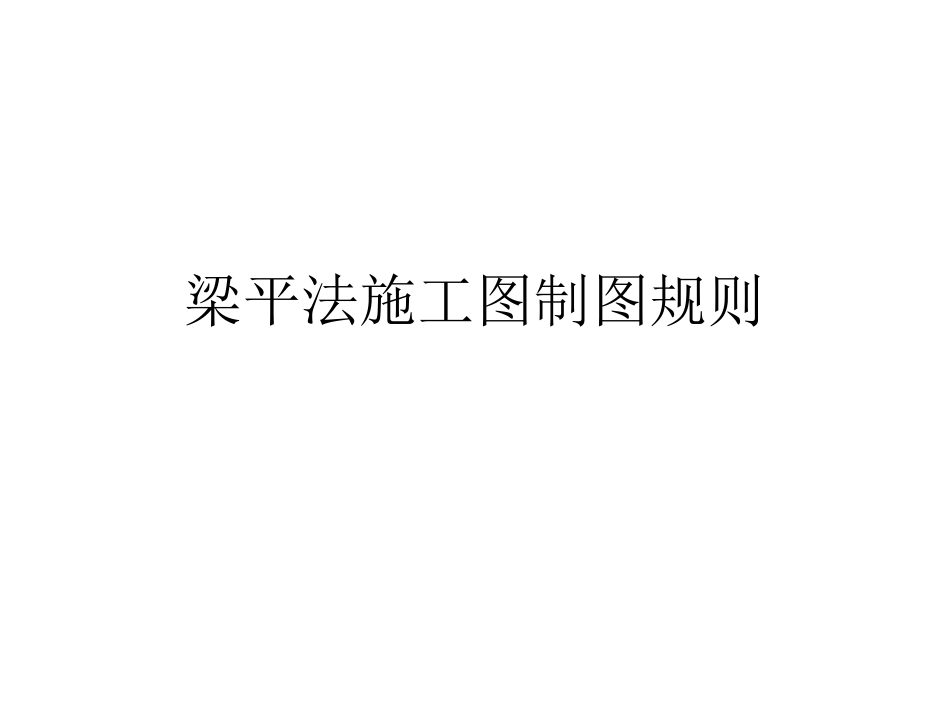

梁平法施工图制图VIP免费

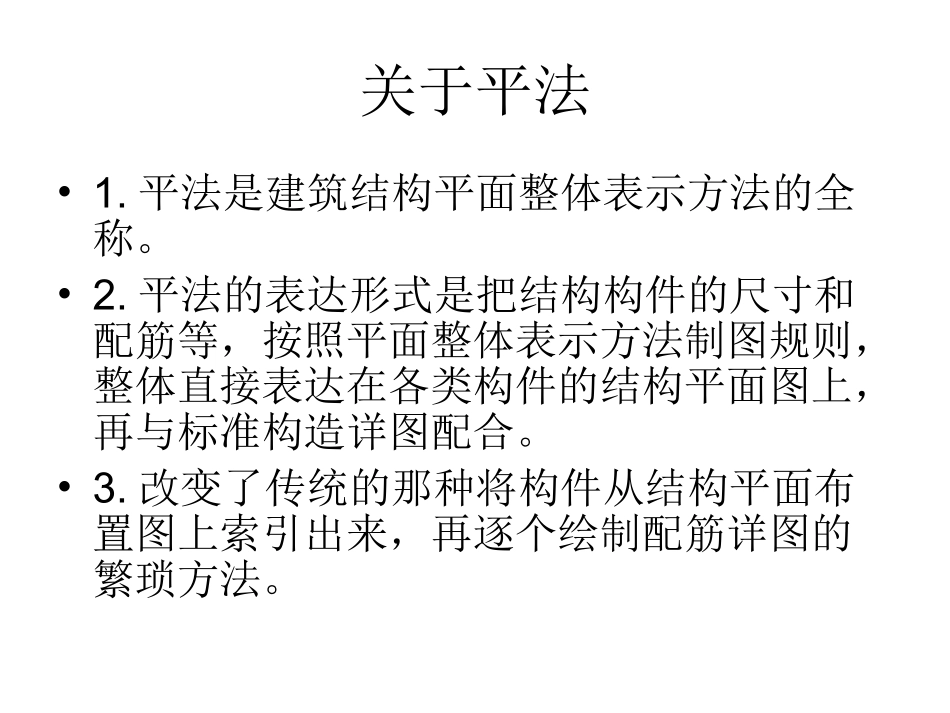

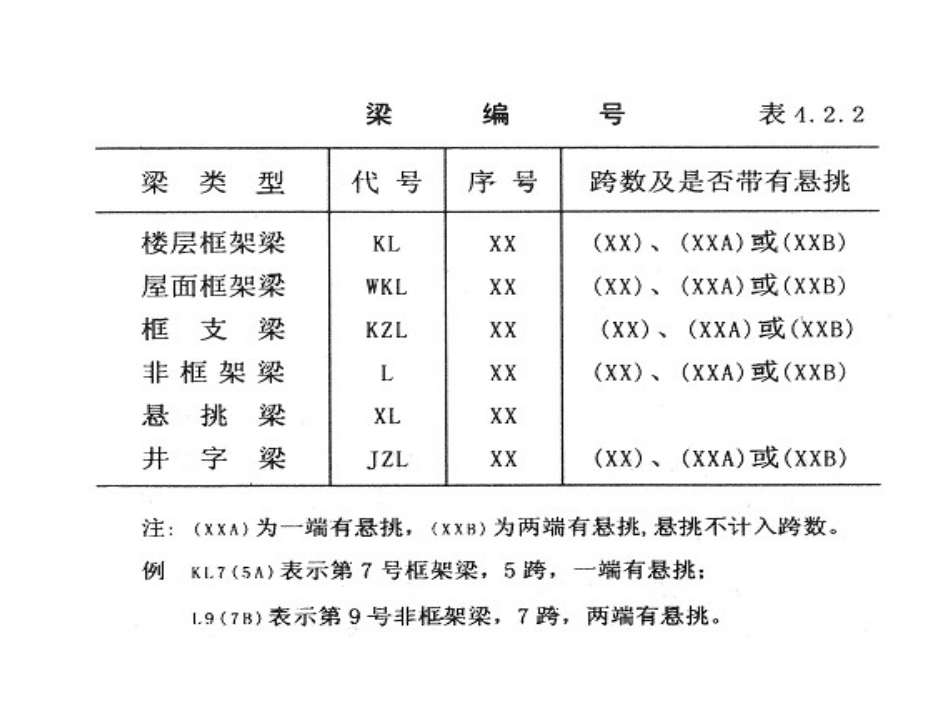

梁平法施工图制图规则关于平法•1.平法是建筑结构平面整体表示方法的全称。•2.平法的表达形式是把结构构件的尺寸和配筋等，按照平面整体表示方法制图规则，整体直接表达在各类构件的结构平面图上，再与标准构造详图配合。•3.改变了传统的那种将构件从结构平面布置图上索引出来，再逐个绘制配筋详图的繁琐方法。•梁平法施工图有平面注写方式方式和截面注写方式两种。•平面注写方式，是在梁平面布置图上，分别在不同编号的梁中各选一根梁，在其上注写截面尺寸和配筋数值的方法。•集中标注：表达梁的通用数值。•原位标注：表达梁的特殊数值。•当集中标注中的某项数值不适用于梁的某部位时，则将该项原位标注，施工时，原位标注取值优先。•梁集中标注的内容有五项必注值和一项选注值：•1.梁编号•2.梁截面尺寸•3.梁箍筋•4.梁上部通长筋或架立筋配置•5.梁侧面纵向构造钢筋或受扭钢筋配置•6.梁顶面标高高差•1.当梁为等截面时，用b×h表示；•2.当梁为加腋梁时，用b×h表示，其中c1为腋长，c2为腋高；•3.当有悬挑梁且根部和端部的高度不同时，用斜线分隔根部和端部的高度值，即b×h1/h212ycc12ycc12ycc•梁箍筋，包括钢筋级别、直径、加密区与非加密区间距及肢数。规则如下：•1.加密区与非加密区的不同间距及肢数需用“/”分隔，相同时则无需用“/”。•2.当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次，写在括号内。•3.当抗震结构中的非框架梁、悬挑梁、井字梁，及非抗震结构中的各类梁采用不同的箍筋间距及肢数时，也用“/”将其分隔开来。注写时，先注写梁支座端部的箍筋（包括箍筋箍数、钢筋级别、直径、间距及肢数），在斜线后注写梁跨中部分的箍筋间距及肢数。•例题f10@100/200（4），表示箍筋为Ⅰ级钢筋，直径f10，加密区间距100，非加密区间距为200，均为四肢箍。•f8@100（4）/150(2)，表示箍筋为Ⅰ级钢筋，直径f8，加密区间距100，四肢箍；非加密区间距为200，均为双肢箍。•例题13f10@150/200（4），表示箍筋为为Ⅰ级钢筋，直径f10，梁的两端各有13个四肢箍，间距为150；跨中部分间距为200，四肢箍。•18f12@150（4）/200（2），表示箍筋为为Ⅰ级钢筋，直径f12，梁的两端各有18个四肢箍，间距为150；跨中部分间距为200，双肢箍。•梁上部通长筋或架立筋配置（通长筋可为相同或不同直径采用搭接连接、机械连接或对焊连接的钢筋），该项为必注值。•1.当同排纵筋既有通长筋又有架立筋时，应用“+”将二者相连，注写时须将角部纵筋写在加号前面，架立筋写在加号后面的括号内，以示不同直径及与通长筋的区别。当全部为架立筋时，则将其写入括号内。•2.当梁的上部纵筋或下部纵筋为全跨相同，且多数跨配筋相同时，此项可家加注下部纵筋的配筋值，用“；”将上部与下部纵筋的配筋值分隔开来，少数跨不同者采用原位标注。•例题2ff22+（4f12），表示2ff22为通长筋，4f12为架立筋。•例题3ff22；3ff20表示梁的上部配置3ff22的通长筋，下部配置3ff20的通长筋。•梁侧面纵向构造钢筋或受扭钢筋配置，为必注项。•1.当梁腹板高度hw450mm≧时，需配置纵向构造钢筋。此项注值为大写字母G打头，接续注写设置在梁两个侧面的配筋值，且对称配置。•2.当梁侧面需配置受扭纵向钢筋时，此项注写值为大写字母N打头，接续注写设置在梁两个侧面的配筋值，且对称配置。•例题G4f12，表示梁的两个侧面共配置4f12的纵向构造钢筋，每侧个配置2f12。•例题N6f22，表示梁的两个侧面共配置6f22的受扭纵向钢筋，每侧个配置3ff22。•梁顶面标高高差，该项为选注值，系指相对于结构层楼面标高的高差值，位于结构夹层的梁，则指相对于结构夹层楼面标高的高差。有高差时应将其写入括号内，无高差时不注。•当某梁顶面高于所在结构层的楼面标高时，其标高高差为正值，反之为负值。•例题某结构层的楼面标高为44.950m和48.250m，当某梁的梁顶面标高高差注写为（-0.050）时，即表明该梁顶面标高分别相对于44.950和48.250低0.05m。梁原位标注的内容规定如下：•一、梁上部纵筋，该部位含通长筋在内的所有纵筋：1.当上部纵筋多于一排时，用“/”将各排纵筋自上而下分开。例题梁支座上...
