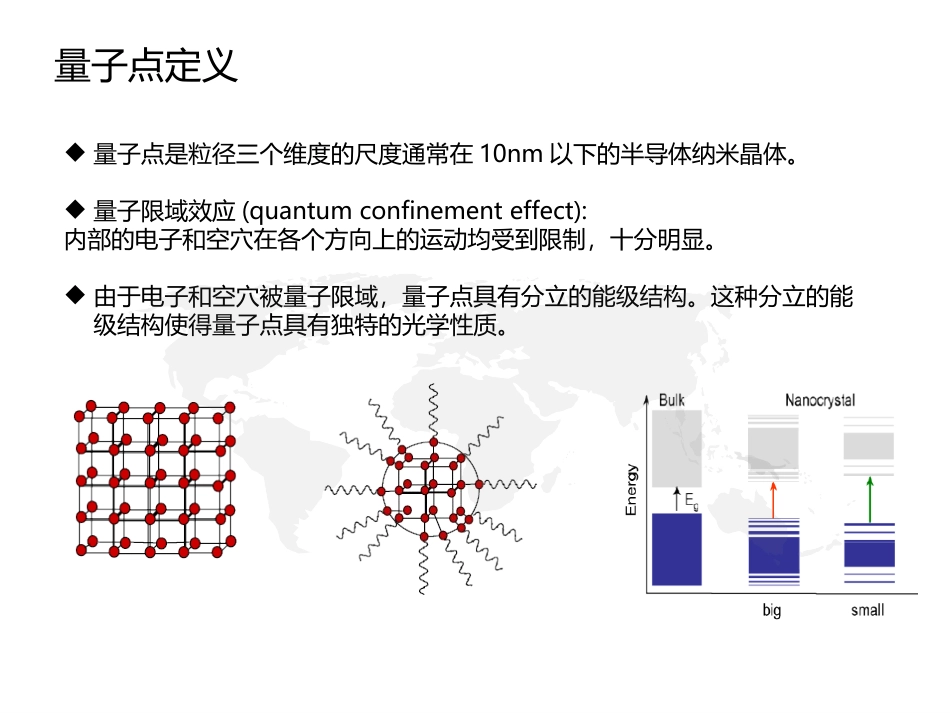

量子点显示技术报告ContentsQD技术原理QD技术发展QD技术应用QD技术前景1234量子点定义量子点是粒径三个维度的尺度通常在10nm以下的半导体纳米晶体。量子限域效应(quantumconfinementeffect):内部的电子和空穴在各个方向上的运动均受到限制，十分明显。由于电子和空穴被量子限域，量子点具有分立的能级结构。这种分立的能级结构使得量子点具有独特的光学性质。量子点特性量子点是由锌、镉、硒和硫原子组合而成。每当受到光或电的刺激，量子点便会发出有色光线。光线的颜色由量子点的组成材料和大小形状决定，这一特性使得量子点能够改变光源发出的光线颜色。量子点的发光颜色随自身尺寸可调、发光效率高，非常适合用作显示器件的发光材料。ContentsQD技术原理QD技术发展QD技术应用QD技术前景1234历史发展诞生：量子阱薄层二维纳米结构产生，标志着量子点技术诞生。MIT:有机层+单层量子点发光二极管，发光效率0.5%Muller等人构造了CdSe/ZnS量子点全无机的QLED.QDvision推出量子点照明灯具；Nanosys公司推出蓝光LED激发量子点发光薄膜背光源1970200220052010nanosys2001年建立在美国加利福尼亚，2010年与LGInnotek合作研究LCDBLU，之后又与三星、LG、3M、Sharp合作引领QD市场，产品包括QDEF、QDTube等。(海信)QDVision将与韩国LG显示器公司、比利时化学品公司Solvay合作，研发和制造新的QLED有源矩阵显示屏。（LG,TCL）Nanoco与美国陶氏化学合作，试制的使用无镉(Cd)量子点的液晶显示器，于2014年6月2日在“SID2014”期间进行了展示(三星)。3M3M公司专注于QDEF开发，目前已成功制备QDEF；技术已由亚马逊(Amazon.com)采用。主要研究公司QDVISONNanocoContentsQD技术原理QD技术发展QD技术应用QD技术前景1234量子点应用方向量子点在显示技术领域的应用主要包括两个方面：1、基于量子点电致发光特性的量子点发光二极管显示技术；2、基于量子点光致发光特性的量子点背光源技术。量子点发光二极管显示技术：量子点技术未来有机会直接做显示器件，制造极薄、极轻的显示屏，甚至有人认为未来其技术的完善，将威胁到OLED技术的地位。量子点背光源技术：目前的做法是将量子点薄膜置于蓝光LED背光和液晶盒之间。当蓝光穿过时，部分蓝光转化为红光和绿光，从而产生红、绿、蓝三色光。QDBLUFeatureQDTube(On-edge)QDEF(On-surface)光通量中低受热中低QD数量小大最大尺寸中大小成本低高QDEF量子点QDEF薄膜通过组合使用蓝色LED和QDEF，可以轻松实现NTSC比为100％的广色域。QDEF贴在背照灯的导光板和液晶面板之间。背照灯光源采用蓝色LED,通过3nm量子点将蓝色光转换成绿色光，通过7nm量子点将蓝色光转换成红色光，从而得到三色光源。QDEF的QD均匀性较难控制，制作过程中因光照和受高温QD失去活性，良率较低，成本也相应高。QDVSOLEDFeatureQLEDOLEDEfficiencyMidHighCostofemitterLowHighColorrange420~1500nm450~650nm(visible)LargedisplayYesYes制造大尺寸时不用阴罩,可直接喷墨打印,较易生产大尺寸时有阴罩,易产生色偏;且不易量产量子点技术制备和局限化学溶胶法(chemicalcolloidalmethod)：以化学溶胶方式合成，可制作复层量子点(multilayered)，过程简单，且可大量生产,见右图；分闸法(split-gateapproach)：以外加电压的方式在二维量子井平面上产生二维局限，可控制闸极改变量子点的形状与大小，适合用于学术研究，无法大量生产，见左图；局限：其一是寿命短，最好的QLED寿命仅为3万小时；其二是镉是重要污染源，无镉化技术正在开发；ContentsQD技术原理QD技术发展QD技术应用QD技术前景1234量子点市场占比来自NPDDisplaySearch预测，量子点技术在未来6年内将大幅增长成为主流技术之一。同时，数据显示也表明，小尺寸覆盖率高于大尺寸。手机2013手机2020平板2013平板2020电视2013电视20200%5%10%15%20%25%30%3%26%2%15%1%9%量子点市场预测2013202002040603.1650.4亿美元201320200500010000508700万台量子点技术，无论是做为背光，还是直接做为显示屏，都有待于继续完善，如何提升其产能、无镉化、延长寿命等多方面均需各方的努力。但我们还是相信，未来量子点显示会有更加出色的表现，一旦技术成熟，将迎来一场显示产业的大变革。未来十年，或将迎来量子点显示的时代。量子点市场规模量子点产品出货量
