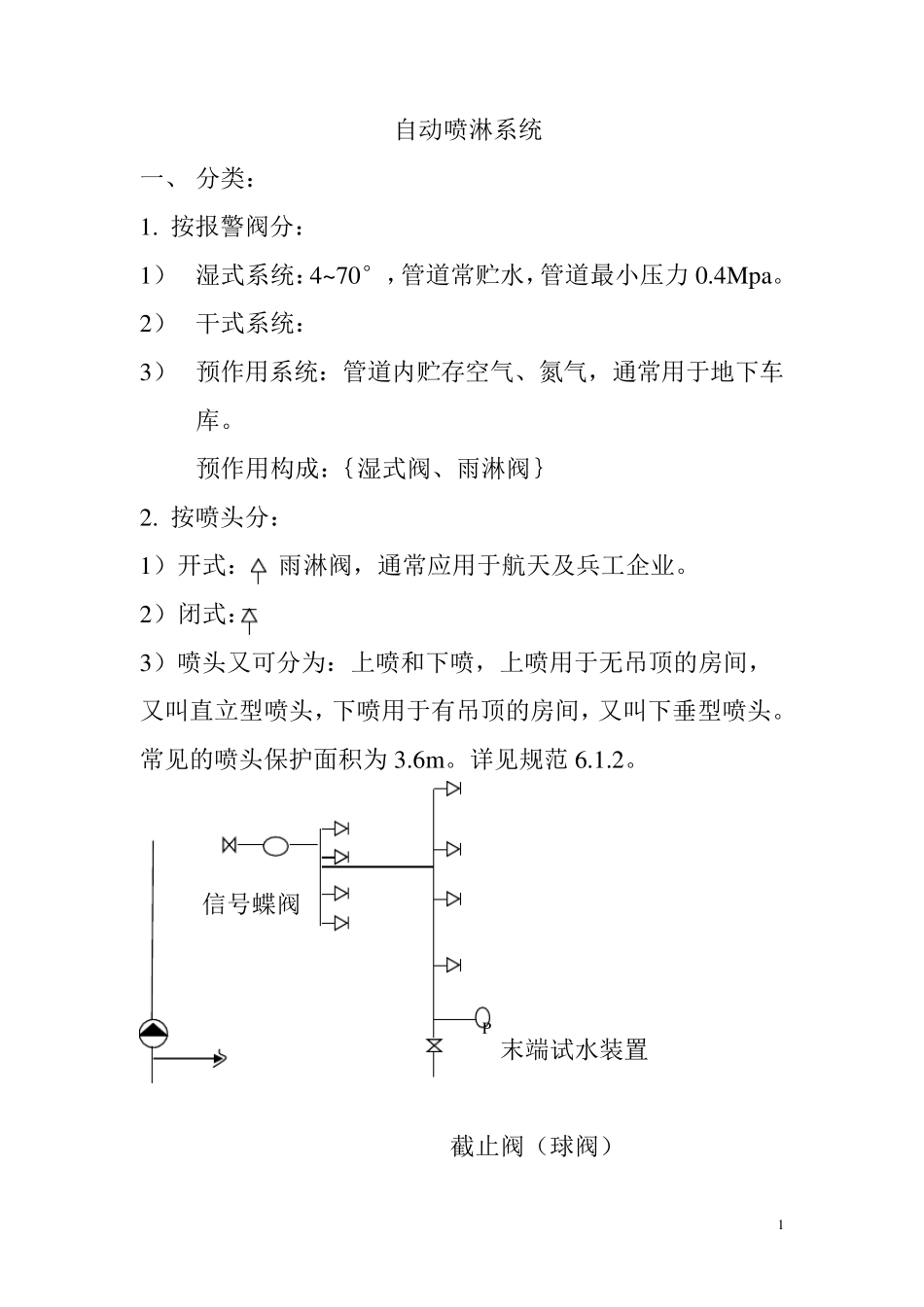

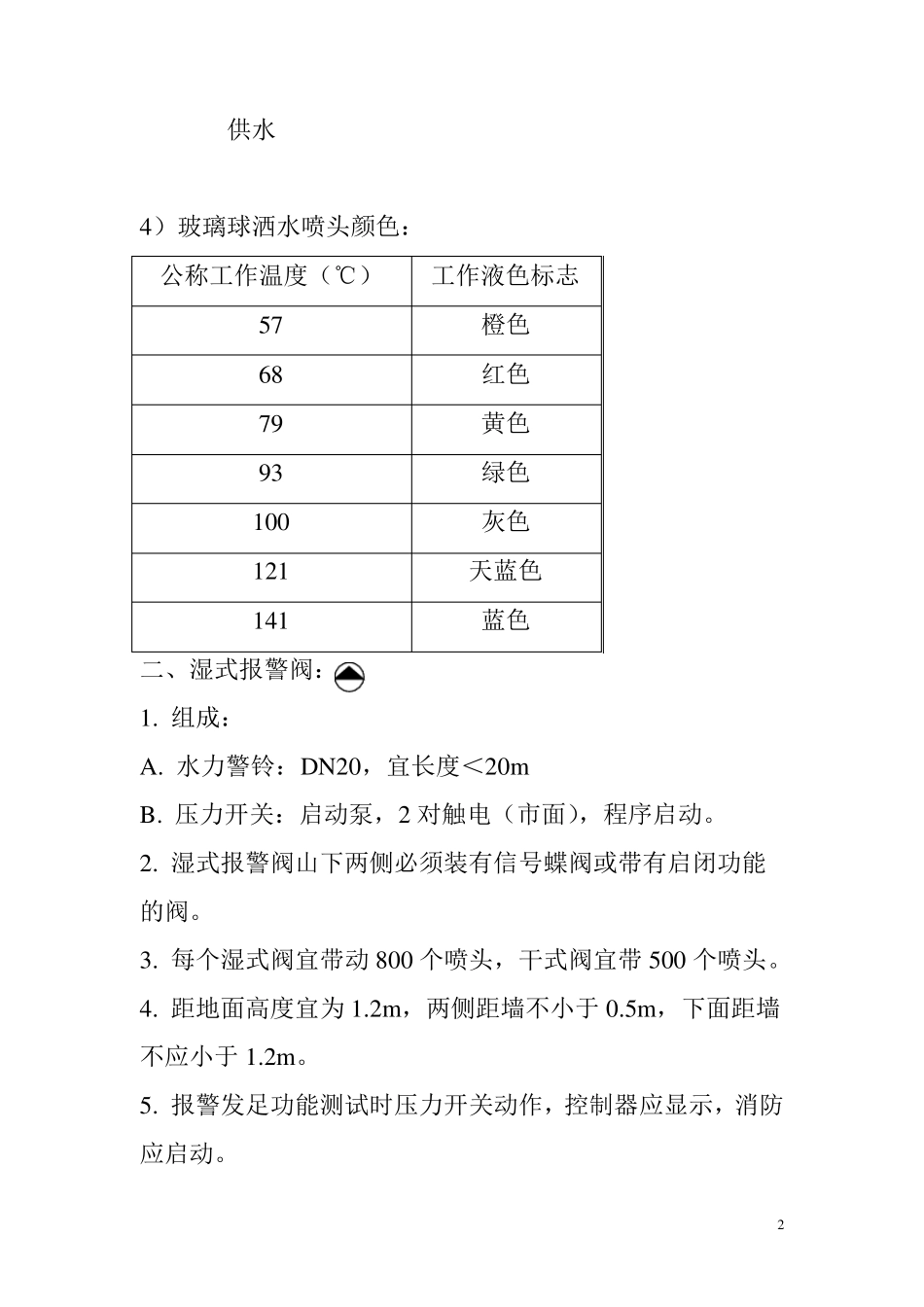

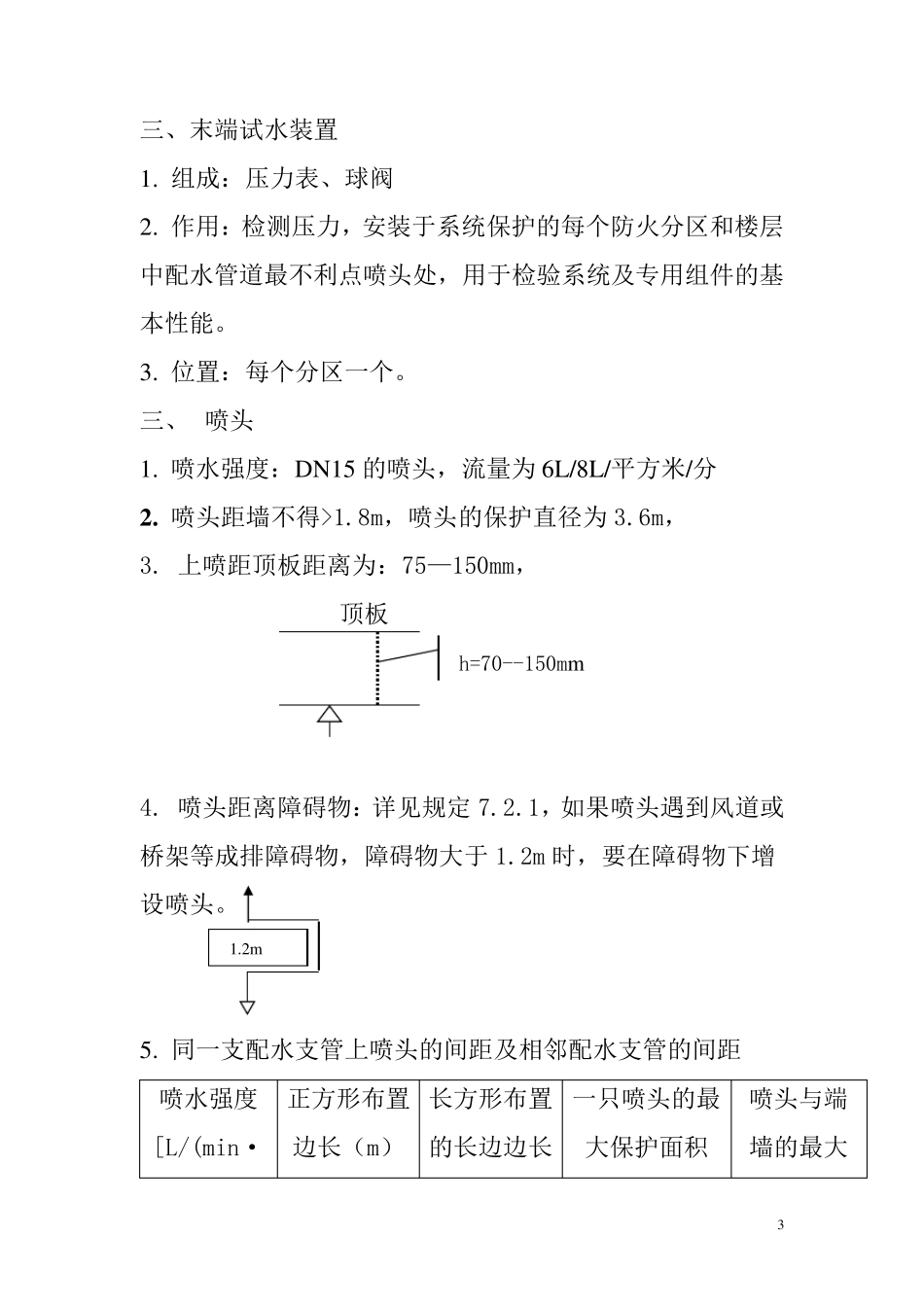

1 自动喷淋系统 一、 分类： 1. 按报警阀分： 1） 湿式系统：4~70°，管道常贮水，管道最小压力 0.4Mpa。 2） 干式系统： 3） 预作用系统：管道内贮存空气、氮气，通常用于地下车库。 预作用构成：｛湿式阀、雨淋阀｝ 2. 按喷头分： 1）开式： 雨淋阀，通常应用于航天及兵工企业。 2）闭式： 3）喷头又可分为：上喷和下喷，上喷用于无吊顶的房间，又叫直立型喷头，下喷用于有吊顶的房间，又叫下垂型喷头。常见的喷头保护面积为 3.6m。详见规范 6.1.2。 信号蝶阀 末端试水装置 截止阀（球阀） P 2 供水 4）玻璃球洒水喷头颜色： 公称工作温度（℃） 工作液色标志 57 橙色 68 红色 79 黄色 93 绿色 100 灰色 121 天蓝色 141 蓝色 二、湿式报警阀： 1. 组成： A. 水力警铃：DN20，宜长度＜20m B. 压力开关：启动泵，2 对触电（市面），程序启动。 2. 湿式报警阀山下两侧必须装有信号蝶阀或带有启闭功能的阀。 3. 每个湿式阀宜带动 800 个喷头，干式阀宜带 500 个喷头。 4. 距地面高度宜为 1.2m，两侧距墙不小于 0.5m，下面距墙不应小于 1.2m。 5. 报警发足功能测试时压力开关动作，控制器应显示，消防应启动。 3 三、末端试水装置 1. 组成：压力表、球阀 2. 作用：检测压力，安装于系统保护的每个防火分区和楼层中配水管道最不利点喷头处，用于检验系统及专用组件的基本性能。 3. 位置：每个分区一个。 三、 喷头 1. 喷水强度：DN15 的喷头，流量为6L/8L/平方米/分 2 . 喷头距墙不得>1.8m，喷头的保护直径为3.6m， 3. 上喷距顶板距离为：75—150mm， 顶板 4. 喷头距离障碍物：详见规定7.2.1，如果喷头遇到风道或桥架等成排障碍物，障碍物大于1.2m 时，要在障碍物下增设喷头。 5. 同一支配水支管上喷头的间距及相邻配水支管的间距 喷水强度[L/(min·正方形布置边长（m） 长方形布置的长边边长一只喷头的最大保护面积喷头与端墙的最大h=70--150mm 1.2m 4 m2] （m） （m2） 距离（m） 4 4.4 4.5 20.0 2.2 6 3.6 4.0 12.5 1.8 8 3.4 3.6 11.5 1.7 ≥12 3.0 3.6 9.0 1.5 注： 1. 仅在走道设置单排喷头的闭式系统，其喷头间距应按走道地面不留漏喷空白点确定。 2. 喷水强度大于8L/(min·m2)时，宜采用流量系数 K>80的喷头。 3. 货架内置的喷头的间距不应小于2m。并不应大于3m。 1）例： 已知上图长 5m ，宽为 4m ，...
