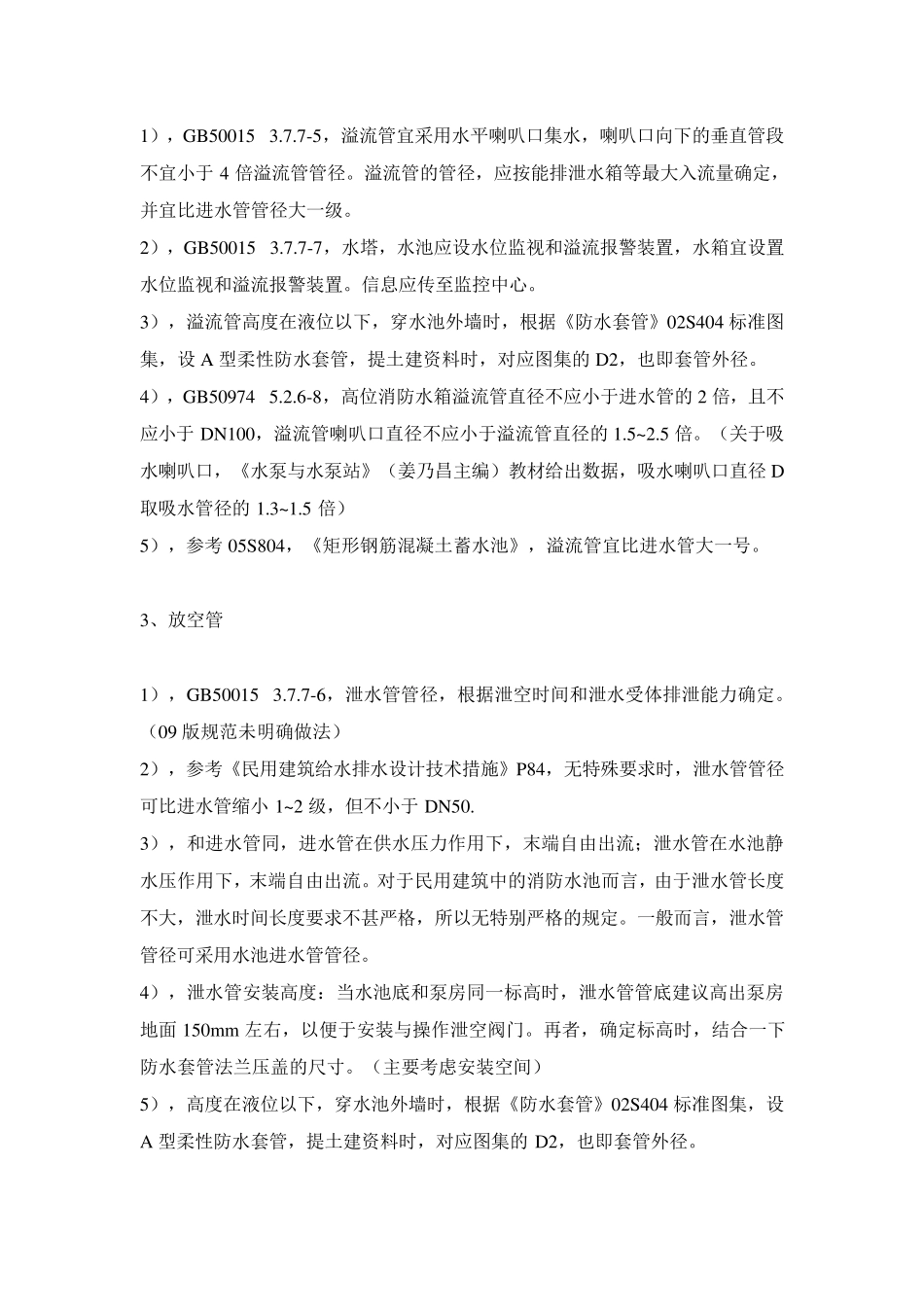

消防水池设计 一、消防水池 1、进水管 1），GB50015 3.2.4B，生活饮用水池（箱）进水口最低点高出溢流边缘应等于进水管管径，可介于 25~150mm。 2），GB50015 3.2.4C，向消防水池补水时，进水口最低点高出溢流边缘不应小于 150mm。 3），GB50974 4.3.3，消防水池进水管管径应经计算确定，且不应小于 DN100。 4），GB50974 4.3.5-3，消防水池进水管的平均流速不宜大于 1.5m/s。 5），消防水池进水管高度在液位以上，穿水池外墙时，设普通钢套管，比管径大两号即可。 6），GB50974 5.2.6-5，高位消防水箱 8h 充满水，进水管管径不应小于 DN32，且宜设液位阀或浮球阀。 7），GB50974 5.2.6-6，进水管管口最低点高出溢流水位不应小于 100mm，不应大于 150mm。 8），GB50974 5.2.6-7，当采用生活给水系统时，进水管不应淹没出流。 9），进水采用液压水位控制阀时，结合相关标准图，看阀体是池外安装还是池内安装。如阀体池外安装，还应考虑除进水管留洞外，阀体进水小浮球控制管（DN20 左右）的留洞。(留洞或留套管均可） 10），进水管的输水能力与管径、管长、市政供水压力等均相关，但现行规范对此存在空白。对于消防水池来说问题不大，当生活水池进水时，建议做相关技术处理。 2、溢流管 1），GB50015 3.7.7-5，溢流管宜采用水平喇叭口集水，喇叭口向下的垂直管段不宜小于4 倍溢流管管径。溢流管的管径，应按能排泄水箱等最大入流量确定，并宜比进水管管径大一级。 2），GB50015 3.7.7-7，水塔，水池应设水位监视和溢流报警装置，水箱宜设置水位监视和溢流报警装置。信息应传至监控中心。 3），溢流管高度在液位以下，穿水池外墙时，根据《防水套管》02S404 标准图集，设A 型柔性防水套管，提土建资料时，对应图集的D2，也即套管外径。 4），GB50974 5.2.6-8，高位消防水箱溢流管直径不应小于进水管的2 倍，且不应小于DN100，溢流管喇叭口直径不应小于溢流管直径的1.5~2.5 倍。（关于吸水喇叭口，《水泵与水泵站》（姜乃昌主编）教材给出数据，吸水喇叭口直径D取吸水管径的1.3~1.5 倍） 5），参考05S804，《矩形钢筋混凝土蓄水池》，溢流管宜比进水管大一号。 3、放空管 1），GB50015 3.7.7-6，泄水管管径，根据泄空时间和泄水受体排泄能力确定。（09 版规范未明确做法） 2），参考《民用建筑给水排水设计技术措施》P84，无特殊要求时，泄水管管径可比进水管缩小1~2 级，但不小于DN50. 3），和进...
