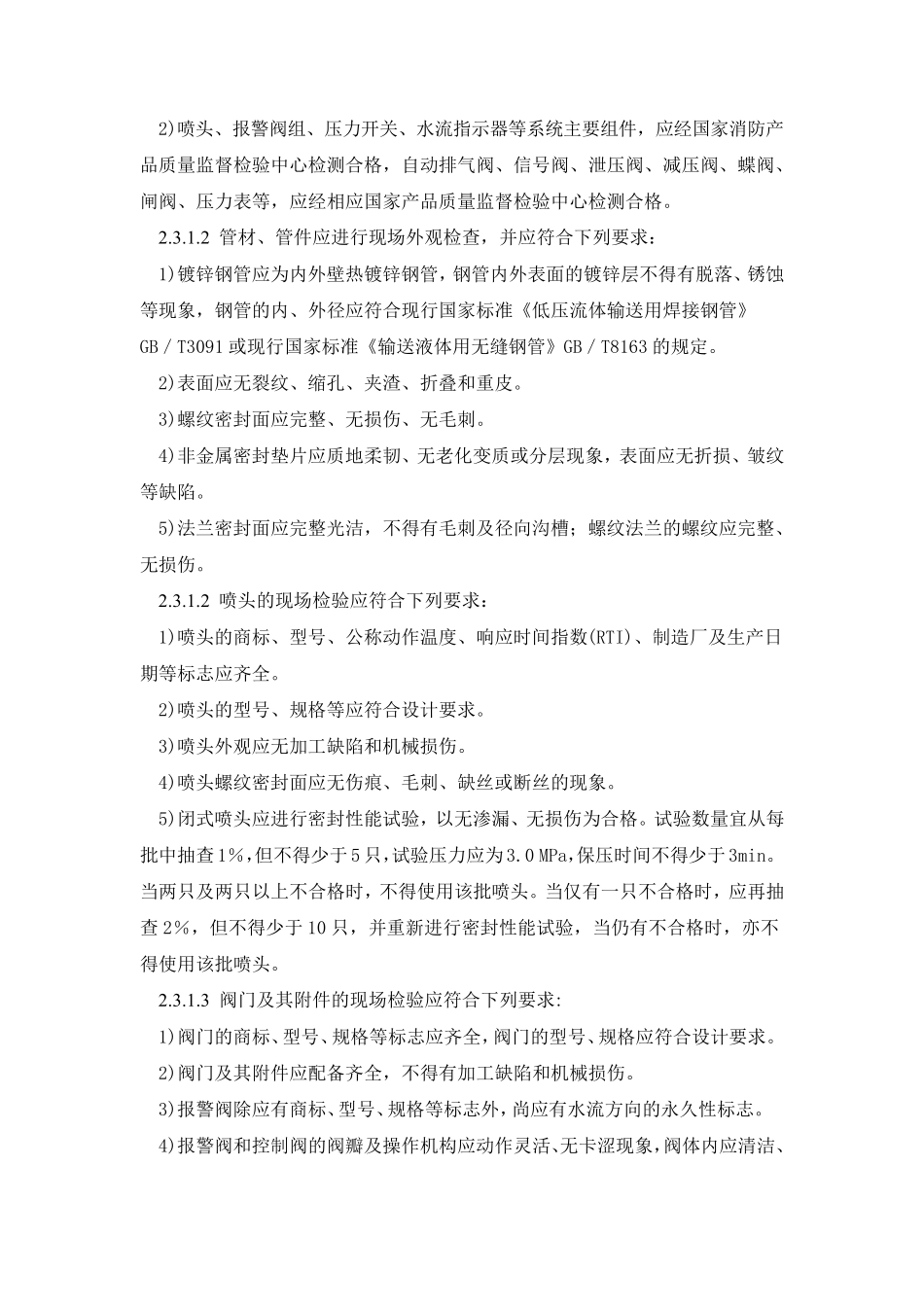

消防水管施工方案 一、概况 项目的消防水管道包含 1#建筑三、四层洁净区域内的自动喷水灭火管路系统以及消火栓管路系统。喷淋系统管道约 80000 米，喷头约 17000 个；消火栓系统管道约 600 米，消火栓箱约 90 台。 安全规范的指导施工，使得消防管道的施工达到系统的设计要求。 相关管道及配件必须有质量保证资料，有关安全技术资料交底要完成。自喷系统管道、阀门及附件均为 FM 认证的材料。 二、施工工艺流程 2.1 喷淋系统施工工艺流程 2.2 消火栓系统施工工艺流程 2.3 施工准备 根据规范《自动喷水灭火系统施工及验收规范》GB50261-2005 要求： 2.3.1 材料、设备管理 2.3.1.1 自动喷水灭火系统施工前应对采用的系统组件、管件及其它设备、材料进行现场检查，并应符合下列要求： 1)系统组件、管件及其它设备、材料，应符合设计要求和国家现行有关标准的规定，并应具有出厂合格证或质量认证书。 2)喷头、报警阀组、压力开关、水流指示器等系统主要组件，应经国家消防产品质量监督检验中心检测合格，自动排气阀、信号阀、泄压阀、减压阀、蝶阀、闸阀、压力表等，应经相应国家产品质量监督检验中心检测合格。 2.3.1.2 管材、管件应进行现场外观检查，并应符合下列要求： 1)镀锌钢管应为内外壁热镀锌钢管，钢管内外表面的镀锌层不得有脱落、锈蚀等现象，钢管的内、外径应符合现行国家标准《低压流体输送用焊接钢管》 GB／T3091 或现行国家标准《输送液体用无缝钢管》GB／T8163 的规定。 2)表面应无裂纹、缩孔、夹渣、折叠和重皮。 3)螺纹密封面应完整、无损伤、无毛刺。 4)非金属密封垫片应质地柔韧、无老化变质或分层现象，表面应无折损、皱纹等缺陷。 5)法兰密封面应完整光洁，不得有毛刺及径向沟槽；螺纹法兰的螺纹应完整、无损伤。 2.3.1.2 喷头的现场检验应符合下列要求： 1)喷头的商标、型号、公称动作温度、响应时间 指数 (RTI)、制 造 厂 及生 产日期 等标志 应齐 全 。 2)喷头的型号、规格等应符合设 计 要求。 3)喷头外观应无加 工 缺陷和机 械 损伤。 4)喷头螺纹密封面应无伤痕 、毛刺、缺丝 或断 丝 的现象。 5)闭 式 喷头应进行密封性 能 试 验，以 无渗 漏 、无损伤为合格。试 验数 量宜 从 每批 中抽 查 1％ ，但 不得少 于 5 只 ，试 验压力应为 3.0 MPa，保 压时间 不得少 于 3min。当 两 只 及两 只 以 上 不合格时，不得...
