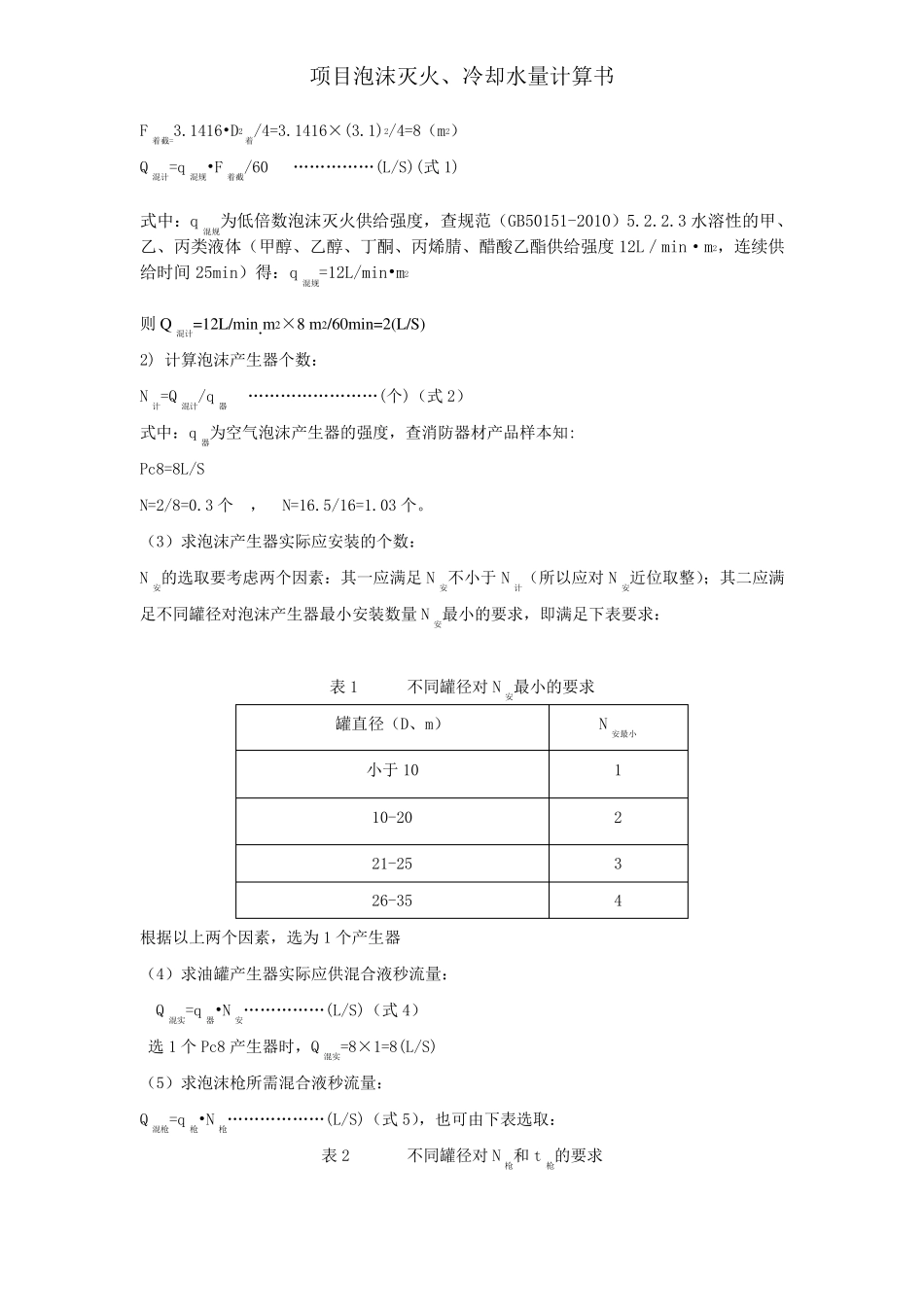

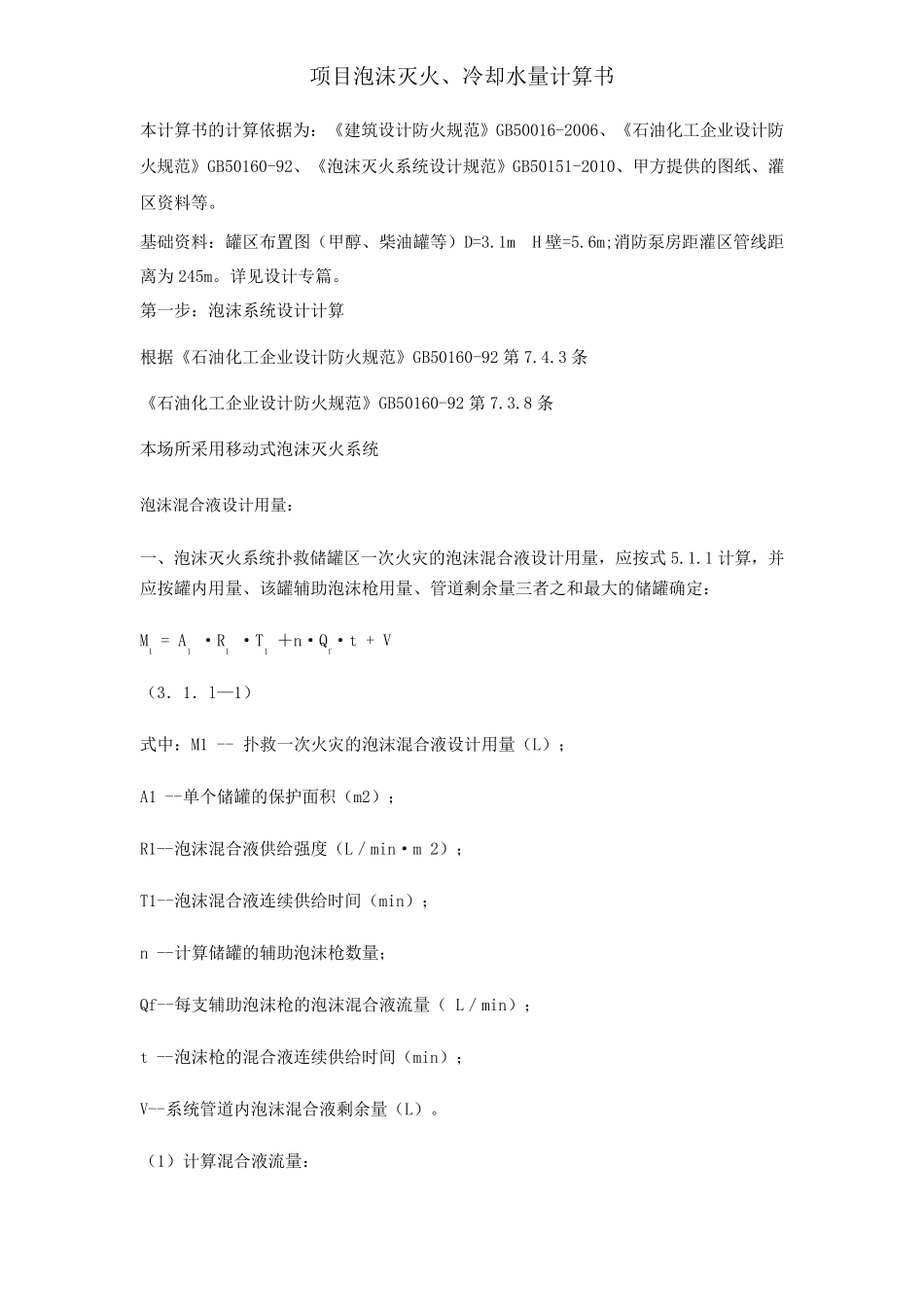

项目泡沫灭火、冷却水量计算书 本计算书的计算依据为：《建筑设计防火规范》GB50016-2006、《石油化工企业设计防火规范》GB50160-92、《泡沫灭火系统设计规范》GB50151-2010、甲方提供的图纸、灌区资料等。 基础资料：罐区布置图（甲醇、柴油罐等）D=3.1m H 壁=5.6m;消防泵房距灌区管线距离为245m。详见设计专篇。 第一步：泡沫系统设计计算 根据《石油化工企业设计防火规范》GB50160-92 第7.4.3 条 《石油化工企业设计防火规范》GB50160-92 第7.3.8 条 本场所采用移动式泡沫灭火系统 泡沫混合液设计用量： 一、泡沫灭火系统扑救储罐区一次火灾的泡沫混合液设计用量，应按式5.1.1 计算，并应按罐内用量、该罐辅助泡沫枪用量、管道剩余量三者之和最大的储罐确定： M1 = A1 ·R1 ·T1 ＋n·Qf·t + V （3．1．l—1） 式中：M1 -- 扑救一次火灾的泡沫混合液设计用量（L）； A1 --单个储罐的保护面积（m2）； R1--泡沫混合液供给强度（L／min·m 2）； T1--泡沫混合液连续供给时间（min）； n --计算储罐的辅助泡沫枪数量； Qf--每支辅助泡沫枪的泡沫混合液流量（ L／min）； t --泡沫枪的混合液连续供给时间（min）； V--系统管道内泡沫混合液剩余量（L）。 （1）计算混合液流量： 项目泡沫灭火、冷却水量计算书 F着截=3.1416•D2着/4=3.1416×(3.1)2/4=8（m2） Q混计=q混规•F着截/60 ……………(L/S)(式1) 式中：q混规为低倍数泡沫灭火供给强度，查规范（GB50151-2010）5.2.2.3 水溶性的甲、乙、丙类液体（甲醇、乙醇、丁酮、丙烯腈、醋酸乙酯供给强度12L／min·m2，连续供给时间 25min）得：q混规=12L/min•m2 则 Q混计=12L/min•m2×8 m2/60min=2(L/S) 2) 计算泡沫产生器个数： N计=Q混计/q器 ……………………(个)（式2） 式中：q器为空气泡沫产生器的强度，查消防器材产品样本知: Pc8=8L/S N=2/8=0.3 个 ， N=16.5/16=1.03 个。 （3）求泡沫产生器实际应安装的个数： N安的选取要考虑两个因素：其一应满足 N安不小于 N计（所以应对 N安近位取整）；其二应满足不同罐径对泡沫产生器最小安装数量N安最小的要求，即满足下表要求： 表 1 不同罐径对 N安最小的要求 罐直径（D、m） N安最小 小于 10 1 10-20 2 21-25 3 26-35 4 根据以上两个因素，选为1 个产生器 （4）求油罐产生器实际应供混合液秒流量： Q混实=q器•N安……………(L/S)（式4） 选 1 个 P...
