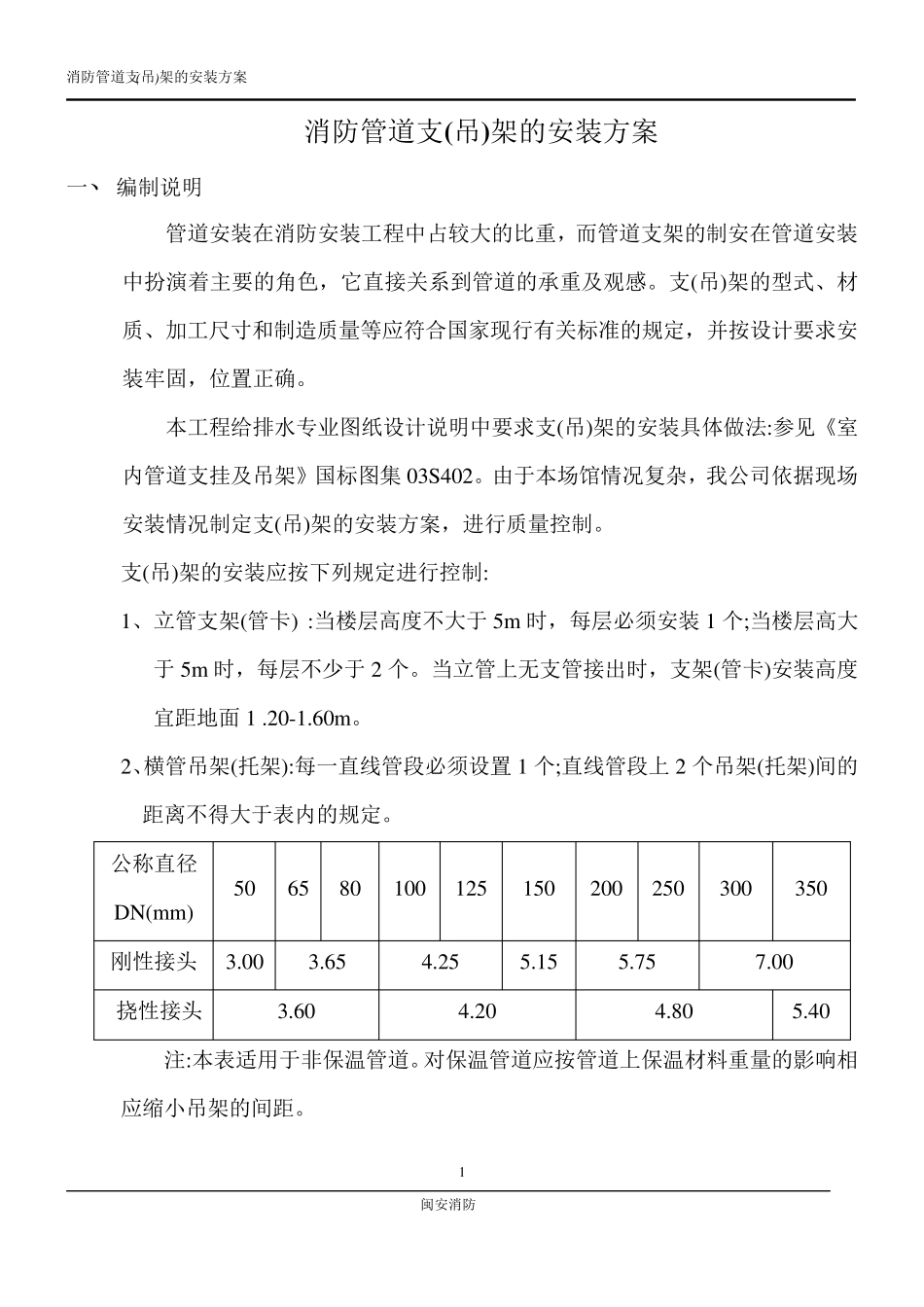

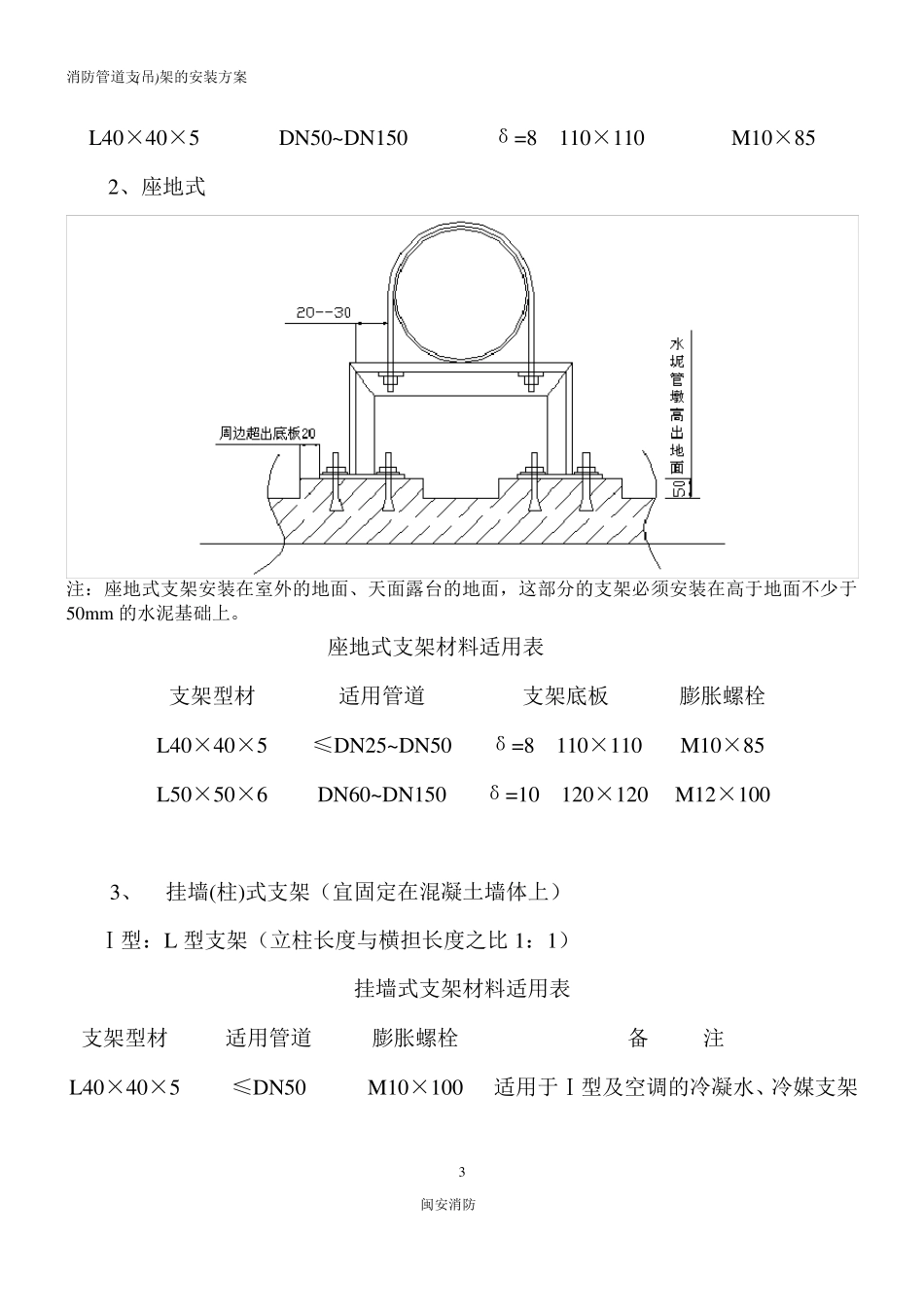

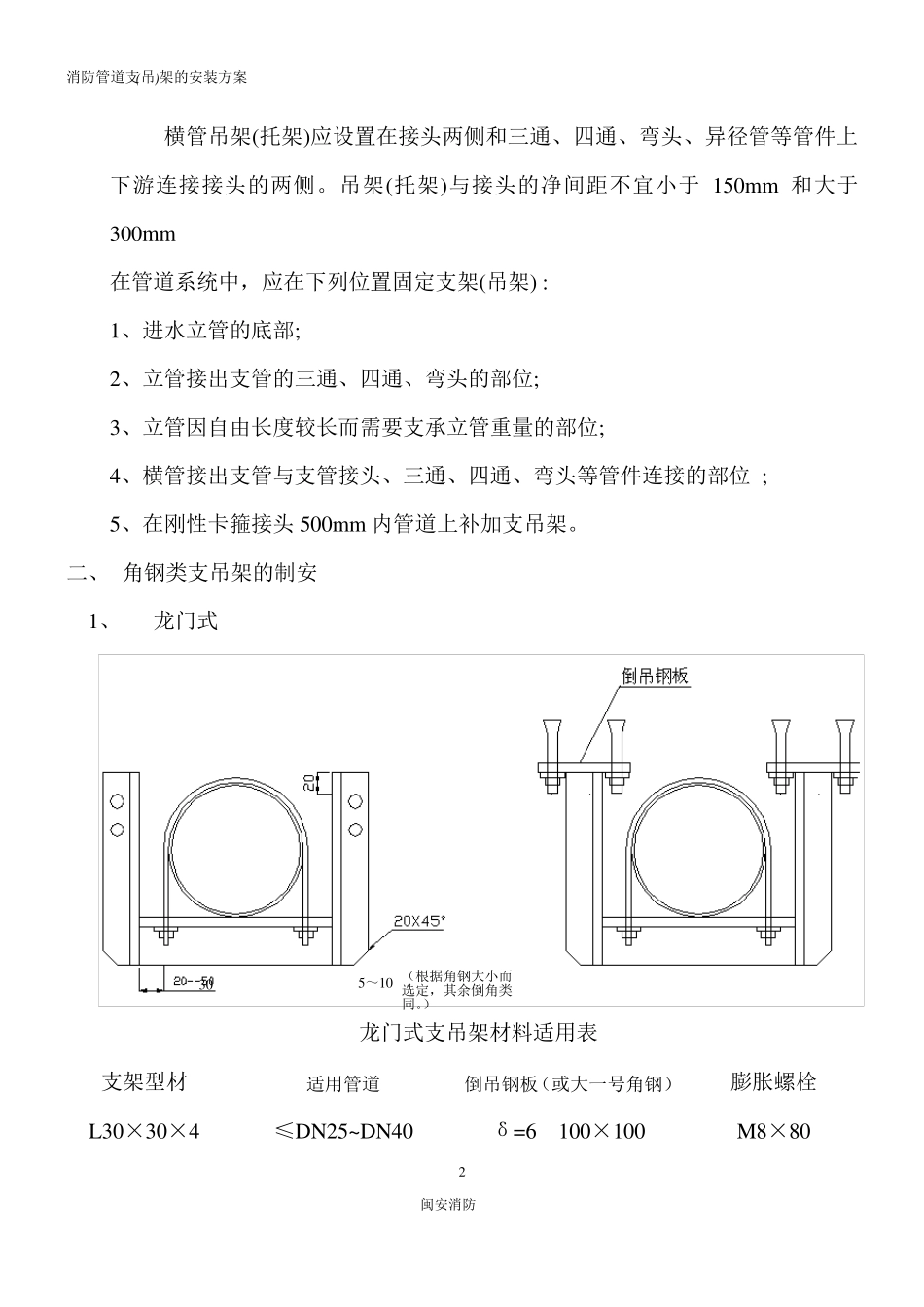

消防管道支(吊)架的安装方案 闽安消防 1 消防管道支(吊)架的安装方案 一、编制说明 管道安装在消防安装工程中占较大的比重，而管道支架的制安在管道安装中扮演着主要的角色，它直接关系到管道的承重及观感。支(吊)架的型式、材质、加工尺寸和制造质量等应符合国家现行有关标准的规定，并按设计要求安装牢固，位置正确。 本工程给排水专业图纸设计说明中要求支(吊)架的安装具体做法:参见《室内管道支挂及吊架》国标图集 03S402。由于本场馆情况复杂，我公司依据现场安装情况制定支(吊)架的安装方案，进行质量控制。 支(吊)架的安装应按下列规定进行控制: 1、立管支架(管卡) :当楼层高度不大于 5m 时，每层必须安装1 个;当楼层高大于 5m 时，每层不少于 2 个。当立管上无支管接出时，支架(管卡)安装高度宜距地面 1 .20-1.60m 。 2、横管吊架(托架):每一直线管段必须设置 1 个;直线管段上 2 个吊架(托架)间的距离不得大于表内的规定。 公称直径DN(m m ) 50 65 80 100 125 150 200 250 300 350 刚性接头 3.00 3.65 4.25 5.15 5.75 7.00 挠性接头 3.60 4.20 4.80 5.40 注:本表适用于非保温管道。对保温管道应按管道上保温材料重量的影响相应缩小吊架的间距。 消防管道支(吊)架的安装方案 闽安消防 2 横管吊架(托架)应设置在接头两侧和三通、四通、弯头、异径管等管件上下游连接接头的两侧。吊架(托架)与接头的净间距不宜小于150mm 和大于300mm 在管道系统中，应在下列位置固定支架(吊架) : 1、进水立管的底部; 2、立管接出支管的三通、四通、弯头的部位; 3、立管因自由长度较长而需要支承立管重量的部位; 4、横管接出支管与支管接头、三通、四通、弯头等管件连接的部位 ; 5、在刚性卡箍接头500mm 内管道上补加支吊架。 二、 角钢类支吊架的制安 1、 龙门式 龙门式支吊架材料适用表 支架型材 适用管道 倒吊钢板（或大一号角钢） 膨胀螺栓 L30×30×4 ≤DN25~DN40 δ=6 100×100 M8×80 30 5～10 （根据角钢大小而选定，其余倒角类同。） 消防管道支(吊)架的安装方案 闽安消防 3 L40×40×5 DN50~DN150 δ=8 110×110 M10×85 2、座地式 注：座地式支架安装在室外的地面、天面露台的地面，这部分的支架必须安装在高于地面不少于50mm 的水泥基础上。 座地式支架材料适用表 支架型材 适用管道 支架底板 膨胀螺栓 L40×40×5 ≤DN25~DN50 δ=8 110×...
