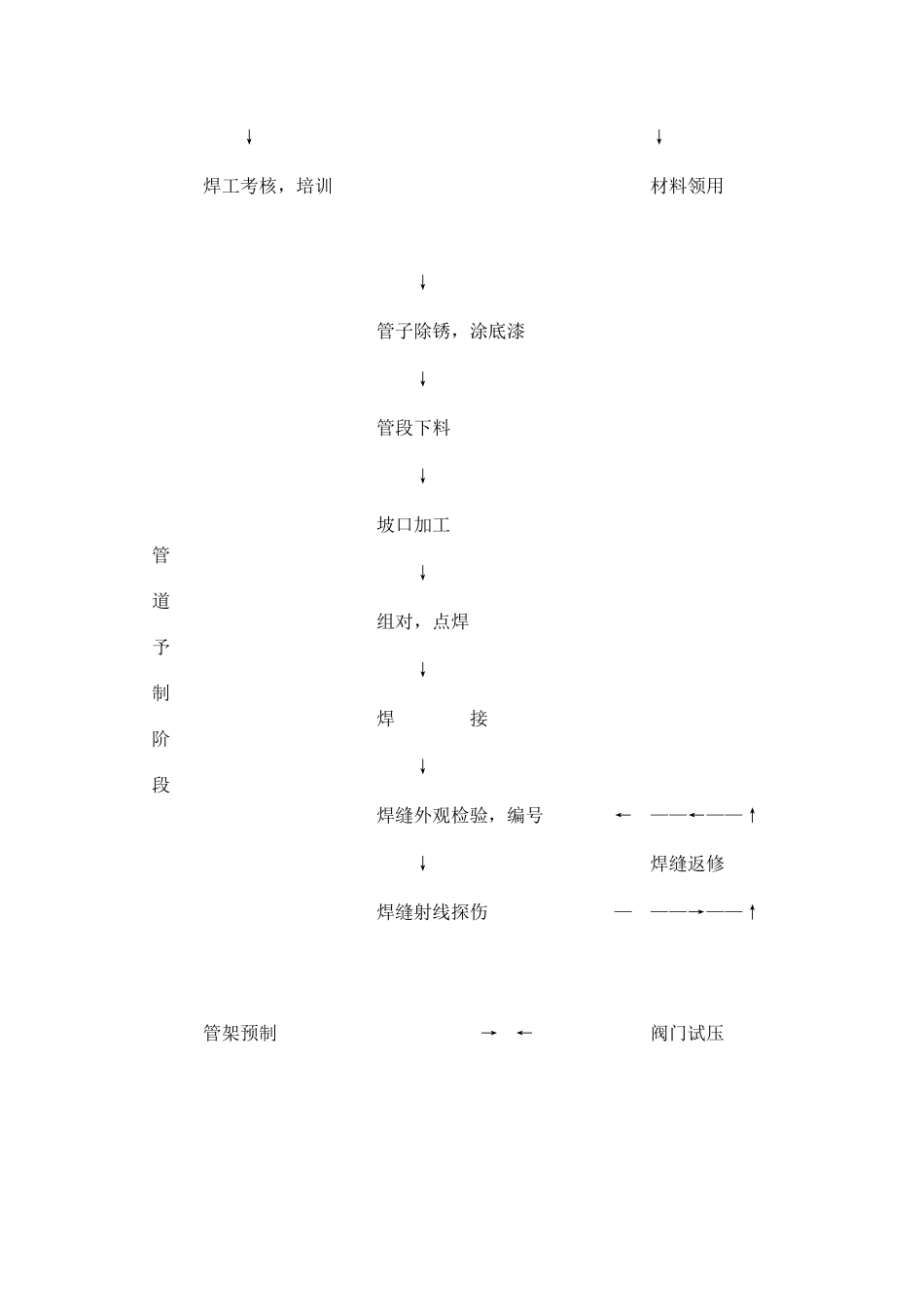

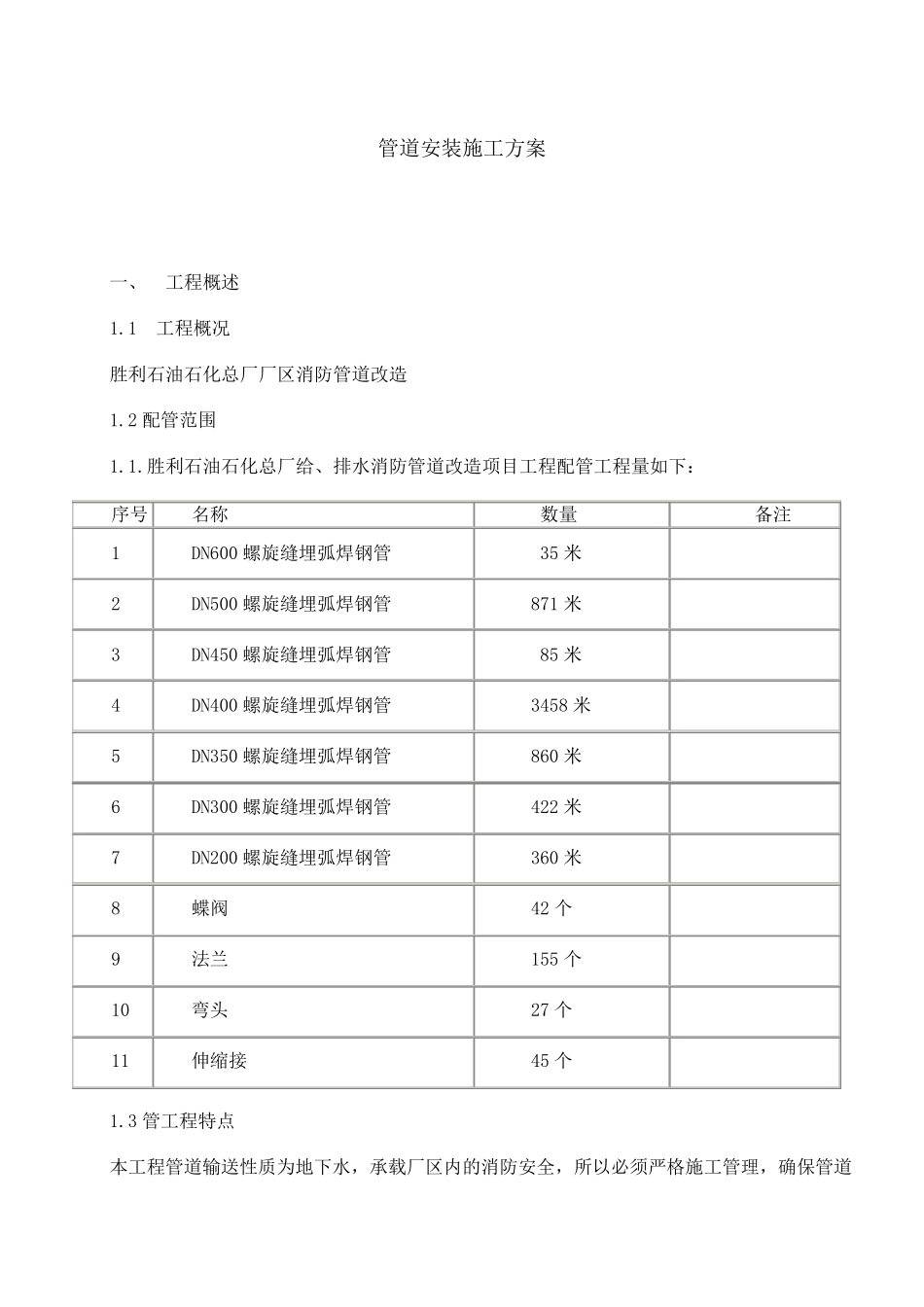

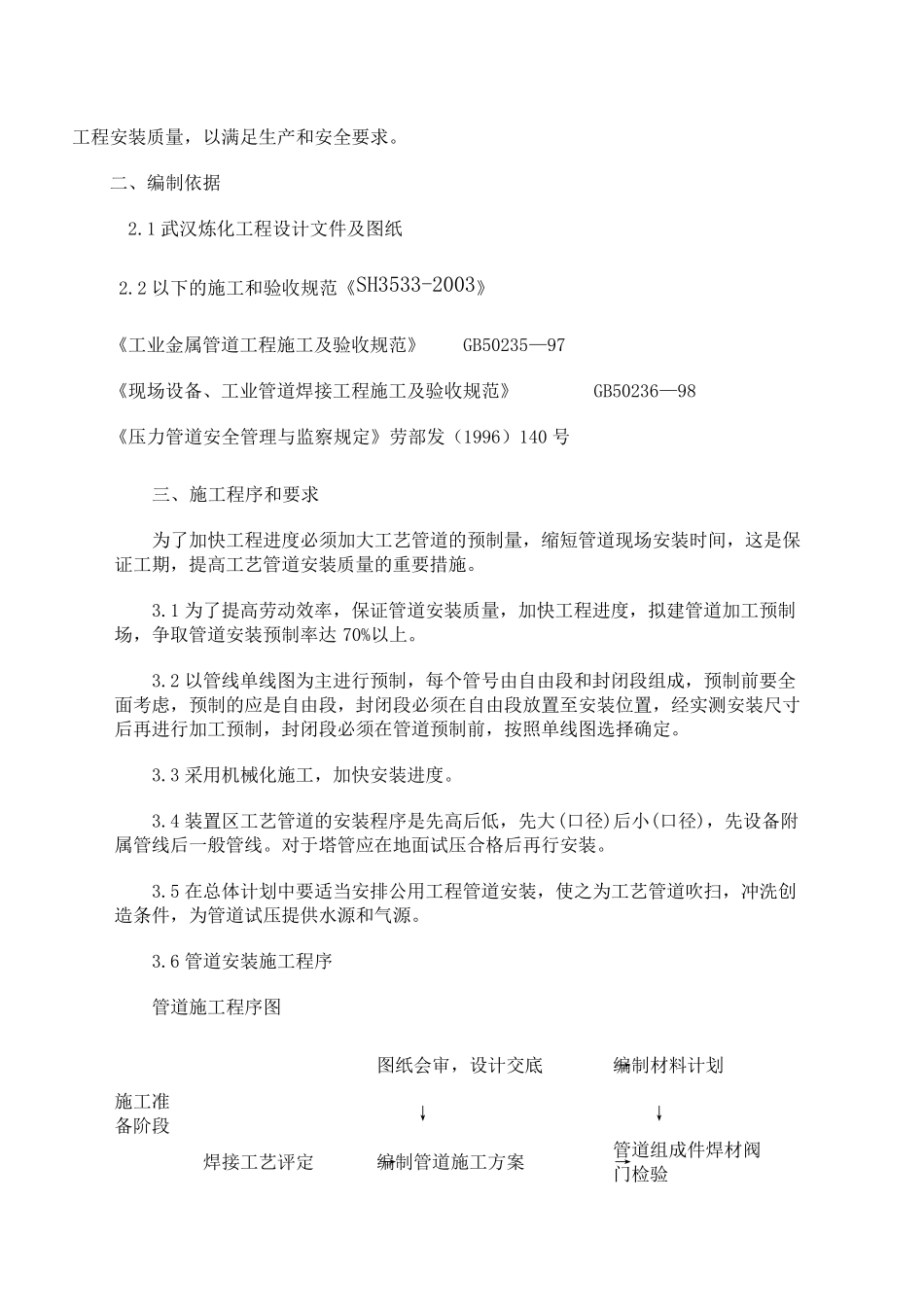

管道安装施工方案 一、 工程概述 1.1 工程概况 胜利石油石化总厂厂区消防管道改造 1.2 配管范围 1.1.胜利石油石化总厂给、排水消防管道改造项目工程配管工程量如下： 序号 名称 数量 备注 1 DN600 螺旋缝埋弧焊钢管 35 米 2 DN500 螺旋缝埋弧焊钢管 871 米 3 DN450 螺旋缝埋弧焊钢管 85 米 4 DN400 螺旋缝埋弧焊钢管 3458 米 5 DN350 螺旋缝埋弧焊钢管 860 米 6 DN300 螺旋缝埋弧焊钢管 422 米 7 DN200 螺旋缝埋弧焊钢管 360 米 8 蝶阀 42 个 9 法兰 155 个 10 弯头 27 个 11 伸缩接 45 个 1.3 管工程特点 本工程管道输送性质为地下水，承载厂区内的消防安全，所以必须严格施工管理，确保管道工程安装质量，以满足生产和安全要求。 二、编制依据 2.1 武汉炼化工程设计文件及图纸 2.2 以下的施工和验收规范《SH3533-2003》 《工业金属管道工程施工及验收规范》 GB50235—97 《现场设备、工业管道焊接工程施工及验收规范》 GB50236—98 《压力管道安全管理与监察规定》劳部发（1996）140 号 三、施工程序和要求 为了加快工程进度必须加大工艺管道的预制量，缩短管道现场安装时间，这是保证工期，提高工艺管道安装质量的重要措施。 3.1 为了提高劳动效率，保证管道安装质量，加快工程进度，拟建管道加工预制场，争取管道安装预制率达 70%以上。 3.2 以管线单线图为主进行预制，每个管号由自由段和封闭段组成，预制前要全面考虑，预制的应是自由段，封闭段必须在自由段放置至安装位置，经实测安装尺寸后再进行加工预制，封闭段必须在管道预制前，按照单线图选择确定。 3.3 采用机械化施工，加快安装进度。 3.4 装置区工艺管道的安装程序是先高后低，先大(口径)后小(口径)，先设备附属管线后一般管线。对于塔管应在地面试压合格后再行安装。 3.5 在总体计划中 要适 当 安排 公 用工程管道安装，使 之 为工艺管道吹 扫 ，冲 洗 创造 条 件，为管道试压提供 水 源 和气 源 。 3.6 管道安装施工程序 管道施工程序图 施工准备阶 段 图纸会 审 ，设计交 底 →编制材 料 计划 ↓ ↓ 焊接工艺评 定 →编制管道施工方 案 →管道组成件焊材 阀门 检 验 ↓ ↓ 焊工考核，培训 材料领用 管 道 予 制 阶 段 ↓ 管子除锈，涂底漆 ↓ 管段下料 ↓ 坡口加工 ↓ 组对，点焊 ↓ 焊 接 ↓ 焊缝外观检验，编号...
