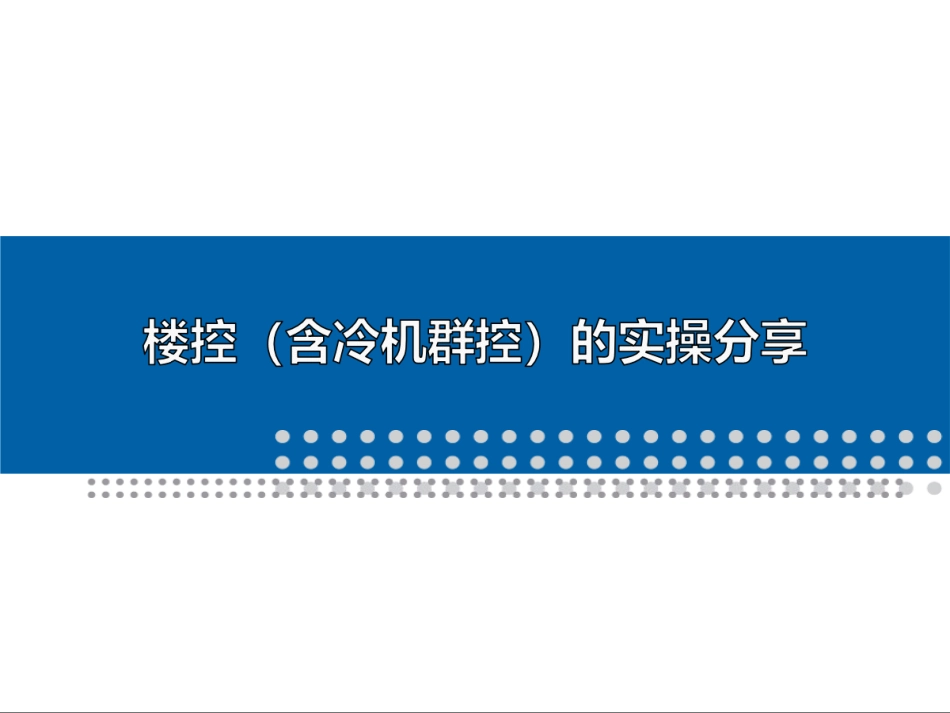

楼控含冷机群控技术的分享VIP免费

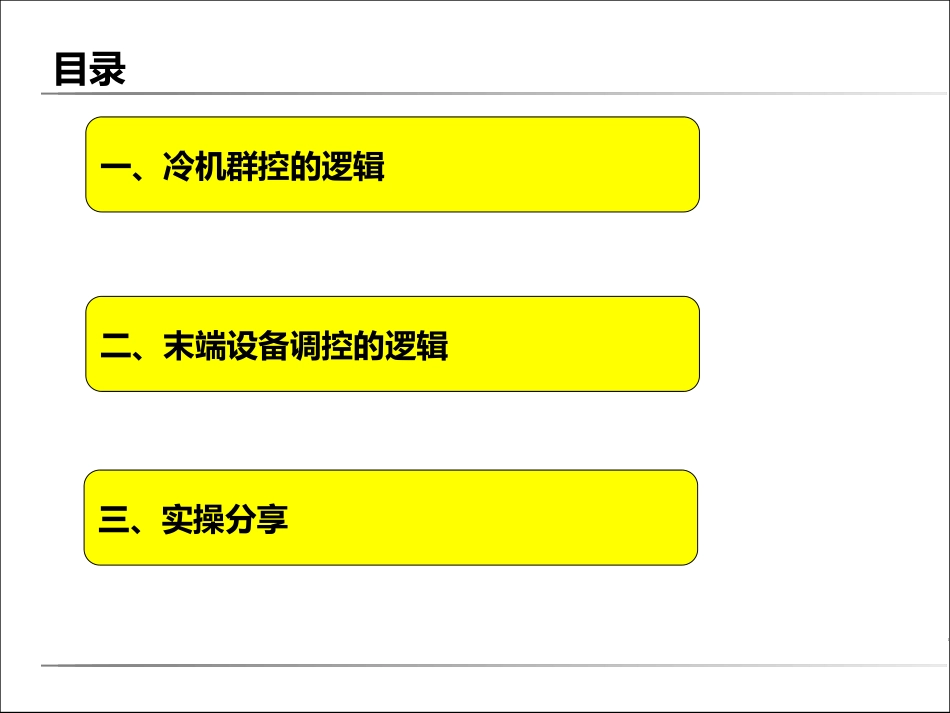

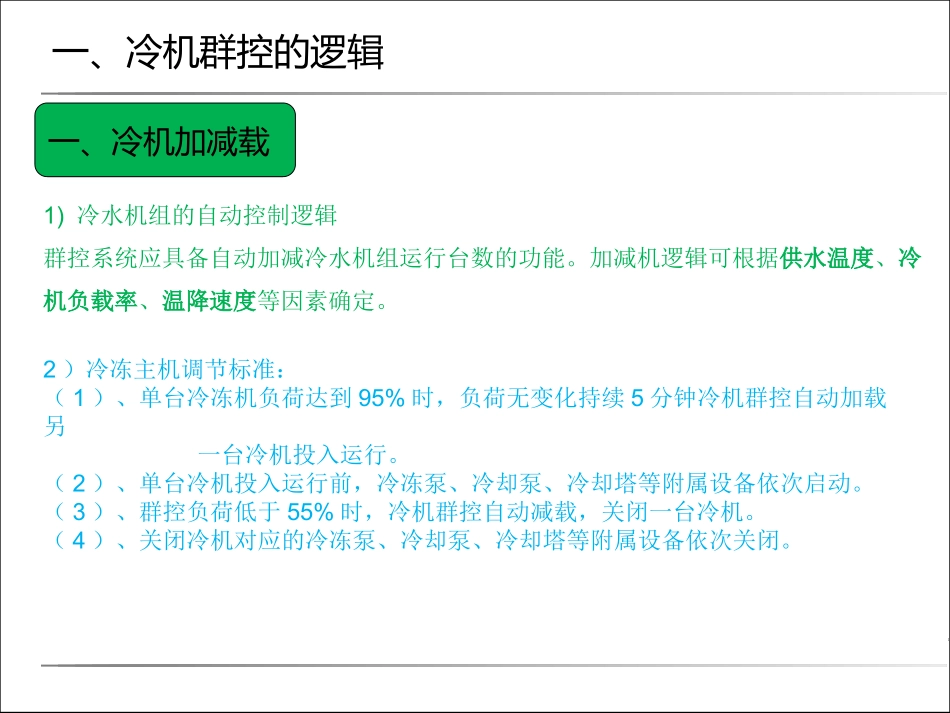

目录一、冷机群控的逻辑二、末端设备调控的逻辑三、实操分享一、冷机群控的逻辑1)冷水机组的自动控制逻辑群控系统应具备自动加减冷水机组运行台数的功能。加减机逻辑可根据供水温度、冷机负载率、温降速度等因素确定。2）冷冻主机调节标准：（1）、单台冷冻机负荷达到95%时，负荷无变化持续5分钟冷机群控自动加载另一台冷机投入运行。（2）、单台冷机投入运行前，冷冻泵、冷却泵、冷却塔等附属设备依次启动。（3）、群控负荷低于55%时，冷机群控自动减载，关闭一台冷机。（4）、关闭冷机对应的冷冻泵、冷却泵、冷却塔等附属设备依次关闭。一、冷机加减载一、冷机群控的逻辑一、冷机加减载一、冷机群控的逻辑一、冷机加减载程序执行过渡季节制冷季节制冷季节参数设定冷冻水出水温度设定为8℃，1#、2#、3#、4#冷机纳入群控。冷冻水出水温度设定为6℃，1#、2#、3#、4#冷机纳入群控。闭店延时模式开机开机时间到，首先开启第一台大冷机；开机时间到，首先开启第1~2台大冷机；加载（1）第一台离心机组开启后50分钟后，冷冻水总管供水温度大于8℃且第一名离心冷机负荷大于95%，持续10分钟，开启第二名冷机；当冷冻水总管供水温度大于8℃且2台冷机离心冷机负荷均大于95%，持续10分钟，开启第三台冷机。（1）当冷冻水总管供水温度大于t℃且2台冷机离心冷机负荷均大于95%，持续10分钟，开启第三台冷机。减载（1）一台离心冷机运行，冷冻水总管供水温度小于8℃且单台离心冷机负荷小于55%，关闭大冷机同时开启小冷机。（2）两台离心冷机运行，冷冻水总管供水温度小于t℃且两台离心冷机平均负荷小于55%，持续10分钟后，关闭第二名离心冷机。（3）三台离心冷机运行，冷冻水总管供水温度小于t℃且三台离心冷机平均负荷小于55%，持续10分钟后，关闭第三名离心冷机。（1）一台离心冷机运行，冷冻水总管供水温度小于6℃且单台离心冷机平均负荷小于55%，关闭大冷机同时开启小冷机。（2）两台离心冷机运行，冷冻水总管供水温度小于t℃且两台离心冷机平均负荷小于55%，持续10分钟后，关闭第二名离心冷机。（3）三台离心冷机运行，冷冻水总管供水温度小于t℃且三台离心冷机平均负荷小于55%，持续10分钟后，关闭第三名离心冷机。3）闭店关机后，开启1台小冷机运行，同时需关闭分集水器除影城之外所有环路电动阀，影城闭店后，电动阀需全部开启。一、冷机群控的逻辑一、冷机加减载拓展问题：1、为什么过渡季节优先开启大冷机而不是小冷机？2、冷机的负荷系数小于55%时为什么就要减载？一、冷机群控的逻辑二、冷冻水泵变频2)冷冻水泵的自动控制逻辑根据供回水总管的压差或温差自动调整冷冻水泵的运行转速（偏差值可设定）：●压差低于设定值-偏差或温差高于设定值+偏差时，增加水泵频率●压差高于设定值+偏差或温差低于设定值-偏差时，降低水泵频率。频率不应低于35Hz。●单台水泵运行且水泵频率降至下限，压差仍高于设定值+偏差或温差仍低于设定值-偏差时，水泵频率不变，开启压差旁通阀调节开度。一、冷机群控的逻辑二、冷冻水泵变频冷冻水泵开启数量一台小泵一台大泵两台大泵三台大泵总管压差100120150200最不利末端50505050冷冻水供回水压差初始设定值（kPa）一、冷机群控的逻辑二、冷冻水泵变频冷冻泵调频策略1设定冷冻泵调频下限35Hz，冷冻泵流量上限50Hz（冷冻泵最大流量）。压差旁通阀开度0%2若集分水器压差小于0.16Mpa（可修改）或冷冻水供回水温差大于t℃，先减小压差旁通阀开度直到0%时，再增大冷冻泵频率，直到50HZ满频。3若集分水器压差大于0.14Mpa并且冷冻水温差小于5℃（可修改），先减小冷冻泵频率，当冷冻泵频率减小到35Hz（可修改），再增大压差旁通阀开度，直到100%。一、冷机群控的逻辑二、冷冻水泵变频拓展问题：1、压差旁通阀的作用是什么？2、水泵的变频下限为什么是35HZ？一、冷机群控的逻辑三、冷却塔风扇变频4)冷却塔风机的自动控制逻辑根据冷却塔出水温度自动调整冷却塔风机的运行台数及频率（偏差值可设定）：●冷却塔开始运行时，所有风机均开启；冷却塔停止运行时，风机均关闭。●出塔温度高于设定值+偏差时，整体提高风机运行频率。●出塔温度低于设定值-偏差时，整体降低风...
