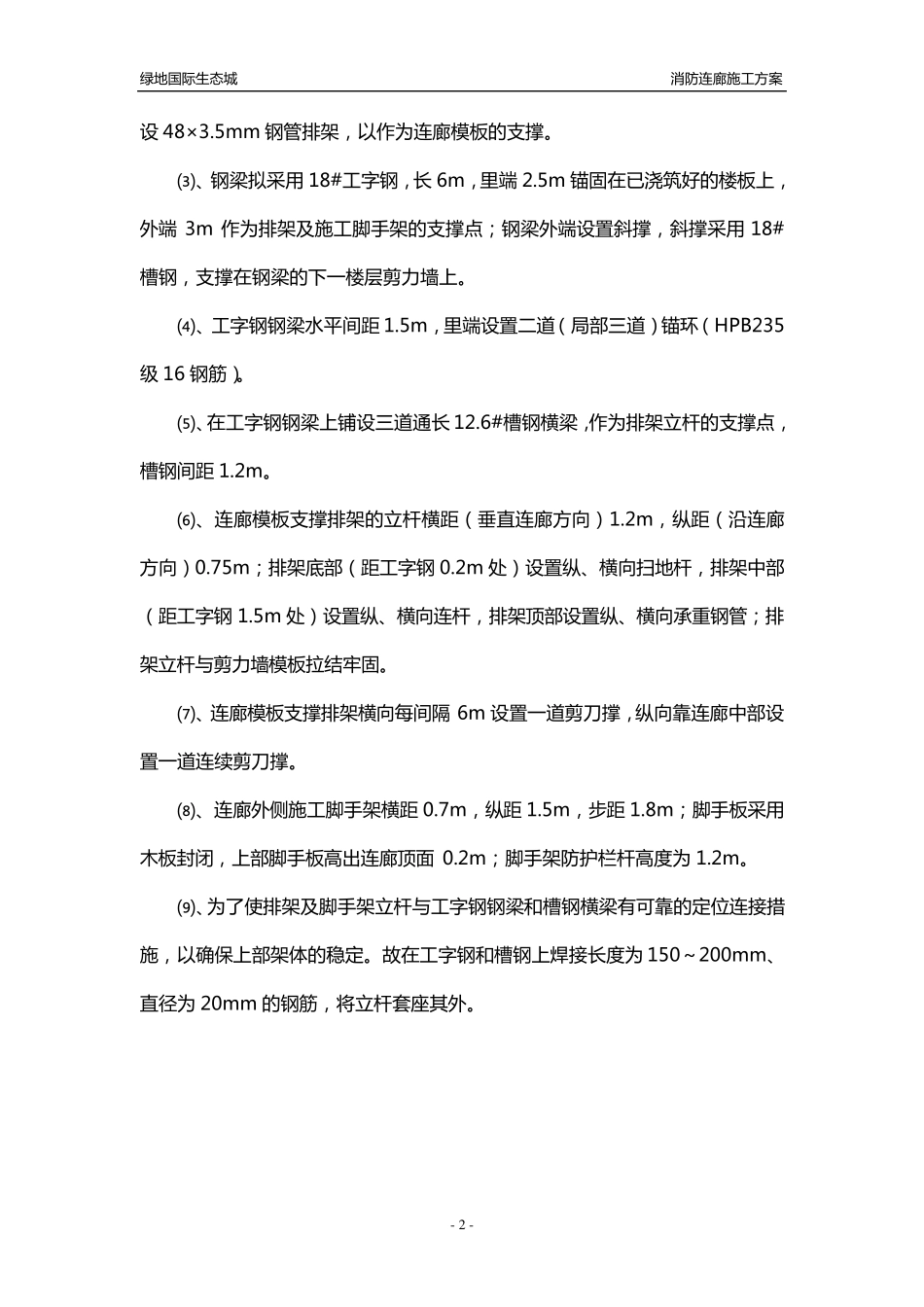

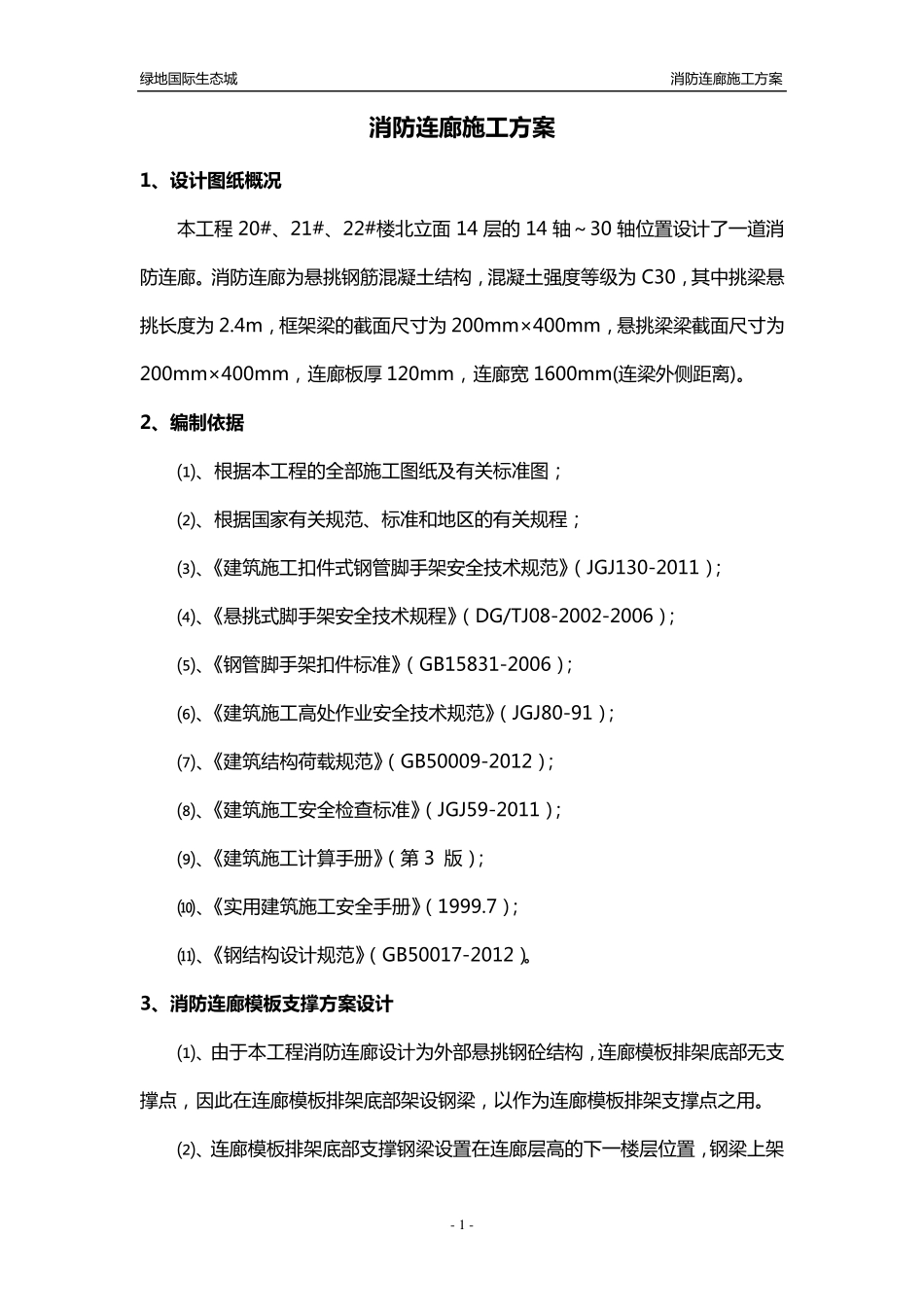

绿 地 国 际 生 态 城 消 防 连 廊 施 工 方 案 - 1 - 消 防 连 廊 施 工 方 案 1、设计图纸概况 本 工 程 20#、 21#、 22#楼 北 立 面14 层 的 14 轴 ～ 30 轴 位 置 设 计 了 一 道 消防 连 廊 。 消 防 连 廊 为 悬 挑 钢 筋 混 凝 土 结 构 ， 混 凝 土 强 度 等 级 为 C30， 其 中 挑 梁 悬挑 长 度 为 2.4m， 框 架 梁 的 截 面 尺 寸 为 200mm×400mm， 悬 挑 梁 梁 截 面 尺 寸 为200mm×400mm， 连 廊 板 厚 120mm， 连 廊 宽 1600mm(连 梁 外 侧 距 离 )。 2、编制依据 ⑴、 根据本 工 程 的 全部施 工 图纸及有关标准图； ⑵、 根据国 家有关规范、 标准和地 区的 有关规程 ； ⑶、《建筑施 工 扣件式钢 管脚手架 安全技术规范》（JGJ130-2011）； ⑷、《悬 挑 式脚手架 安全技术规程 》（DG/TJ08-2002-2006）； ⑸、《钢 管脚手架 扣件标准》（GB15831-2006）； ⑹、《建筑施 工 高处作业安全技术规范》（JGJ80-91）； ⑺、《建筑结 构 荷载规范》（GB50009-2012）； ⑻、《建筑施 工 安全检查标准》（JGJ59-2011）； ⑼、《建筑施 工 计 算手册》（第 3 版）； ⑽、《实用建筑施 工 安全手册》（1999.7）； ⑾、《钢 结 构 设 计 规范》（GB50017-2012）。 3、消 防 连 廊 模板支撑方 案 设计 ⑴、 由于本 工 程 消 防 连 廊 设 计 为 外 部悬 挑 钢 砼结 构 ， 连 廊 模板 排架 底部无支撑点， 因此在连 廊 模板 排架 底部架 设 钢 梁 ， 以作为 连 廊 模板 排架 支撑点之用。 ⑵、 连 廊 模板 排架 底部支撑钢 梁 设 置 在连 廊 层 高的 下一 楼 层 位 置 ， 钢 梁 上架绿 地 国 际 生 态 城 消 防 连 廊 施 工 方 案 - 2 - 设 48×3.5mm 钢 管 排 架 ， 以 作 为 连 廊 模 板 的 支 撑 。 ⑶、钢 梁拟采用 18#工 字钢 ， 长 6m， 里端 2.5m 锚固在已浇筑好的 楼板 上，外端 3m 作 为 排 架 及施 工 脚手架 的 支 撑 点；钢 梁外端设 置斜撑 ， 斜撑 采用 18#槽钢 ， 支 撑 在钢 梁的 下一楼层剪力墙上。 ⑷、工 字钢 钢 梁水平间距 1.5m， 里端设 置二道（局部三道）锚环（HPB235级 16 ...
