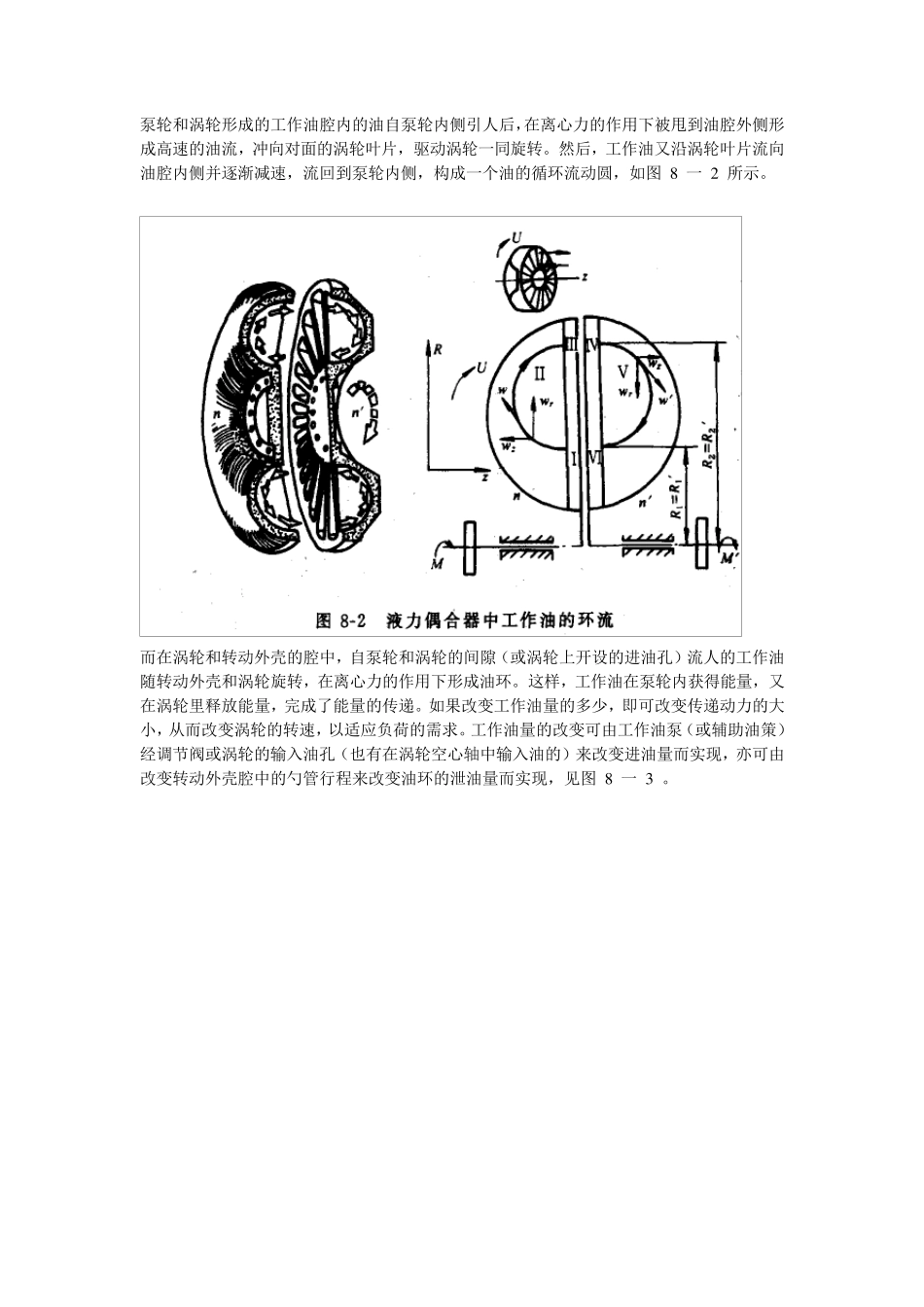

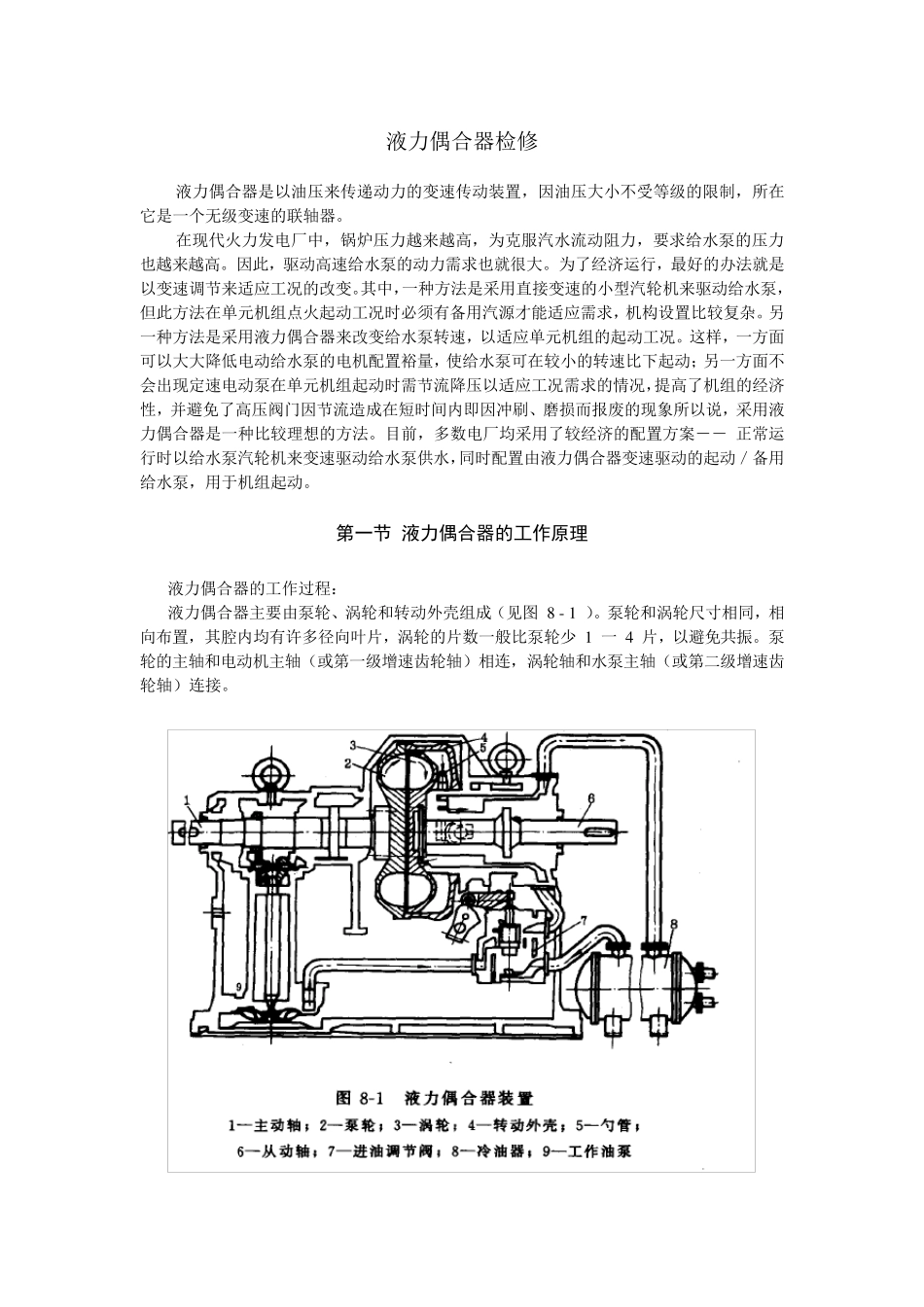

液力偶合器检修 液力偶合器是以油压来传递动力的变速传动装置,因油压大小不受等级的限制,所在它是一个无级变速的联轴器。 在现代火力发电厂中,锅炉压力越来越高,为克服汽水流动阻力,要求给水泵的压力也越来越高。因此,驱动高速给水泵的动力需求也就很大。为了经济运行,最好的办法就是以变速调节来适应工况的改变。其中,一种方法是采用直接变速的小型汽轮机来驱动给水泵,但此方法在单元机组点火起动工况时必须有备用汽源才能适应需求,机构设置比较复杂。另一种方法是采用液力偶合器来改变给水泵转速,以适应单元机组的起动工况。这样,一方面可以大大降低电动给水泵的电机配置裕量,使给水泵可在较小的转速比下起动;另一方面不会出现定速电动泵在单元机组起动时需节流降压以适应工况需求的情况,提高了机组的经济性,并避免了高压阀门因节流造成在短时间内即因冲刷、磨损而报废的现象所以说,采用液力偶合器是一种比较理想的方法。目前,多数电厂均采用了较经济的配置方案-― 正常运行时以给水泵汽轮机来变速驱动给水泵供水,同时配置由液力偶合器变速驱动的起动/备用给水泵,用于机组起动。 第一节 液力偶合器的工作原理 液力偶合器的工作过程: 液力偶合器主要由泵轮、涡轮和转动外壳组成(见图 8 - 1 )。泵轮和涡轮尺寸相同,相向布置,其腔内均有许多径向叶片,涡轮的片数一般比泵轮少 1 一 4 片,以避免共振。泵轮的主轴和电动机主轴(或第一级增速齿轮轴)相连,涡轮轴和水泵主轴(或第二级增速齿轮轴)连接。 泵轮和涡轮形成的工作油腔内的油自泵轮内侧引人后,在离心力的作用下被甩到油腔外侧形成高速的油流,冲向对面的涡轮叶片,驱动涡轮一同旋转。然后,工作油又沿涡轮叶片流向油腔内侧并逐渐减速,流回到泵轮内侧,构成一个油的循环流动圆,如图 8 一 2 所示。 而在涡轮和转动外壳的腔中,自泵轮和涡轮的间隙(或涡轮上开设的进油孔)流人的工作油随转动外壳和涡轮旋转,在离心力的作用下形成油环。这样,工作油在泵轮内获得能量,又在涡轮里释放能量,完成了能量的传递。如果改变工作油量的多少,即可改变传递动力的大小,从而改变涡轮的转速,以适应负荷的需求。工作油量的改变可由工作油泵(或辅助油策)经调节阀或涡轮的输入油孔(也有在涡轮空心轴中输入油的)来改变进油量而实现,亦可由改变转动外壳腔中的勺管行程来改变油环的泄油量而实现,见图 8 一 3 。 二、液力偶合器的调节在泵轮...
