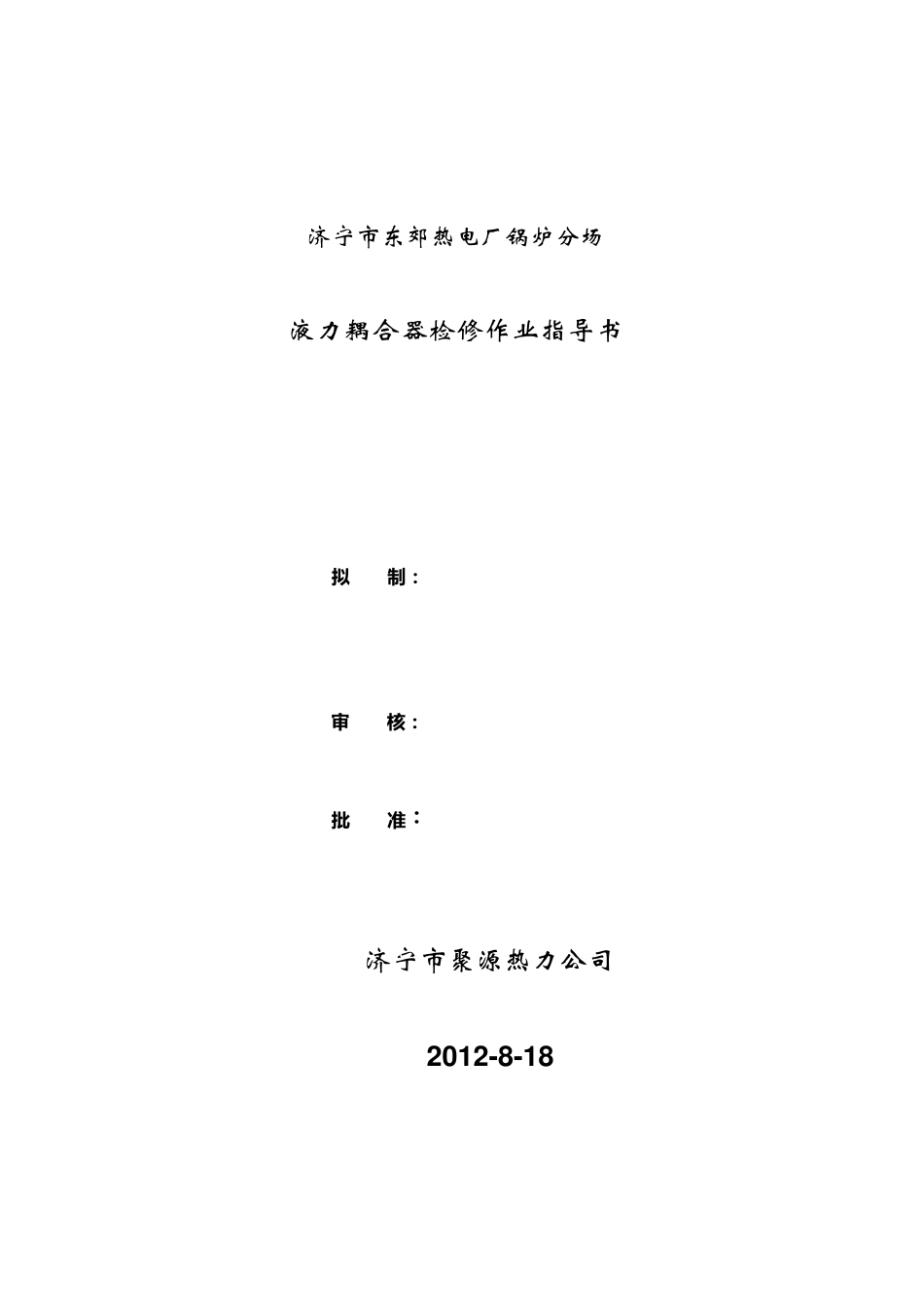

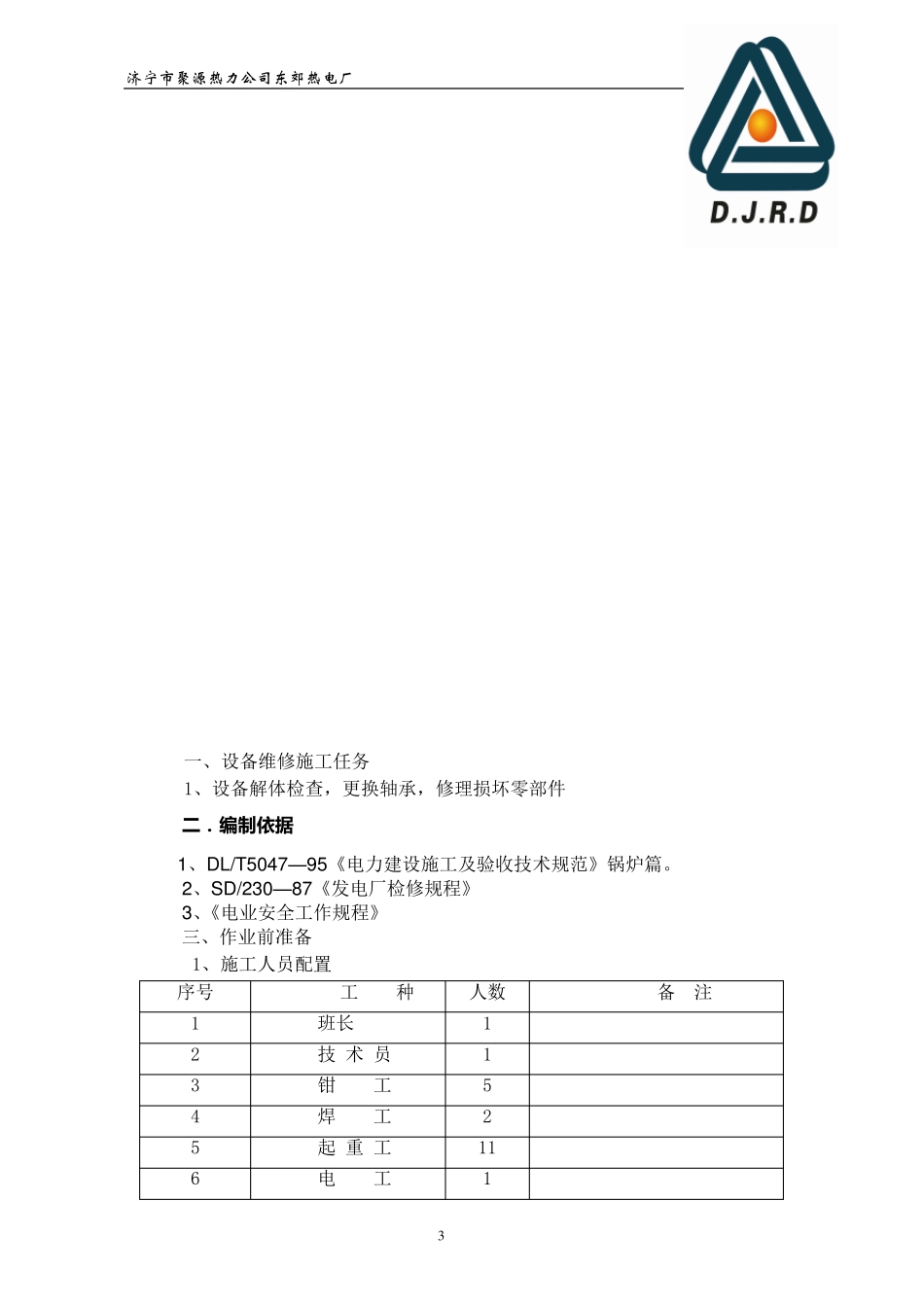

济 宁 市 东 郊 热 电 厂 锅 炉 分 场 液 力 耦 合 器 检 修 作 业 指 导 书 拟 制 ： 审 核 ： 批 准 ： 济 宁 市 聚 源 热 力 公 司 2 0 1 2 -8 -1 8 济 宁 市 聚 源 热 力 公 司 东 郊 热 电 厂 2 目 录 一、设备维修施工任务 二、编制依据 三、作业前准备 1 ．人员配置 2 ．工具计划 四、检修施工过程 五、检修过程质量控制 六、现场安全施工方案 七、质量计划 1 、实施检查修改记录 2 、检查总结页 济 宁 市 聚 源 热 力 公 司 东 郊 热 电 厂 3 一、设备维修施工任务 1、设备解体检查，更换轴承，修理损坏零部件 二．编制依据 1、DL/T5047—95《电力建设施工及验收技术规范》锅炉篇。 2、SD/230—87《发电厂检修规程》 3、《电业安全工作规程》 三、作业前准备 1、施工人员配置 序号 工 种 人数 备 注 1 班长 1 2 技 术 员 1 3 钳 工 5 4 焊 工 2 5 起 重 工 11 6 电 工 1 济 宁 市 聚 源 热 力 公 司 东 郊 热 电 厂 4 7 安全员 1 2、工器具准备 序号 工器具名称 单位 数量 备注 1 75/20T 行车 台 1 室内作业使用 2 16T 吊车 台 1 室外作业使用 3 钳工常用工具 套 2 4 磨光机 台 2 5 60T 液压空心顶 套 1 6 小电动扳手 台 1 7 焊工常用工具 套 2 8 起重工具 套 1 9 手拉葫芦 个 各 2 1T/3T/ 10 32T 螺旋顶 台 2 11 测量、找正工具 台 1 12 照明工具 套 若干 13 专用工具 套 1 14 拆解架，强板 套 1 四、检修施工过程 调速液力偶合器结构及工作原理 调速液力偶合器在我厂应用在#5 炉引风机及一 二次风机上用作调速使用。 济 宁 市 聚 源 热 力 公 司 东 郊 热 电 厂 5 1.泵轮轴 2.主动齿轮 3.供油腔体 4.中间轴承座 5.泵轮 6.涡轮 7 侧室挡板 8.转动外壳 9.侧室挡板座 10.排油腔体 11.测速齿轮 12.涡轮轴 13.勺管组件 14.箱体15.油泵组件 16 从动齿轮 调速液力偶合器结构简图 1.供油泵 2.冷却器 3.输入轴承 4.输入轴 5.泵轮 6.易熔塞 7.滤油器 8.埋入轴承 9.涡轮 10.泵轮轴承 11.导管腔 12.导管壳体 13.导管 14.输出轴 15.输出轴承 16.箱体 济 宁 市 聚 源 热 力 公 司 东 郊 热 电 厂 6 调速液力偶合器原理简图 (一)、解体 1...
