液压刨床说明书VIP免费

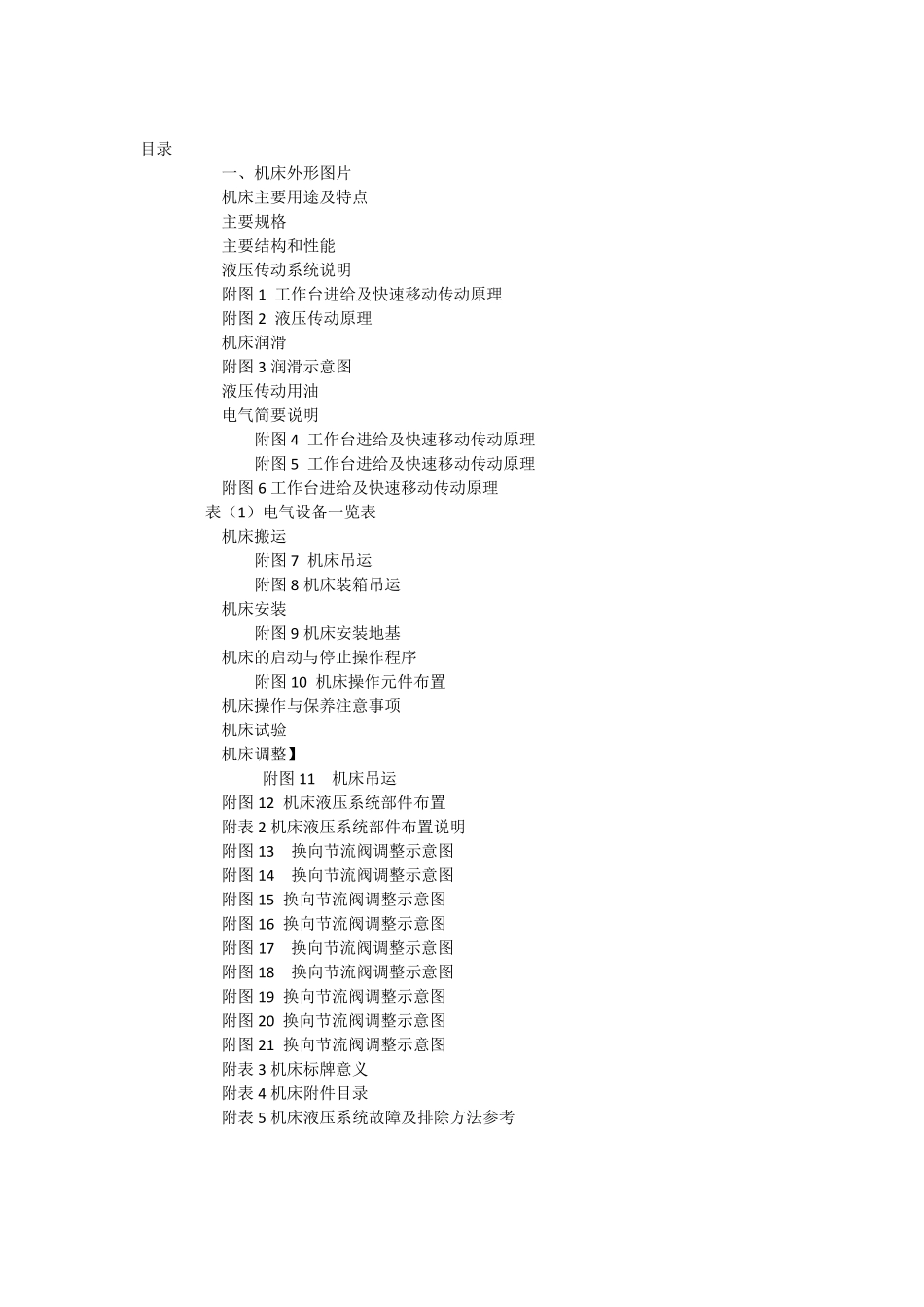

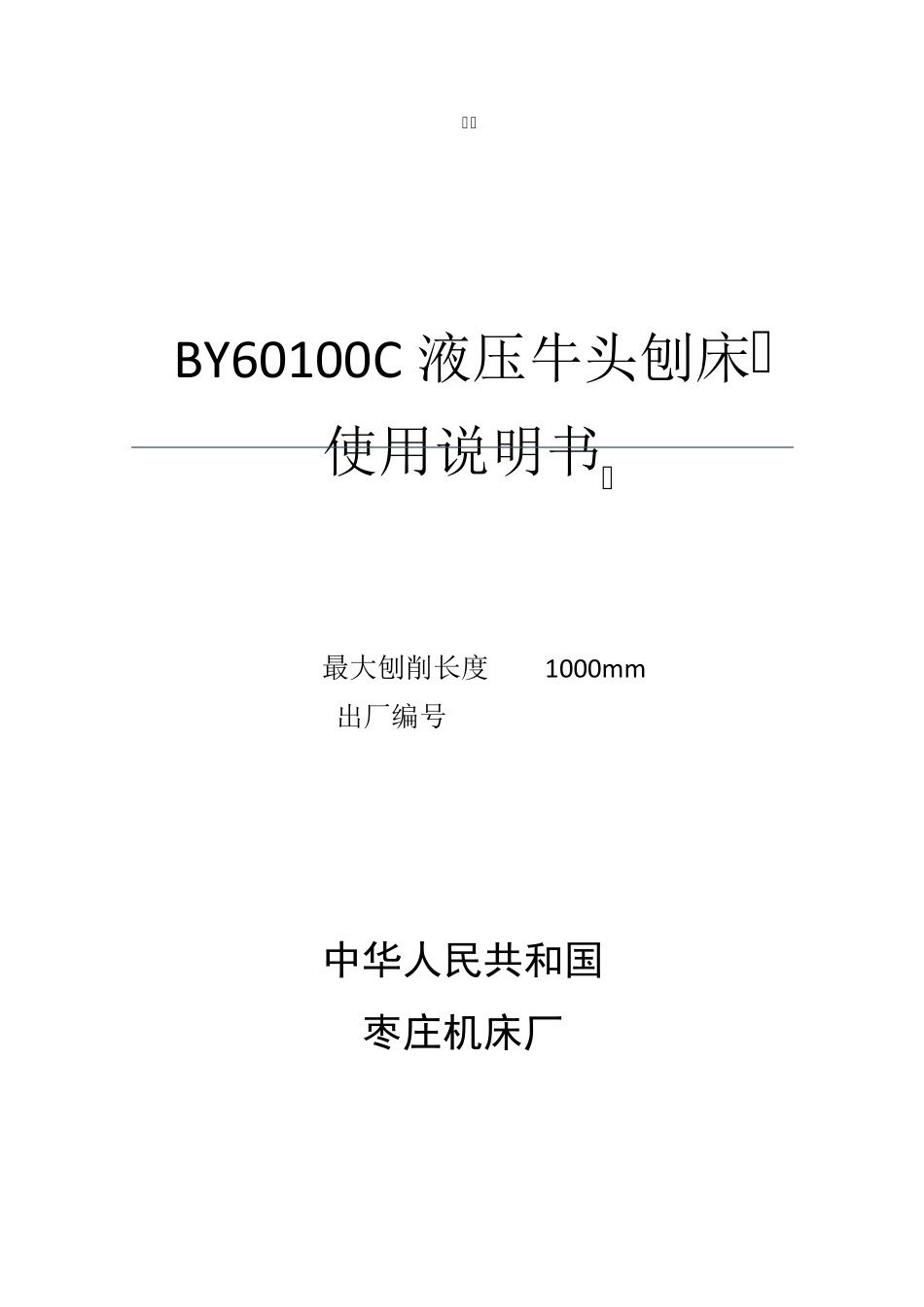

BY60100C 液压牛头刨床 使用说明书 最大刨削长度 1000m m 出厂编号 中华人民共和国 枣庄机床厂 目录 一、机床外形图片 机床主要用途及特点 主要规格 主要结构和性能 液压传动系统说明 附图 1 工作台进给及快速移动传动原理 附图 2 液压传动原理 机床润滑 附图 3 润滑示意图 液压传动用油 电气简要说明 附图 4 工作台进给及快速移动传动原理 附图 5 工作台进给及快速移动传动原理 附图 6 工作台进给及快速移动传动原理 表（1 ）电气设备一览表 机床搬运 附图 7 机床吊运 附图 8 机床装箱吊运 机床安装 附图 9 机床安装地基 机床的启动与停止操作程序 附图 1 0 机床操作元件布置 机床操作与保养注意事项 机床试验 机床调整】 附图 1 1 机床吊运 附图 1 2 机床液压系统部件布置 附表 2 机床液压系统部件布置说明 附图 1 3 换向节流阀调整示意图 附图 1 4 换向节流阀调整示意图 附图 1 5 换向节流阀调整示意图 附图 1 6 换向节流阀调整示意图 附图 1 7 换向节流阀调整示意图 附图 1 8 换向节流阀调整示意图 附图 1 9 换向节流阀调整示意图 附图 2 0 换向节流阀调整示意图 附图 2 1 换向节流阀调整示意图 附表 3 机床标牌意义 附表 4 机床附件目录 附表 5 机床液压系统故障及排除方法参考 机床外形图片 二、机床主要用途及特点 本机床用以刨削平面和成型面，对狭长平面加工有较高的效率，适用于单件和小批生产。 机床为液压传动，其速度平稳，切削力大，能无级调速，具有液压过载保险。机床刚性好；进给量大小作无级调整。工作台的横向和垂向快速移动由电动机驱动。刀架可垂向手动进给，并能液压自动抬刀。 机床造型美观大方，和谐宜人，手柄集中，操作方便。 三、主要规格 项 目 数 值 单 位 1.、最大刨削长度 1000 mm 2.、最小刨削长度 150 mm 3、 工作台最大横向行程 800 mm 4、 工作台最大垂向行程 320 mm 5、 工作台最上平面尺寸（长X 宽） 1000X500 mm 6、 滑枕底面至工作台最大距离 400 mm 7、 刀架最大工作行程 160 mm 8、 刀架最大回转角度 ±60° 9、 刀架回转角度时的最大刨削长度 850 mm 10、 滑枕工作速度 3～38 m/min 11、 滑枕最大切削力 28 KN 12、 工作台快速移动速度 横向 2.73 m/min 垂向 0.27 m/min 13、工作台进给范围（毫米/每一往复行程） ...
