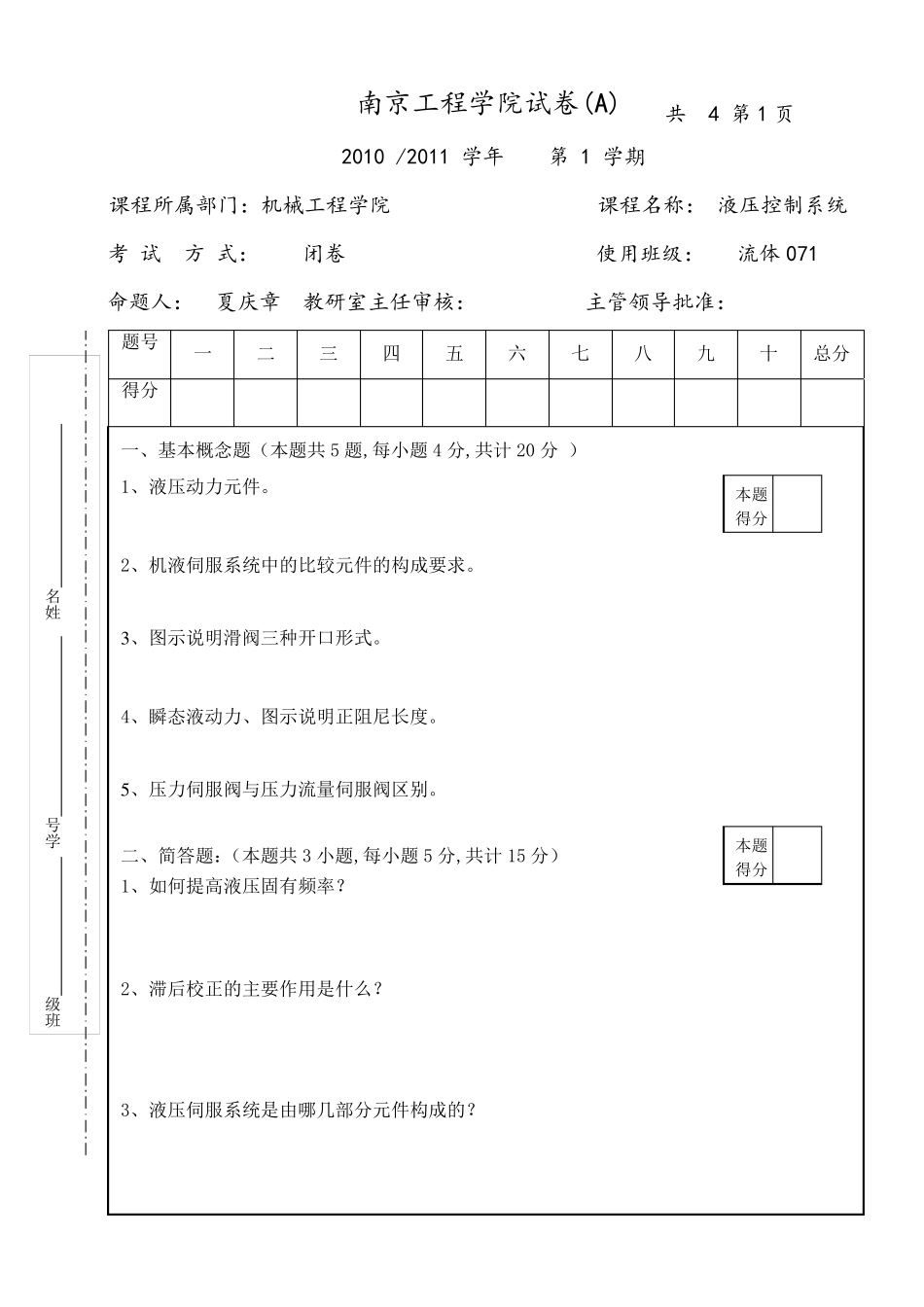

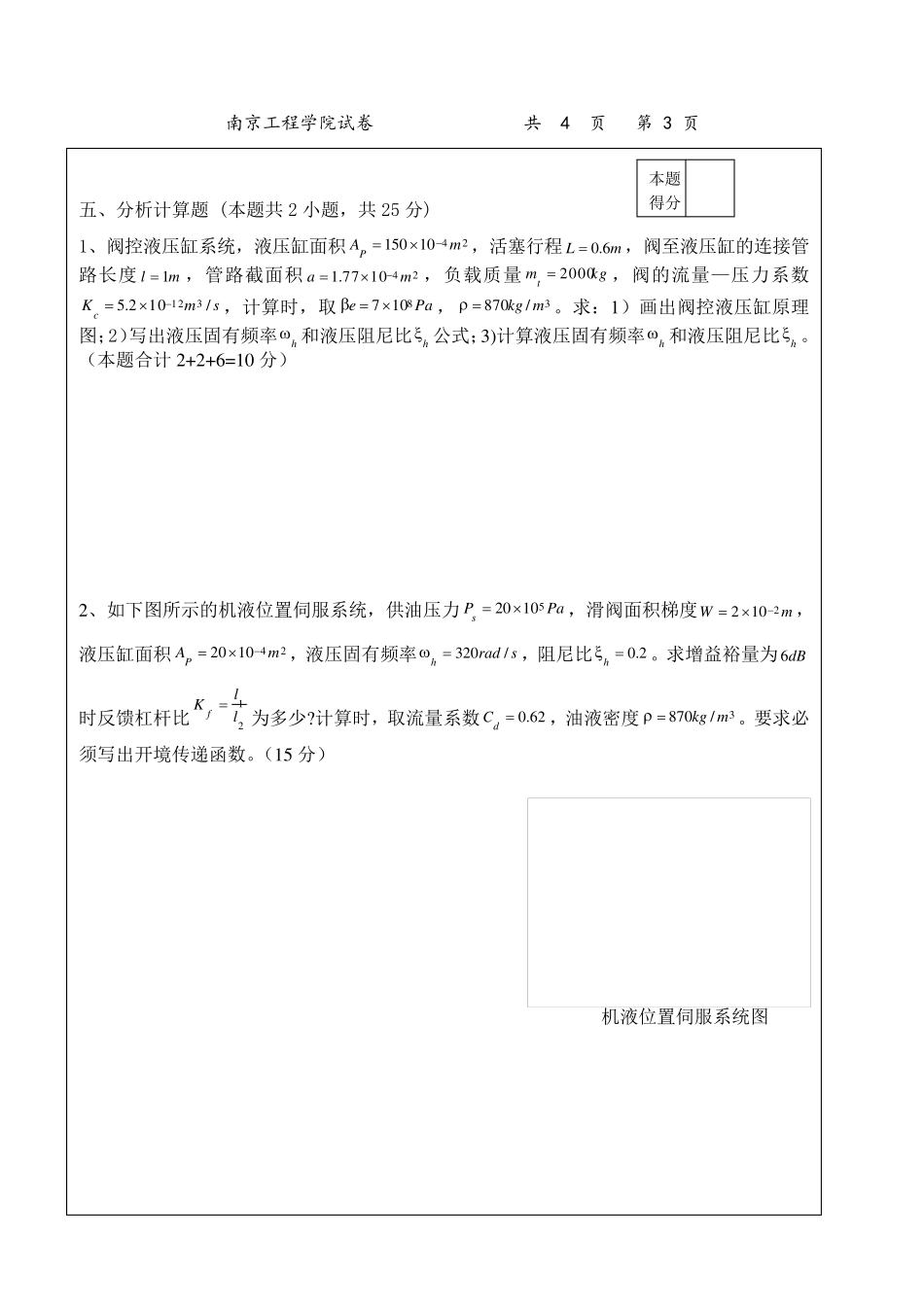

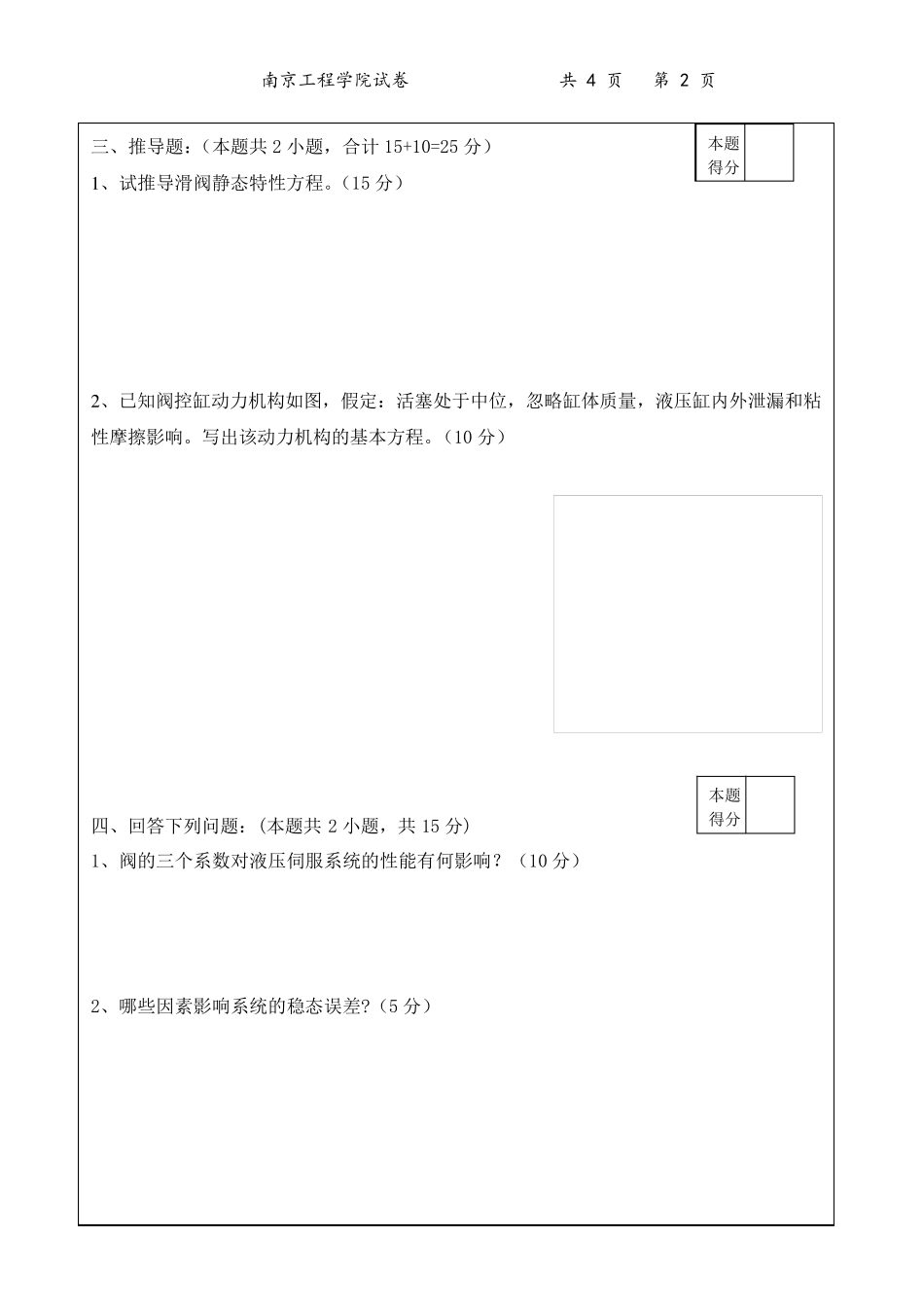

共 4 第1 页 南京工程学院试卷(A) 2010 /2011 学年 第 1 学期 课程所属部门：机械工程学院 课程名称： 液压控制系统 考 试 方 式： 闭卷 使用班级： 流体 071 命题人： 夏庆章 教研室主任审核： 主管领导批准： 题号 一 二 三 四 五 六 七 八 九 十 总分得分 一、基本概念题（本题共 5 题,每小题4 分,共计 20 分 ） 1、液压动力元件。 2、机液伺服系统中的比较元件的构成要求。 3 、图示说明滑阀三种开口形式。 4、瞬态液动力、图示说明正阻尼长度。 5 、压力伺服阀与压力流量伺服阀区别。 二、简答题：（本题共 3 小题,每小题5 分,共计 15 分） 1、如何提高液压固有频率？ 2、滞后校正的主要作用是什么？ 3、液压伺服系统是由哪几部分元件构成的？ 本题 得分 本题 得分 班级 学号 姓名 南京工程学院试卷 共 4 页 第 2 页 三、推导题：（本题共 2 小题，合计 15+10=25 分） 1 、试推导滑阀静态特性方程。（15 分） 2 、已知阀控缸动力机构如图，假定：活塞处于中位，忽略缸体质量，液压缸内外泄漏和粘性摩擦影响。写出该动力机构的基本方程。（10 分） 四、回答下列问题：(本题共 2 小题，共 15 分) 本题 得分 1、阀的三个系数对液压伺服系统的性能有何影响？（10 分） 2、哪些因素影响系统的稳态误差?（5 分） 本题 得分 南京工程学院试卷 共 4 页 第 3 页 五、分析计算题 (本题共2 小题，共25 分) 本题 得分 1、阀控液压缸系统，液压缸面积2410150mAP，活塞行程mL6.0，阀至液压缸的连接管路长度ml1，管路截面积241077.1ma，负载质量kgmt2000，阀的流量—压力系数smKc/102.5312，计算时，取Pae8107，3/870mkg。求：1）画出阀控液压缸原理图；2）写出液压固有频率h 和液压阻尼比h 公式；3)计算液压固有频率h 和液压阻尼比h 。（本题合计2+2+6=10 分） 2、如下图所示的机液位置伺服系统，供油压力PaPs51020，滑阀面积梯度mW2102，液压缸面积241020mAP，液压固有频率sradh/320，阻尼比2.0h。求增益裕量为 dB6时反馈杠杆比21llK f 为多少?计算时，取流量系数62.0dC，油液密度3/870mkg。要求必须写出开境传递函数。（15 分） 机液位置伺服系统图 共 4 第1 页 南京工程学院 试题评分标准及其参考答案(A) 2010 /2011 学年 第 1 学...
