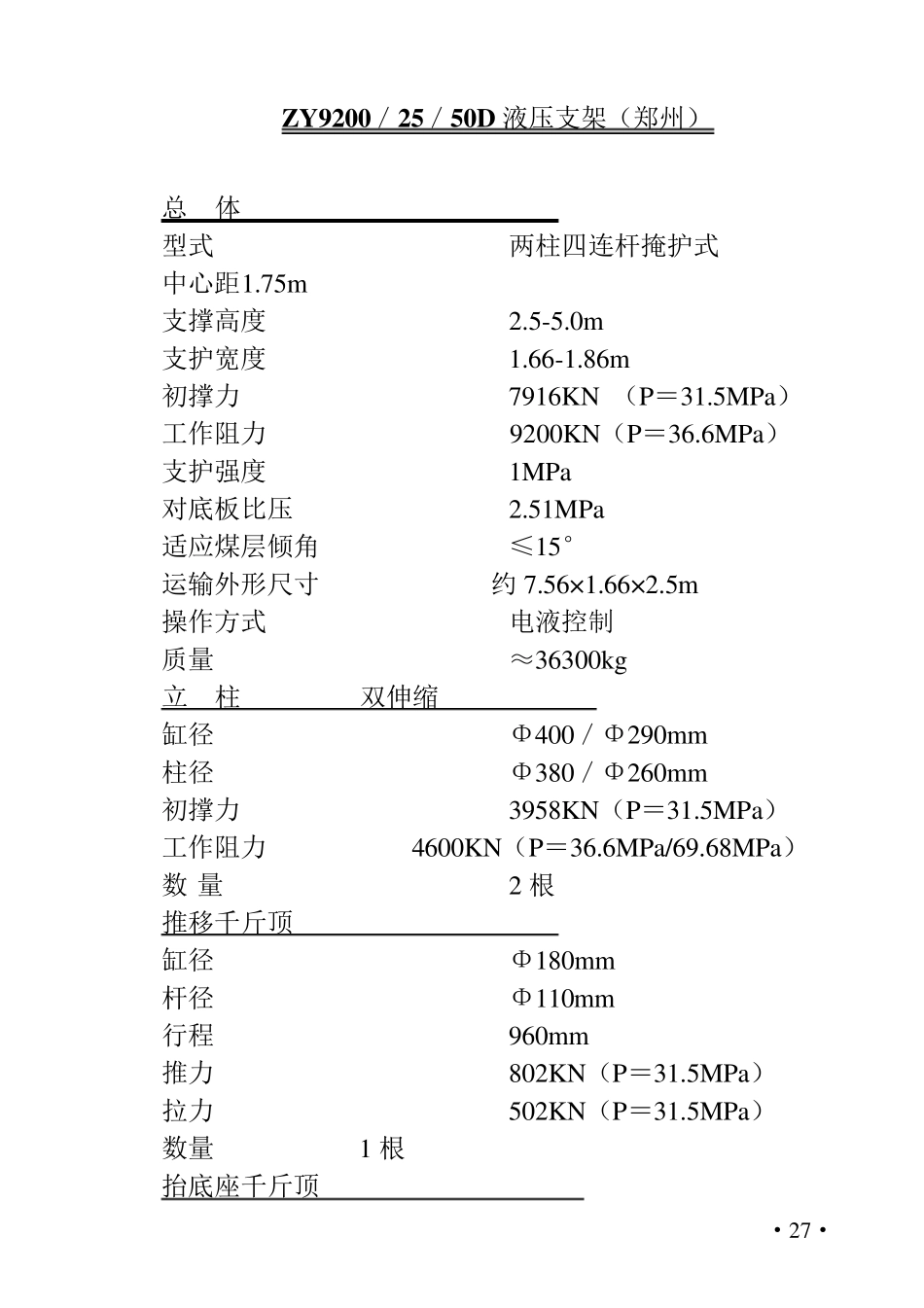

·27· ZY9200／25／50D 液压支架（郑州） 总 体 型式 两柱四连杆掩护式 中心距 1.75m 支撑高度 2.5-5.0m 支护宽度 1.66-1.86m 初撑力 7916KN （P＝31.5MPa） 工作阻力 9200KN（P＝36.6MPa） 支护强度 1MPa 对底板比压 2.51MPa 适应煤层倾角 ≤15° 运输外形尺寸 约 7.56×1.66×2.5m 操作方式 电液控制 质量 ≈36300kg 立 柱 双伸缩 缸径 Φ400／Φ290mm 柱径 Φ380／Φ260mm 初撑力 3958KN（P＝31.5MPa） 工作阻力 4600KN（P＝36.6MPa/69.68MPa） 数 量 2 根 推移千斤顶 缸径 Φ180mm 杆径 Φ110mm 行程 960mm 推力 802KN（P＝31.5MPa） 拉力 502KN（P＝31.5MPa） 数量 1 根 抬底座千斤顶 ·28· 缸径 Φ160m m 杆径 Φ105m m 行程 260m m 推力 633KN（P＝31.5MPa） 拉力 361KN（P＝31.5MPa） 数量 1 根 伸缩千斤顶 缸径 Φ100m m 杆径 Φ70m m 行程 900m m 推力 247KN（P＝31.5MPa） 拉力 126KN（P＝31.5MPa） 数量 2 根 护帮千斤顶(一级) 缸径 Φ100m m 杆径 Φ70m m 行程 620m m 推力 247KN（P＝31.5MPa） 拉力 126KN（P＝31.5MPa） 工作阻力 259KN（P＝33.0MPa） 数量 2 根 护帮千斤顶(二级) 缸径 Φ80m m 杆径 Φ60m m 行程 203m m 推力 158KN（P＝31.5MPa） 拉力 69KN（P＝31.5MPa） 工作阻力 166KN（P＝33.0MPa） 数量 2 根 ·29· 侧推千斤顶 缸径 Φ80m m 杆径 Φ60m m 行程 200m m 推力 158KN（P＝31.5MPa） 拉力 69KN （P＝31.5MPa） 数量 4 根 配套设备 采煤机 7LS6 输送机 SGZ-1000/1400 Z Z 9200／24／50 液压支架（沈阳天安、郑州、平阳） 总 体 型式 支撑掩护式 支撑高度 2.4-5.0m 支护宽度 1.65-1.85m ·30· 初撑力 7755KN （P＝31.5MPa） 中心距 1.75m 工作阻力 9200KN（P＝38.5/70.0MPa） 支护强度 ≥0.94MPa 对底板比压 ≤2.1MPa 适应煤层倾角 ≤30° 最大件外形尺寸 5.0× 1.5× 2.2m 操作方式 本架手动 最大件重量 ≤15t 进液管径 Φ50mm 回液管径 Φ65mm 立 柱 缸径 Φ280／Φ200mm 柱径 Φ260／Φ170mm 初撑力 1939KN（P＝31.5MPa） 工作阻力 2300KN（P＝37.4MPa/73.3MPa） 数 量 4 根 推移千斤顶 缸径 Φ200mm 杆径 Φ140mm 行程 900mm 推力 990KN（P＝31.5MPa） 拉力 505KN（P＝31....
