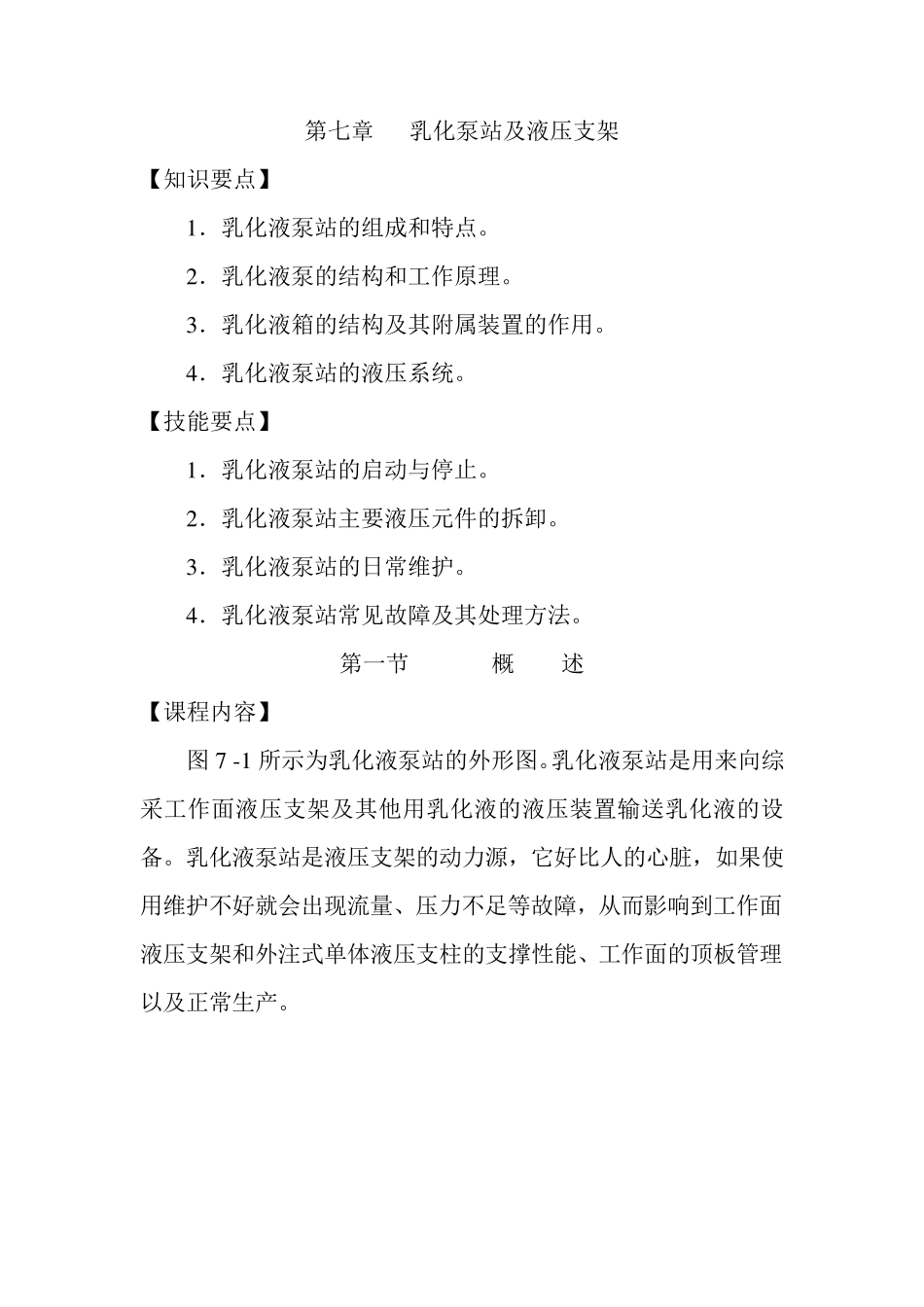

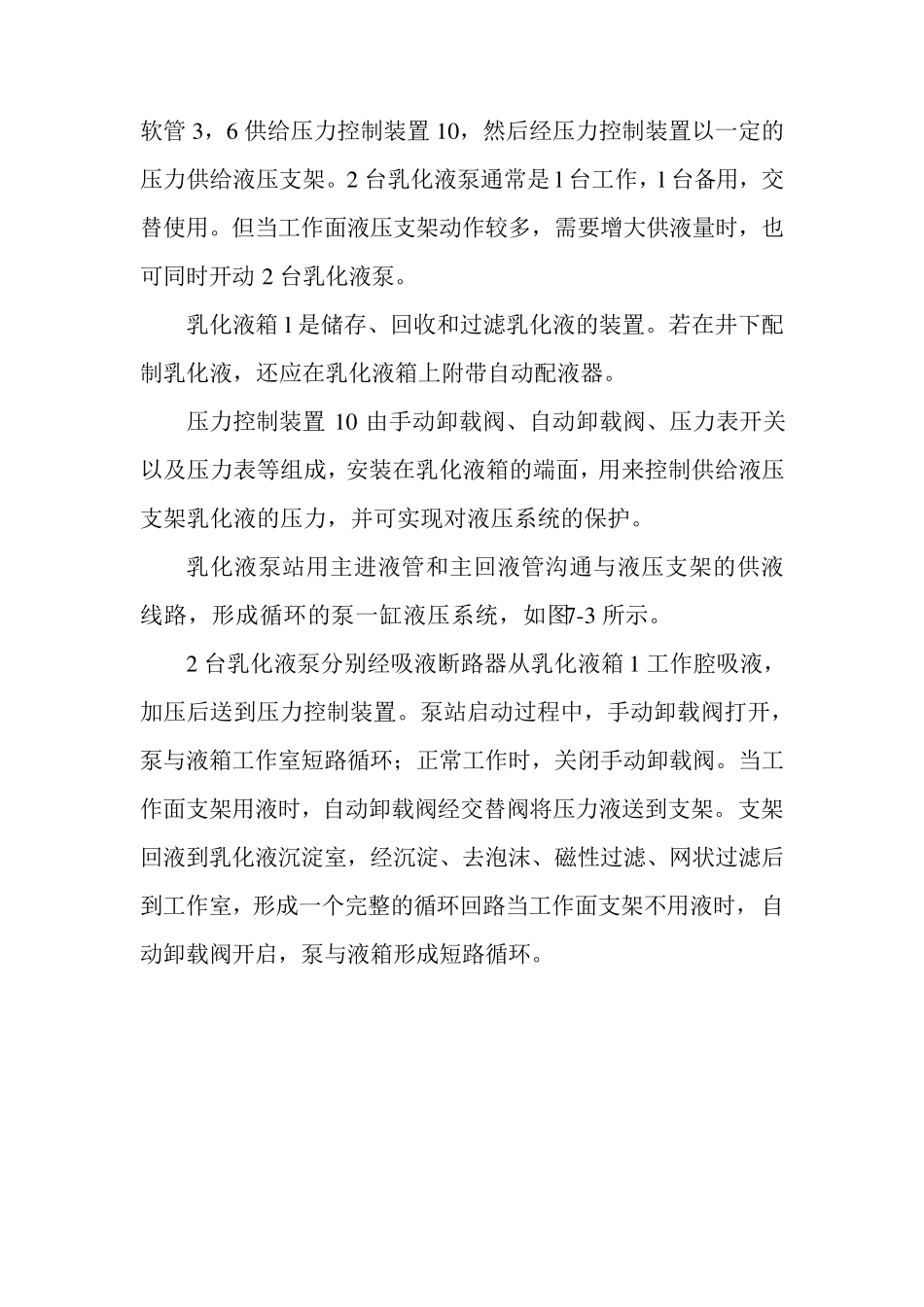

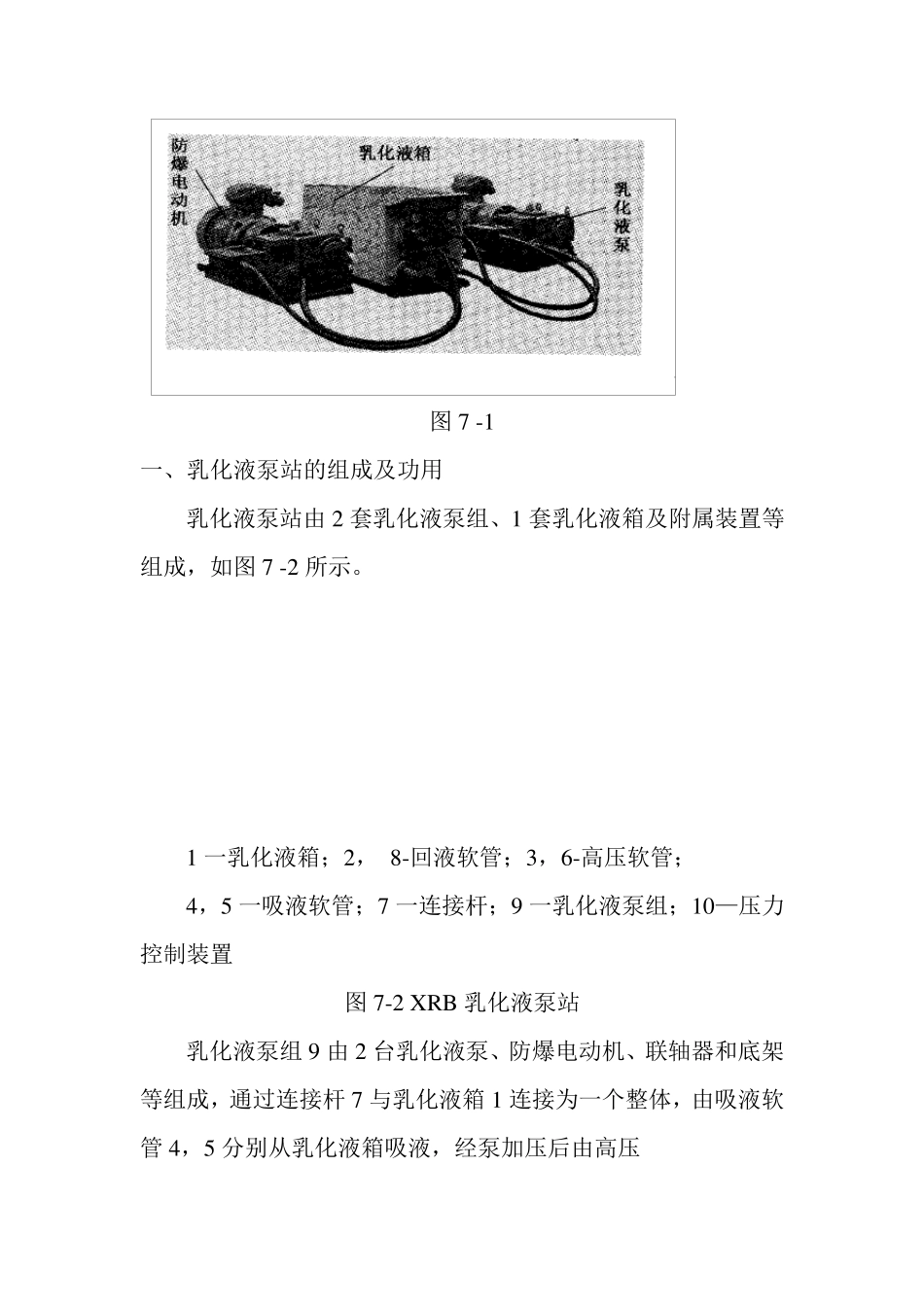

第七章 乳化泵站及液压支架 【知识要点】 1 ．乳化液泵站的组成和特点。 2 ．乳化液泵的结构和工作原理。 3 ．乳化液箱的结构及其附属装置的作用。 4 ．乳化液泵站的液压系统。 【技能要点】 1 ．乳化液泵站的启动与停止。 2 ．乳化液泵站主要液压元件的拆卸。 3 ．乳化液泵站的日常维护。 4 ．乳化液泵站常见故障及其处理方法。 第一节 概 述 【课程内容】 图7 -1 所示为乳化液泵站的外形图。乳化液泵站是用来向综采工作面液压支架及其他用乳化液的液压装置输送乳化液的设备。乳化液泵站是液压支架的动力源，它好比人的心脏，如果使用维护不好就会出现流量、压力不足等故障，从而影响到工作面液压支架和外注式单体液压支柱的支撑性能、工作面的顶板管理以及正常生产。 图7 -1 一、乳化液泵站的组成及功用 乳化液泵站由2 套乳化液泵组、1 套乳化液箱及附属装置等组成，如图7 -2 所示。 1 一乳化液箱；2， 8-回液软管；3，6-高压软管； 4，5 一吸液软管；7 一连接杆；9 一乳化液泵组；10—压力控制装置 图7-2 XRB 乳化液泵站 乳化液泵组9 由2 台乳化液泵、防爆电动机、联轴器和底架等组成，通过连接杆7 与乳化液箱1 连接为一个整体，由吸液软管4，5 分别从乳化液箱吸液，经泵加压后由高压 软管3，6 供给压力控制装置10，然后经压力控制装置以一定的压力供给液压支架。2 台乳化液泵通常是l台工作，l台备用，交替使用。但当工作面液压支架动作较多，需要增大供液量时，也可同时开动2 台乳化液泵。 乳化液箱l是储存、回收和过滤乳化液的装置。若在井下配制乳化液，还应在乳化液箱上附带自动配液器。 压力控制装置10 由手动卸载阀、自动卸载阀、压力表开关以及压力表等组成，安装在乳化液箱的端面，用来控制供给液压支架乳化液的压力，并可实现对液压系统的保护。 乳化液泵站用主进液管和主回液管沟通与液压支架的供液线路，形成循环的泵一缸液压系统，如图7-3 所示。 2 台乳化液泵分别经吸液断路器从乳化液箱1 工作腔吸液，加压后送到压力控制装置。泵站启动过程中，手动卸载阀打开，泵与液箱工作室短路循环；正常工作时，关闭手动卸载阀。当工作面支架用液时，自动卸载阀经交替阀将压力液送到支架。支架回液到乳化液沉淀室，经沉淀、去泡沫、磁性过滤、网状过滤后到工作室，形成一个完整的循环回路当工作面支架不用液时，自动卸载阀开启，泵与液箱形成短路循环。 图7—3 乳化泵站供...
