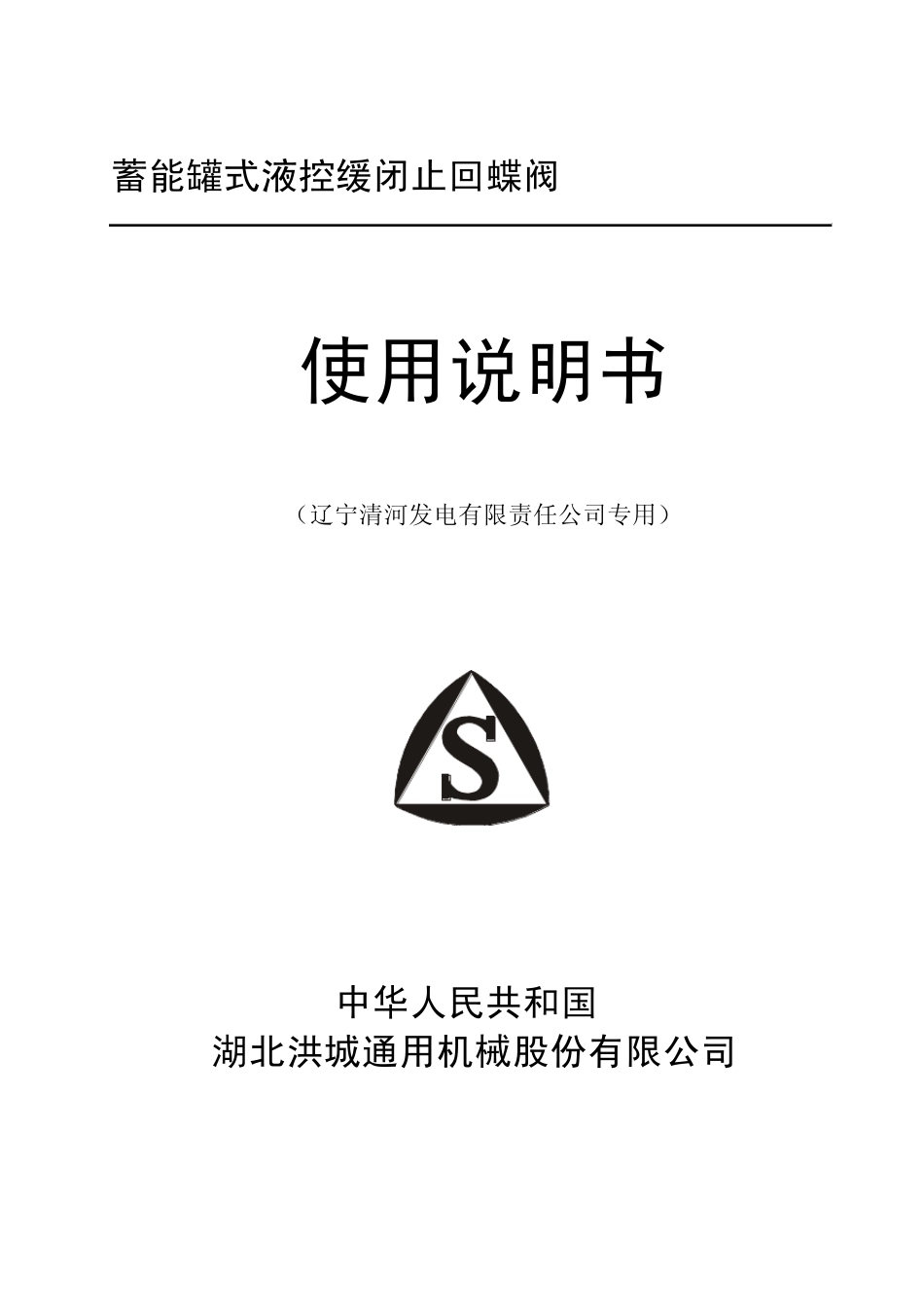

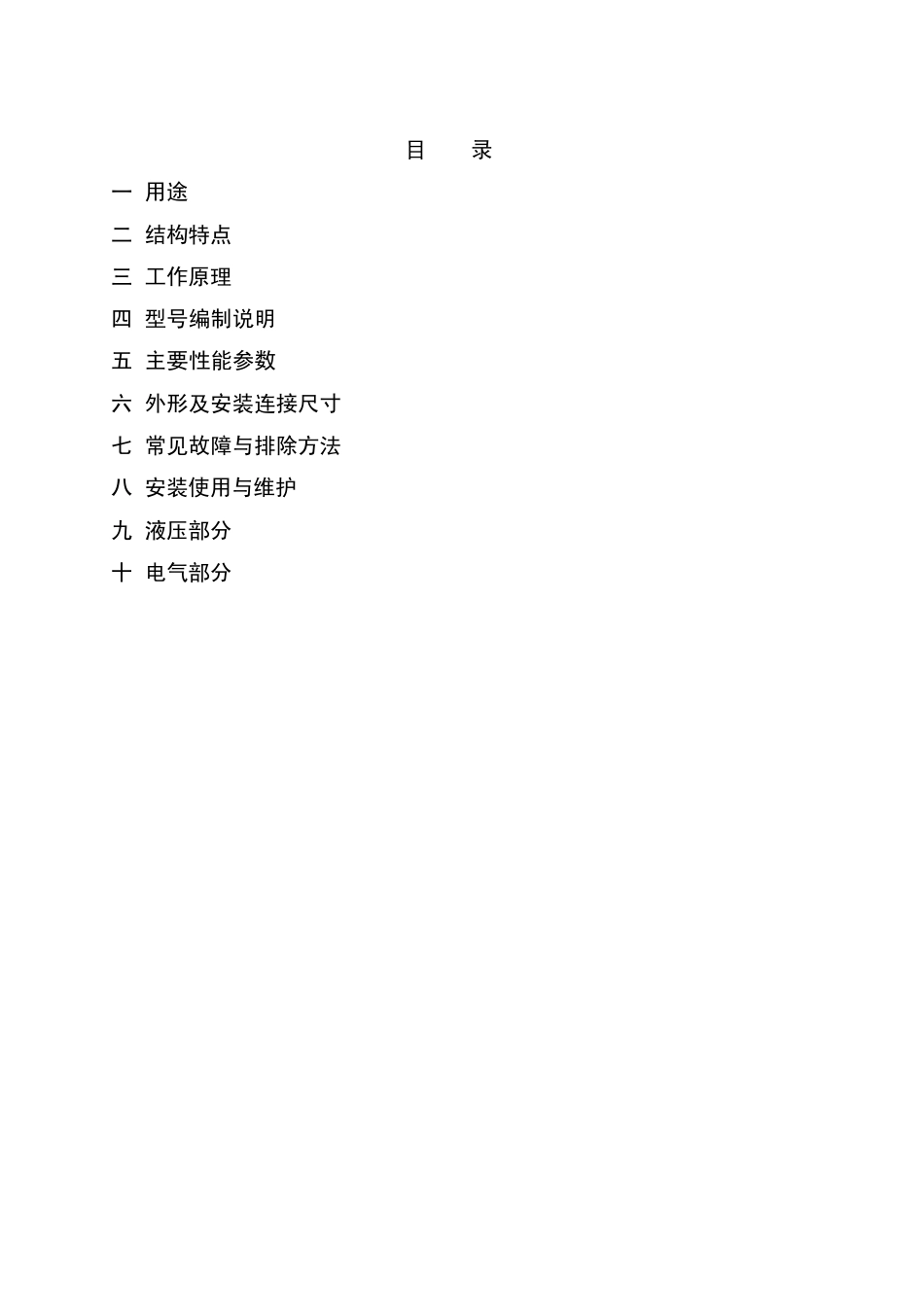

蓄能罐式液控缓闭止回蝶阀 2200Dx7pk41X-6C 使用说明书 （辽宁清河发电有限责任公司专用） 中华人民共和国 湖北洪城通用机械股份有限公司 目 录 一.用途 ----------------------------------------------(1) 二.结构特点 ----------------------------------------------(1) 三.工作原理 ----------------------------------------------(1) 四.型号编制说明-------------------------------------------(2) 五.主要性能参数 ------------------------------------------(3) 六.外形及安装连接尺寸 ------------------------------------(3) 七.常见故障与排除方法 ------------------------------------(6) 八.安装使用与维护 ---------------------------------------(6) 九.液压部分 ---------------------------------------------(8) 十.电气部分 ----------------------------------------------(14) 蓄能罐式液控缓闭止回蝶阀 第 1 页 共 21 页 一.用途 蓄能罐式液控缓闭止回蝶阀是我公司在消化吸收欧、美液控阀门最新技术基础上研制而成的新型产品。目前,该阀是我国新一代的液控蝶阀,它兼有闸阀和止回阀的功能,是一种能按预先调定好的程序,分两阶段开启和关闭的动作来消除水锤对管网破坏的理想控制设备（也可匀速开阀）。 二.结构特点 本产品主要由蝶阀本体、传动装臵、液压和电气控制部分等组成。具有以下主要特点： 1.在阀腔内过水面采用附着力强的防腐防锈涂料。 2.本阀主密封型式为橡胶-不锈钢，采用二偏心结构，其密封性能可靠，开启时可减少磨擦行程，延长使用寿命。 3.轴承为无铅型无给油自润滑轴承，具有承载能力强,耐磨性好,摩擦阻力小等特点;轴端密封采用自紧式双重密封，密封效果好；蝶板造形采用流线型设计，具有流阻系数小，外形新颖、美观等特点。 4.本阀具有较完善的液压系统和电气PLC控制系统.既可就近操作,也可远程控制,本阀的蓄能罐取代了目前重锤式液控蝶阀中的重锤,将重锤势能变为流体蓄能,不仅能节省长期运行支承重锤所耗的能量,而且改善了液压系统的保压性能,保证了阀门运行时维护人员的人身安全。其控制机构构思新颖,设计合理,体积小,重量轻,结构简单,功能齐全,动作灵活可靠,外形美观,节能节材,维修方便,（维修时不需停止水泵工作）等，便于实现泵阀联锁控制和微机集中控制。停电时,摇动手动油泵即可关阀。阀门启闭,动作十分方便。 本阀液压站和电气控制柜与阀体分离就...
