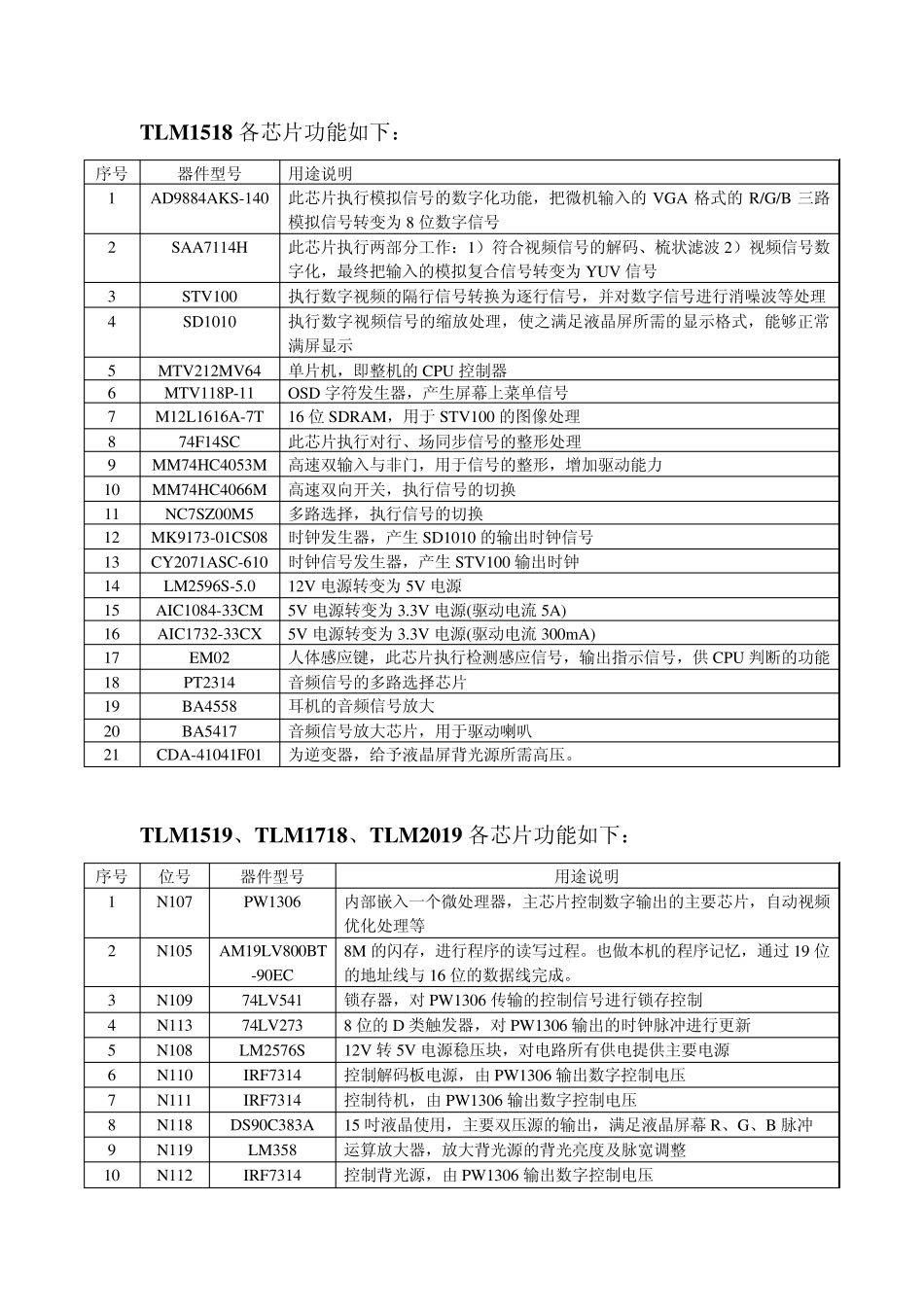

TLM1518 各芯片功能如下： 序号 器件型号 用途说明 1 AD9884AKS-140 此芯片执行模拟信号的数字化功能，把微机输入的VGA 格式的R/G/B 三路模拟信号转变为8 位数字信号 2 SAA7114H 此芯片执行两部分工作：1）符合视频信号的解码、梳状滤波 2）视频信号数字化，最终把输入的模拟复合信号转变为YUV 信号 3 STV100 执行数字视频的隔行信号转换为逐行信号，并对数字信号进行消噪波等处理 4 SD1010 执行数字视频信号的缩放处理，使之满足液晶屏所需的显示格式，能够正常满屏显示 5 MTV212MV64 单片机，即整机的CPU 控制器 6 MTV118P-11 OSD 字符发生器，产生屏幕上菜单信号 7 M12L1616A-7T 16 位SDRAM，用于 STV100 的图像处理 8 74F14SC 此芯片执行对行、场同步信号的整形处理 9 MM74HC4053M 高速双输入与非门，用于信号的整形，增加驱动能力 10 MM74HC4066M 高速双向开关，执行信号的切换 11 NC7SZ00M5 多路选择，执行信号的切换 12 MK9173-01CS08 时钟发生器，产生 SD1010 的输出时钟信号 13 CY2071ASC-610 时钟信号发生器，产生 STV100 输出时钟 14 LM2596S-5.0 12V 电源转变为5V 电源 15 AIC1084-33CM 5V 电源转变为3.3V 电源(驱动电流 5A) 16 AIC1732-33CX 5V 电源转变为3.3V 电源(驱动电流 300m A) 17 EM02 人体感应键，此芯片执行检测感应信号，输出指示信号，供 CPU 判断的功能 18 PT2314 音频信号的多路选择芯片 19 BA4558 耳机的音频信号放大 20 BA5417 音频信号放大芯片，用于驱动喇叭 21 CDA-41041F01 为逆变器，给予液晶屏背光源所需高压。 TLM1519、TLM1718、TLM2019 各芯片功能如下： 序号 位号 器件型号 用途说明 1 N107 PW1306 内部嵌入一个微处理器，主芯片控制数字输出的主要芯片，自动视频优化处理等 2 N105 AM19LV800BT-90EC 8M 的闪存，进行程序的读写过程。也做本机的程序记忆，通过 19 位的地址线与 16 位的数据线完成。 3 N109 74LV541 锁存器，对 PW1306 传输的控制信号进行锁存控制 4 N113 74LV273 8 位的D 类触发器，对 PW1306 输出的时钟脉冲进行更新 5 N108 LM2576S 12V 转5V 电源稳压块，对电路所有供电提供主要电源 6 N110 IRF7314 控制解码板电源，由 PW1306 输出数字控制电压 7 N111 IRF7314 控制待机，由 PW1306 输出数字控制电压 8 N118 DS90C383A 15 吋液...
