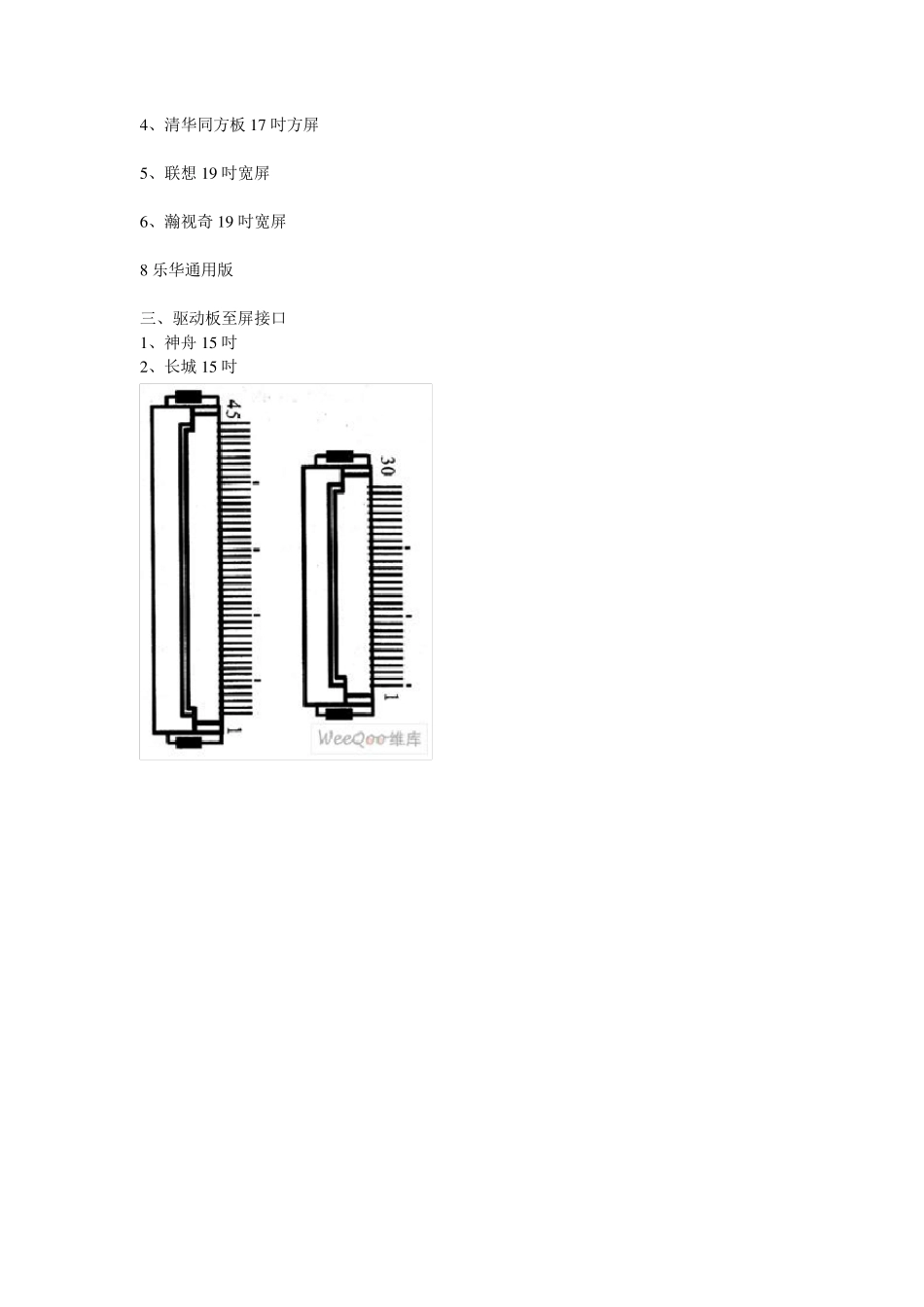

有关液晶显示器接口的解释 一、液晶板面板接口 1 、通用驱动板按键板定义 2、明基17 吋显示器按键板 引脚号 引线颜色 功能 引脚号 引线颜色 功能 1 橙 地 6 灰 电源开关 2 黑 自动 7 紫 确认键 3 红 黑白度— 8 蓝 亮度+ 4 黄 绿灯 9 棕 退出键 5 绿 黄灯 3 、北大方正 1 7 吋显示器按键板 引脚号 引线颜色 功能 引脚号 引线颜色 功能 1 灰 地 6 橙 确认键 2 紫 自动 7 红 亮度+ 3 蓝 电源开关 8 棕 黑白度—- 4 绿 黄灯 9 黑 退出键 5 黄 绿灯 4 、清华同方 1 7 吋按键板 引脚号 引线颜色 功能 引脚号 引线颜色 功能 1 灰 地 6 绿 电源开关 2 红 向下 7 紫 灯 3 黄 + 8 蓝 灯 4 橙 — 9 黑 地 5 棕 菜单 二、电源板至驱动板接口 1、长城版 15 吋方屏(双六位+5v 供电。适用于 claa150x a03) 2、明基版 17 吋方屏 3、北大方正板 17 吋方屏 4 、清华同方板 1 7 吋方屏 5 、联想 1 9 吋宽屏 6 、瀚视奇 1 9 吋宽屏 8 乐华通用版 三、驱动板至屏接口 1 、神舟 1 5 吋 2 、长城 1 5 吋 3 、明基 1 7 吋 4 、北大方正 1 7 吋 5 、清华同方 1 7 吋 6 、联想 1 9 吋 7 、瀚视奇 1 9 吋 四、驱动板至高压板接口定义
