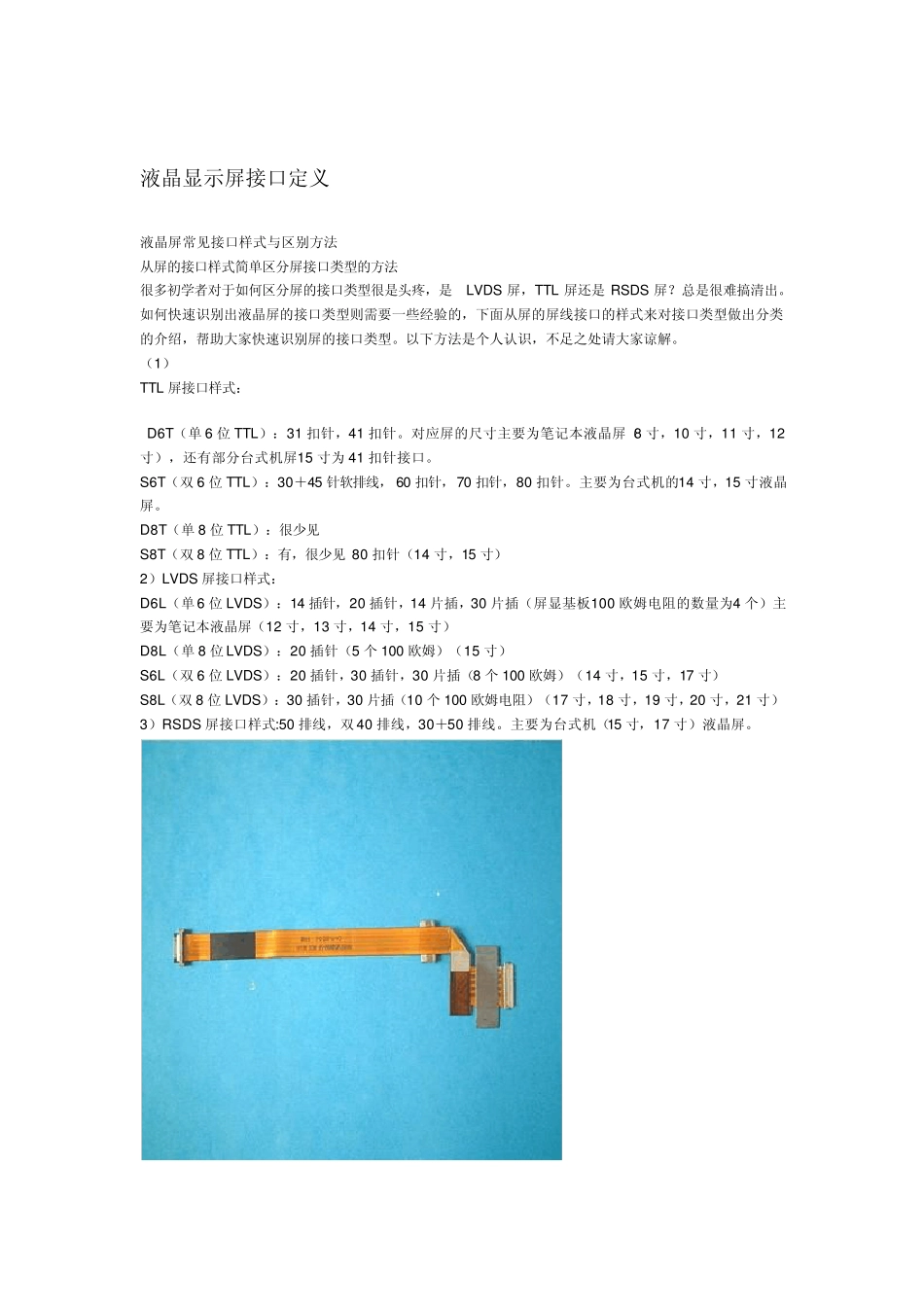

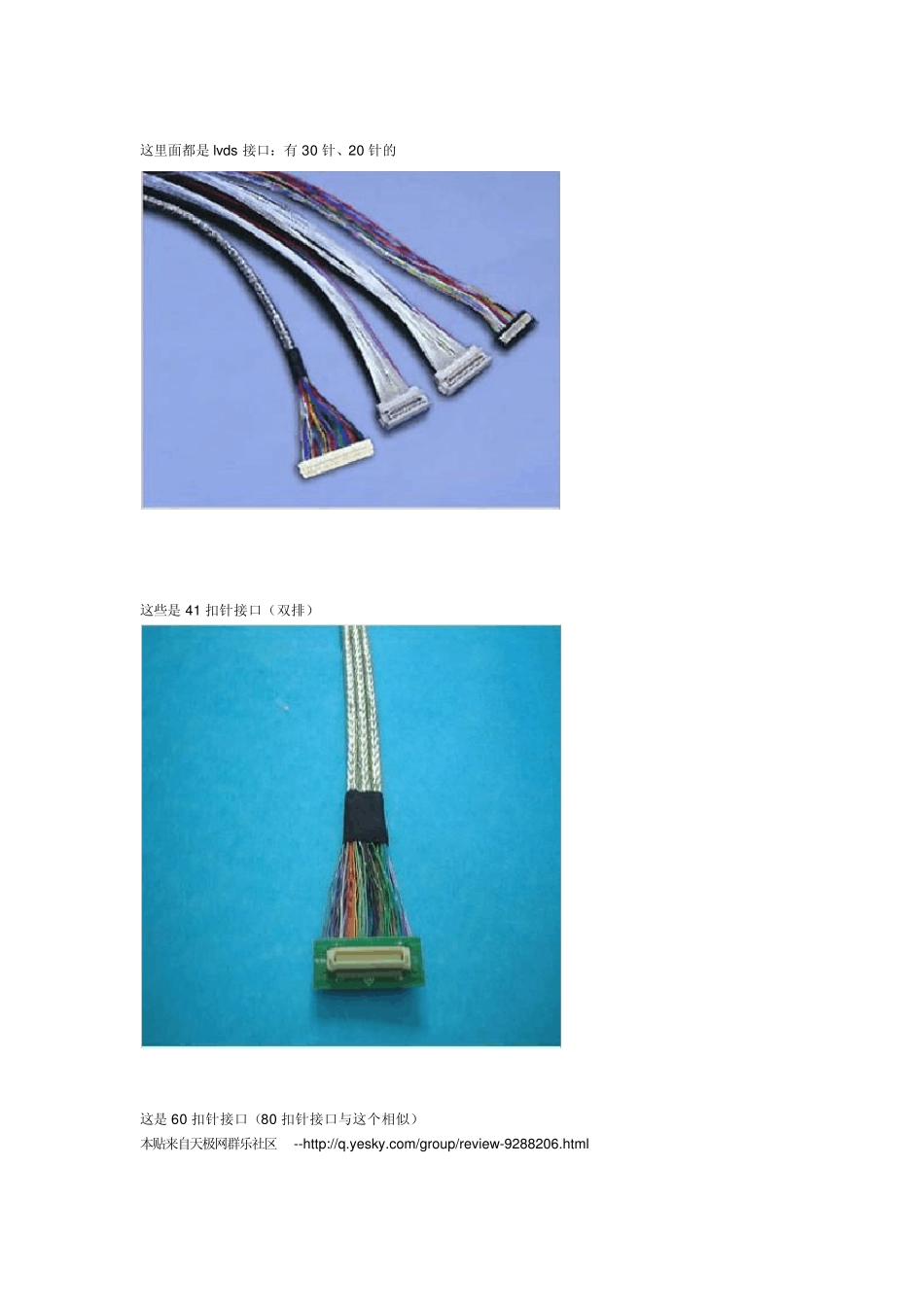

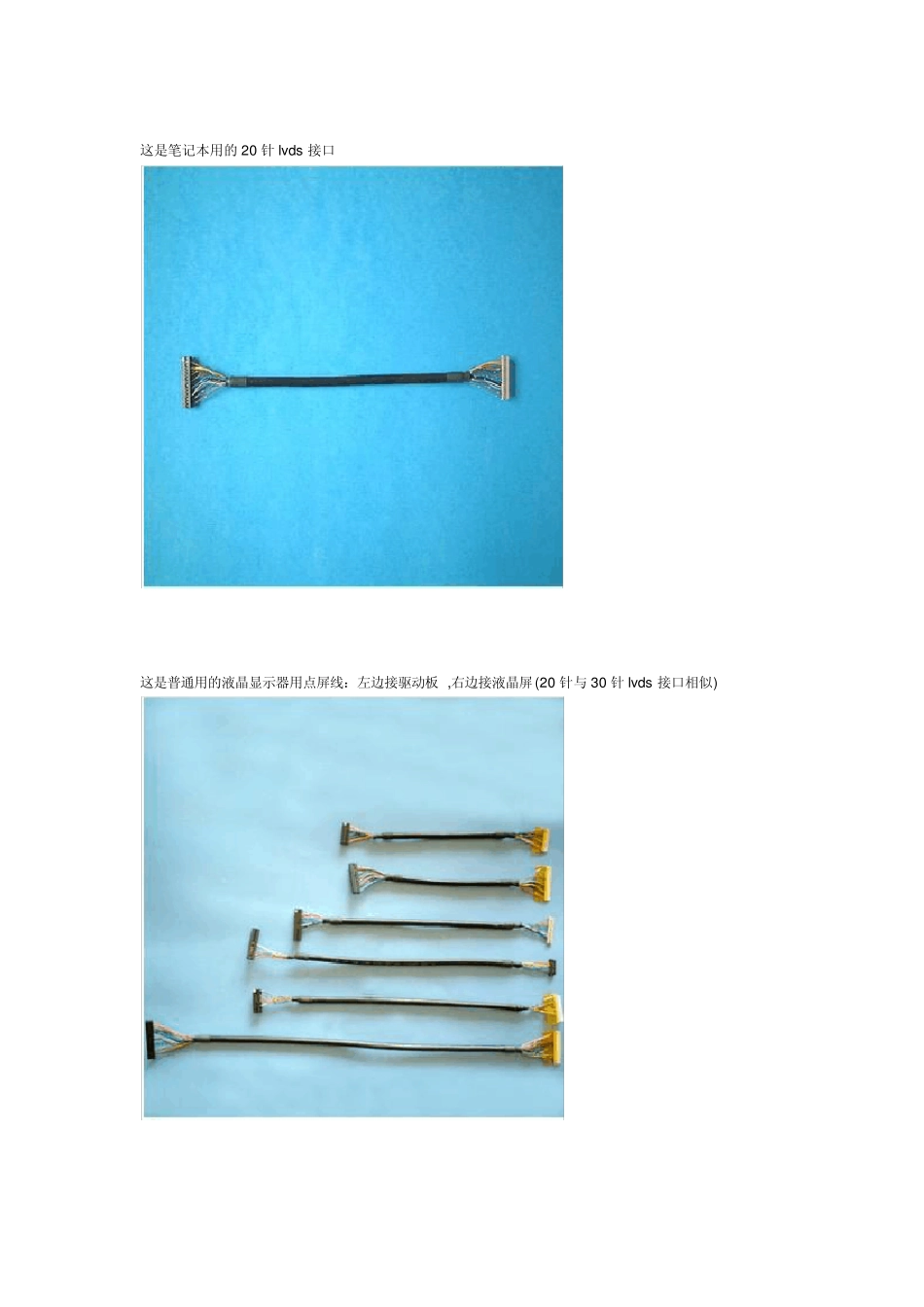

液晶显示屏接口定义 液晶屏常见接口样式与区别方法 从屏的接口样式简单区分屏接口类型的方法 很多初学者对于如何区分屏的接口类型很是头疼，是LVDS 屏，TTL 屏还是RSDS 屏？总是很难搞清出。如何快速识别出液晶屏的接口类型则需要一些经验的，下面从屏的屏线接口的样式来对接口类型做出分类的介绍，帮助大家快速识别屏的接口类型。以下方法是个人认识，不足之处请大家谅解。 （1） TTL 屏接口样式： D6T（单6 位 TTL）：31 扣针，41 扣针。对应屏的尺寸主要为笔记本液晶屏（8 寸，10 寸，11 寸，12寸），还有部分台式机屏15 寸为 41 扣针接口。 S6T（双 6 位 TTL）：30＋45 针软排线，60 扣针，70 扣针，80 扣针。主要为台式机的14 寸，15 寸液晶屏。 D8T（单8 位 TTL）：很少见 S8T（双 8 位 TTL）：有，很少见80 扣针（14 寸，15 寸） 2）LVDS 屏接口样式： D6L（单6 位 LVDS）：14 插针，20 插针，14 片插，30 片插（屏显基板100 欧姆电阻的数量为4 个）主要为笔记本液晶屏（12 寸，13 寸，14 寸，15 寸） D8L（单8 位 LVDS）：20 插针（5 个 100 欧姆）（15 寸） S6L（双 6 位 LVDS）：20 插针，30 插针，30 片插（8 个 100 欧姆）（14 寸，15 寸，17 寸） S8L（双 8 位 LVDS）：30 插针，30 片插（10 个 100 欧姆电阻）（17 寸，18 寸，19 寸，20 寸，21 寸） 3）RSDS 屏接口样式:50 排线，双 40 排线，30＋50 排线。主要为台式机（15 寸，17 寸）液晶屏。 这是笔记本用的20 针lv ds 接口 这是普通用的液晶显示器用点屏线：左边接驱动板,右边接液晶屏(20 针与 30 针lv ds 接口相似) 这里面都是lvds 接口：有30 针、20 针的 这些是41 扣针接口（双排） 这是60 扣针接口（80 扣针接口与这个相似） 本贴来自天极网群乐社区--http://q.yesky.com/group/review-9288206.html 液晶屏接口定义(2008-01-18 18:09:43) 孤影清风的BLOG 20PIN 单6 定义： 3.3V 3.3V 1：电源2：电源3：地 4：地 5：R0- 6 ：R0+ 7：地 8：R1- 9 ：R1+ 10：地 11：R2- 12：R2+ 13：地 14：CLK- 15：CLK+ 16 空 17 空 18 空 19 空 20 空 每组信号线之间电阻为（数字表100 欧左右）指针表20 －100 欧左右（4 组相同阻值） 20PIN 双6 定义： 1：电源2：电源3：地 4：地 5：R0- 6 ：R0+ 7 ：R1- 8 ...
