液晶模块G320240A(RA8835)附程序VIP免费

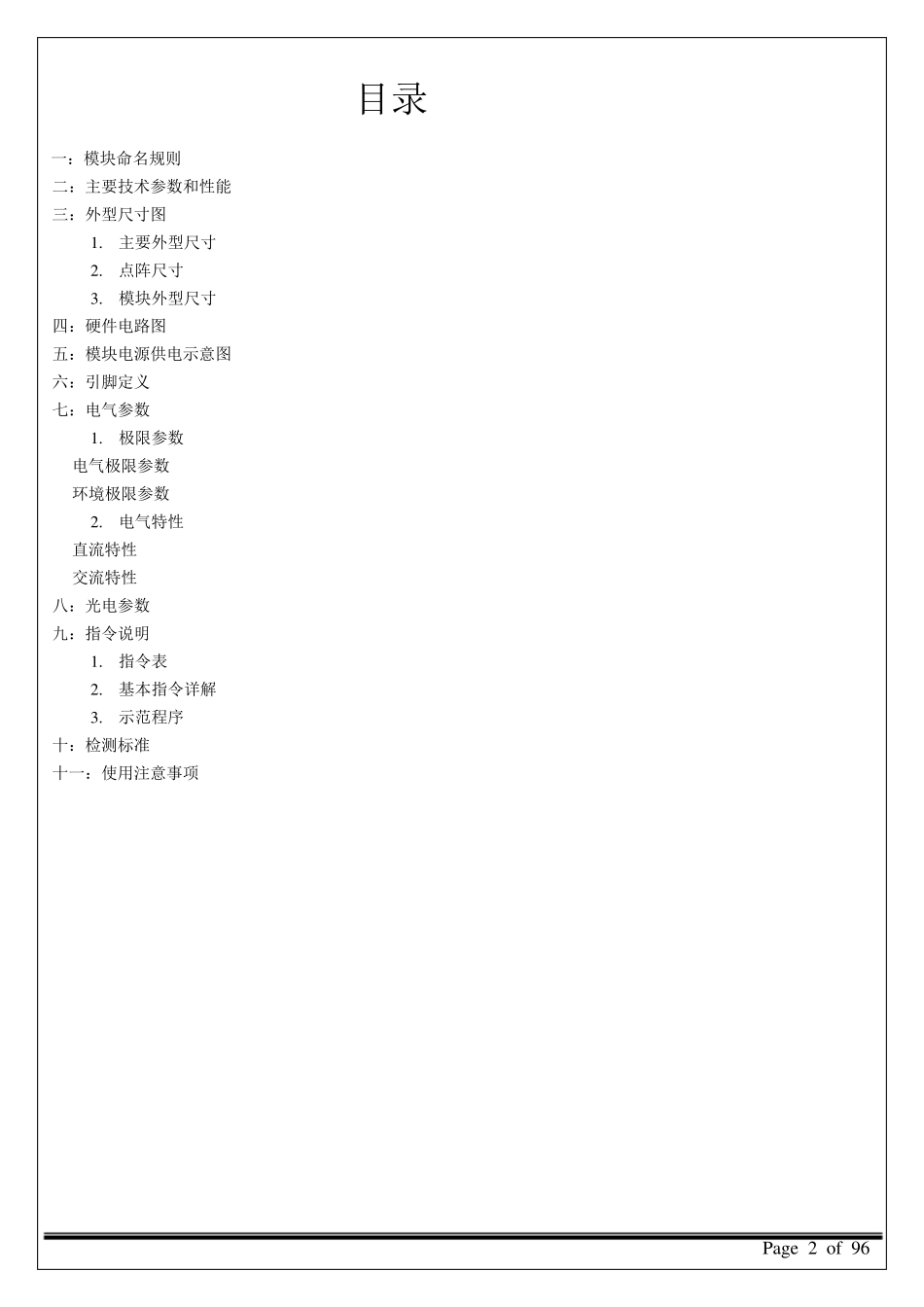

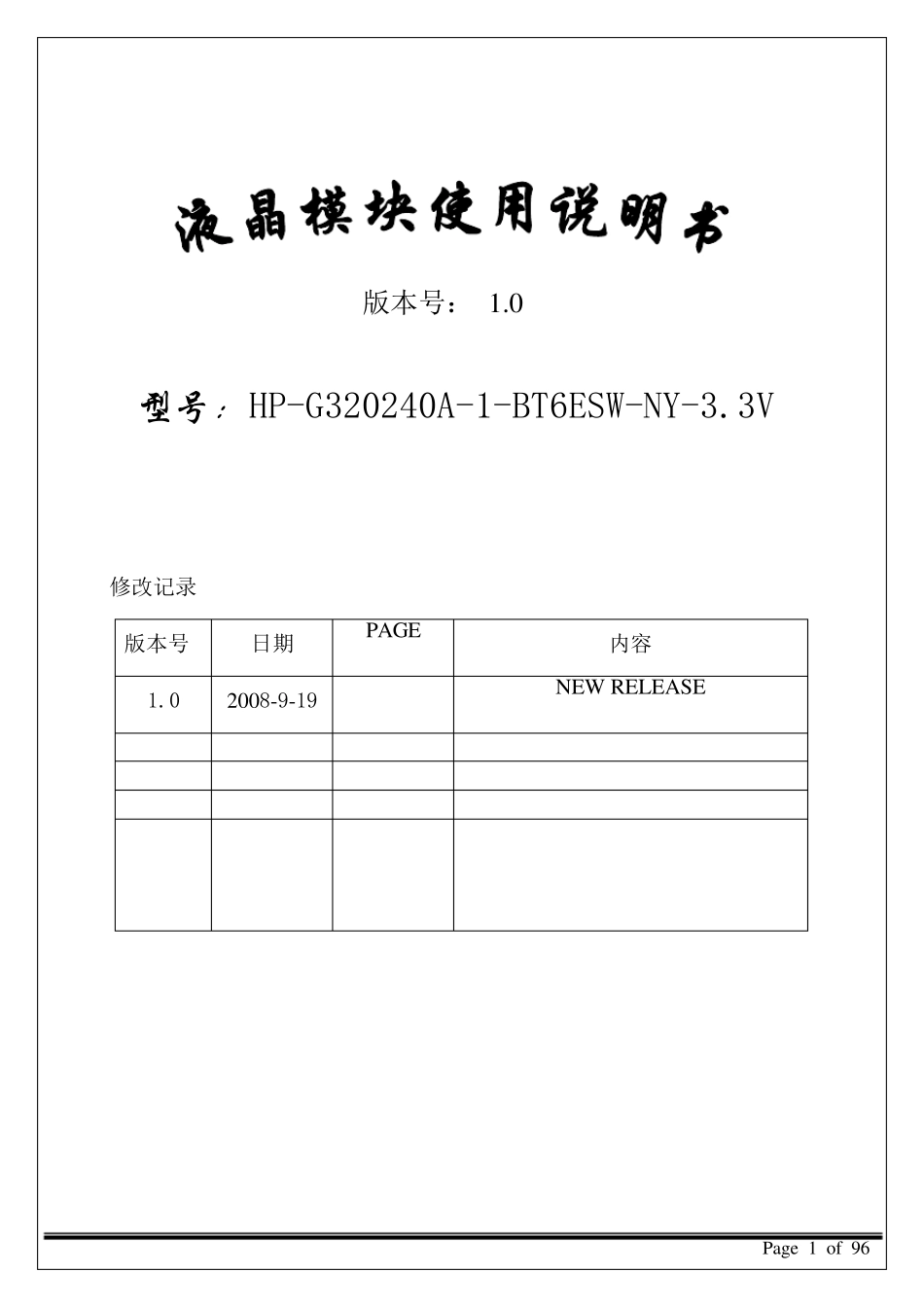

Pag e 1 o f 96 版本号： 1.0 型 号 ： HP-G320240A-1-BT6ESW-NY-3.3V 修改记录 版本号 日期 PAGE 内容 1.0 2008-9-19 NEW RELEASE Pag e 2 o f 96 目录 一：模块命名规则 二：主要技术参数和性能 三：外型尺寸图 1. 主要外型尺寸 2. 点阵尺寸 3. 模块外型尺寸 四：硬件电路图 五：模块电源供电示意图 六：引脚定义 七：电气参数 1. 极限参数 电气极限参数 环境极限参数 2. 电气特性 直流特性 交流特性 八：光电参数 九：指令说明 1. 指令表 2. 基本指令详解 3. 示范程序 十：检测标准 十一：使用注意事项 Page 3 of 96 一：模块命名规则 PART NU MBER: HP-AB..BC-D-EFGHIJ-KL HP A DISPLAY CONTENTS C---CHARACTER TYPE（字符型） G---GRAPHIC TYPE （点阵型） B… B SERIALS NUMBER FOR SM CHARACTERS Vs. LINES FOR CM（字符数 VS 行数） COLUMNS Vs. ROWS FOR GM（列 VS 行） C VERSION OF PCB（PCB 版本号） D DIFFERENT TYPE OF THE SAME PART（修改版本） E LCD TYPE：P---POS. TN, N---NEG. FSTN, Y---YELLOW STN, G---GRAY STN B---BLUE STN, F---FSTN POSITVE F POLARIZER TYPE（偏光片类型） R---REFLECTIVE（反射）, F---TRANSFLECTIVE（半透）, T---TRANSMISSIVE（全透） G VIEWING ANGLE 6---6 O’CLOCK, 0---12 O’CLOCK,3---3 O’CLOCK H OPERATING TEMPRETURE N---NORMAL, E---EXTENDED I BACKLIGHT TYPE： N---NO BACKLIGHT, D---BOTTOM LED, S---SIDE LED, J COLOR OF BACKLIGHT Y---YELLOW/GREEN, G---GREEN W---WHITE, B---BLUE, A---AMBER KL FOR CM, CONTROLLER/DRIVER DESIGNATOR J: IC TYPE K: DENOTE DIFFERENT CHARACTER TABLE FOR GM. J: BACKLIGHT DRIVER Y---WITH, N---WITHOUT K: DC-DC CONVERTER Y---WITH, N---WITHOUT FOR EXAMPLE: HP-C2001A-1-YF6EDY-B0 HP C CHARACTER TYPE（字符型） 2001 20 CHARACTER PER LINES 1 ROWS （每行 20 个字符，共 1 行） A A VERSION OF PCB（PCB 为 A 版本） 1 THE FIRST TYPE （第一次修改） Y LCD TYPE IS YELLOW/GREEN STN（液晶屏的颜色为黄绿色） F POLARIZER TYPE IS TRANSFLECTIVE（液晶的偏光片为半透型） 6 VIEWING ANG...
