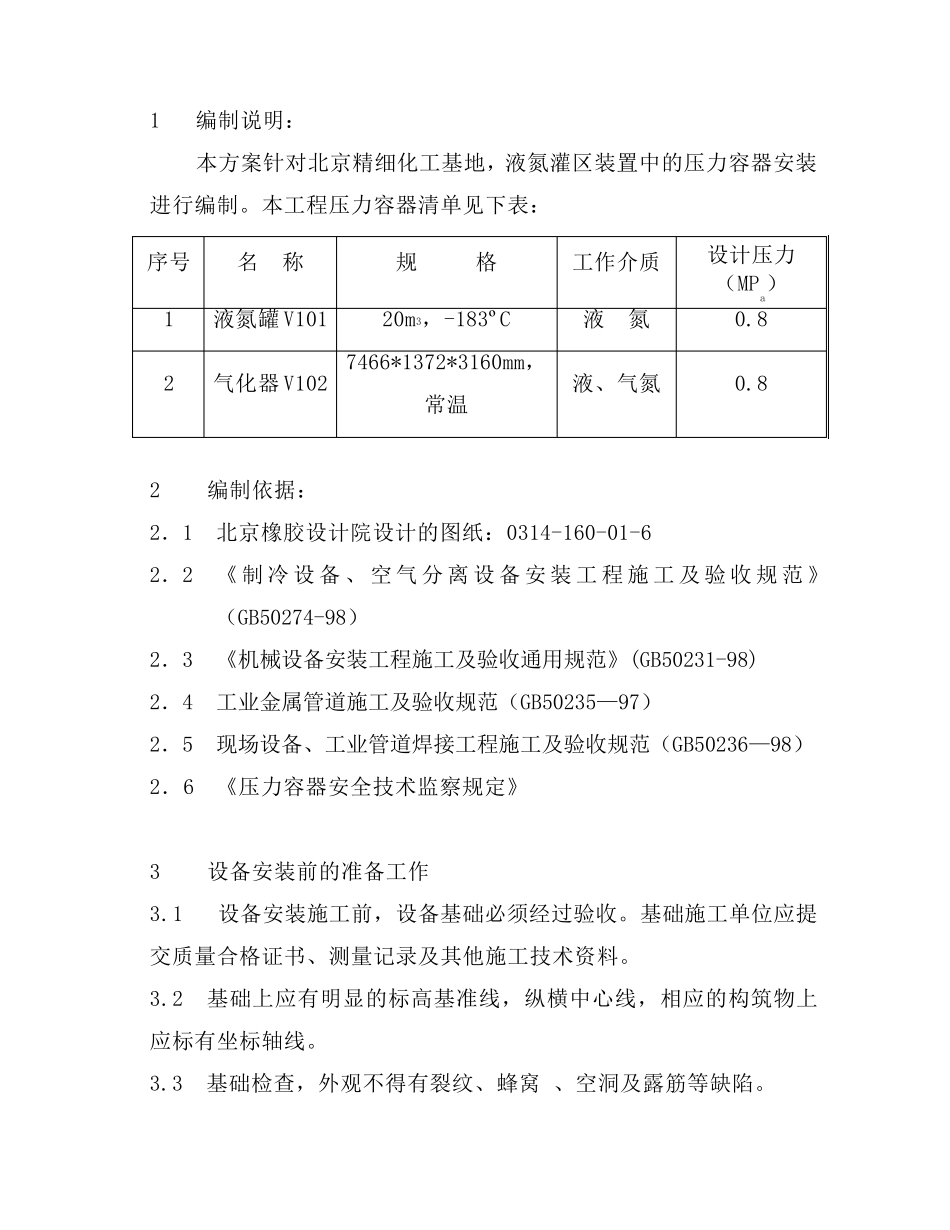

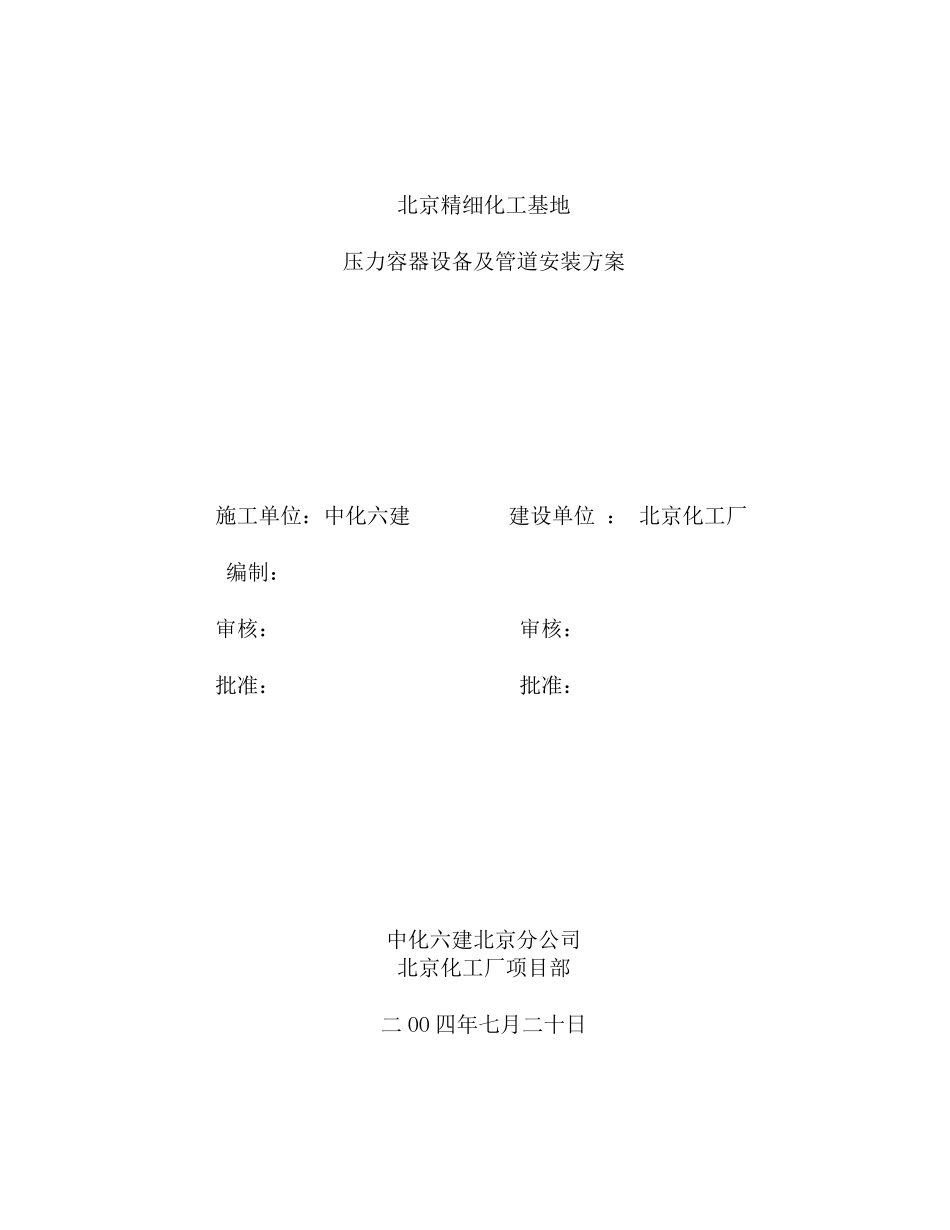

北京精细化工基地 压力容器设备及管道安装方案 施工单位：中化六建 建设单位 ： 北京化工厂 编制： 审核： 审核： 批准： 批准： 中化六建北京分公司 北京化工厂项目部 二OO 四年七月二十日 目 录 1 编制说明 2 编制依据 3 设备安装前的准备工作 4 设备的安装 5 安全技术措施 6 主要工机具一览表 7 质量保证体系及主要劳动力计划 1 编制说明： 本方案针对北京精细化工基地，液氮灌区装置中的压力容器安装进行编制。本工程压力容器清单见下表： 序号 名 称 规 格 工作介质 设计压力（MPa） 1 液氮罐V101 20m3，-183ºC 液 氮 0.8 2 气化器V102 7466*1372*3160mm，常温 液、气氮 0.8 2 编制依据： 2．1 北京橡胶设计院设计的图纸：0314-160-01-6 2．2 《制冷设备、空气分离设备安装工程施工及验收规范》（GB50274-98） 2．3 《机械设备安装工程施工及验收通用规范》(GB50231-98) 2．4 工业金属管道施工及验收规范（GB50235—97） 2．5 现场设备、工业管道焊接工程施工及验收规范（GB50236—98） 2．6 《压力容器安全技术监察规定》 3 设备安装前的准备工作 3.1 设备安装施工前，设备基础必须经过验收。基础施工单位应提交质量合格证书、测量记录及其他施工技术资料。 3.2 基础上应有明显的标高基准线，纵横中心线，相应的构筑物上应标有坐标轴线。 3.3 基础检查，外观不得有裂纹、蜂窝 、空洞及露筋等缺陷。 3.4 基础混凝土强度应达到设计要求，周围土方应回填、夯实、填平，地脚螺栓的螺纹部分应无损坏和不生锈。 3.5 基础表面在设备安装前应进行修整，需灌浆抹面时，要铲好麻面。基础表面不得有油垢或疏松层；放置垫铁处（至周边50mm）应铲平，铲平部位水平度允许偏差为2mm/m，预留地脚螺栓孔内的杂物应清除干净。 设备基础允许偏差 项次 偏 差 名 称 允 差（mm） 1 基础坐标位置（纵、横轴线） ±20 2 基础各不同平面的标高 +O -20 3 基础上平面外形尺寸 ±20 凸台上平面外形尺寸 -20 凸 穴 尺 寸 +20 4 基础上平面的不水平度（包括地坪上需要安装设备的部分） 每 米 5 全 长 10 竖向偏差 每 米 5 全 长 20 6 预留地脚螺栓孔的 中心位置 ±10 深 度 +20 -10 孔壁铅垂度 10 3.6 设备的验收、清点、检查及保管应符合以下规定 ： 3.6.1 交付安装的新设备及附件，必须符合设计要求，并附有出厂合格证及安装说...
