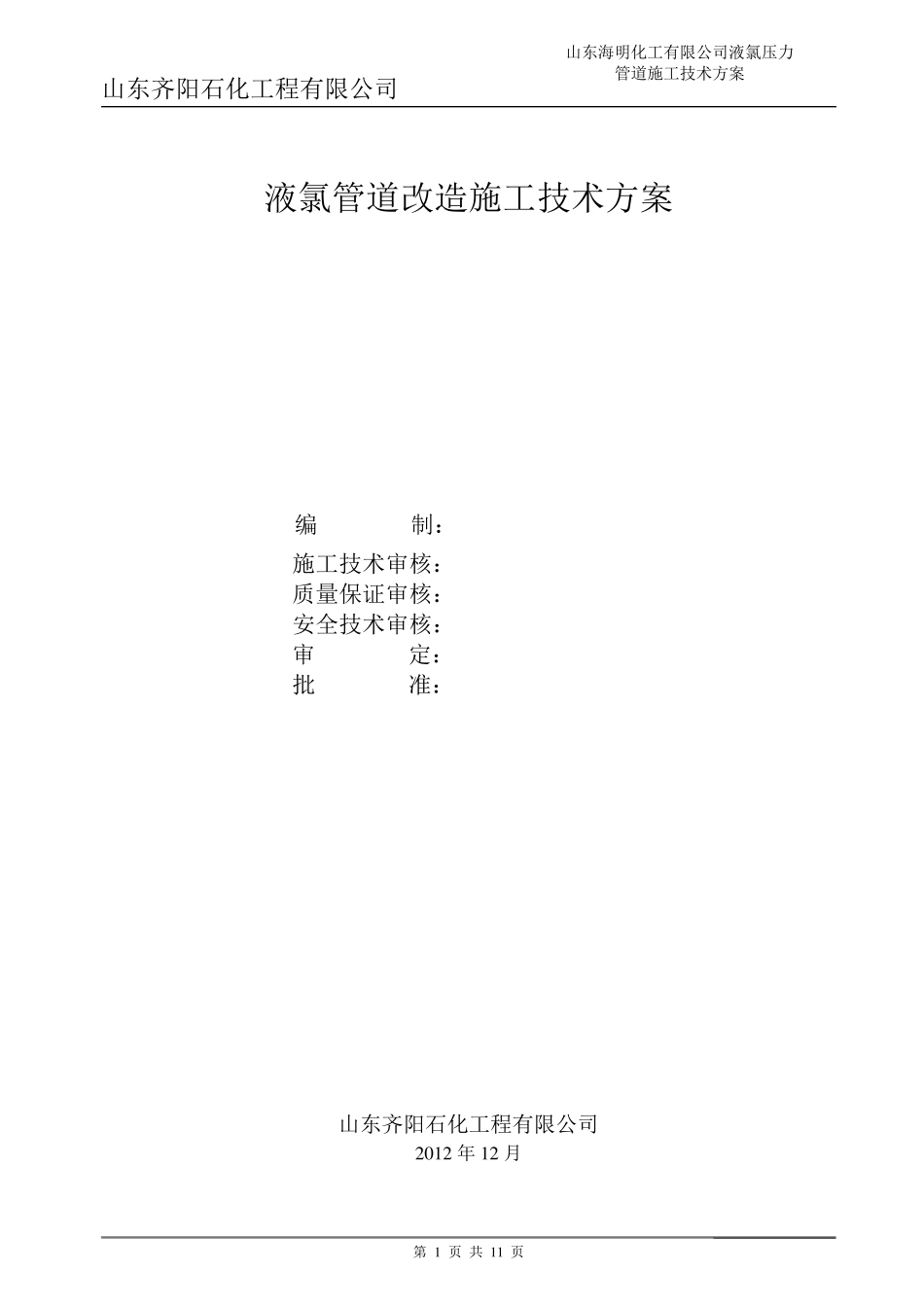

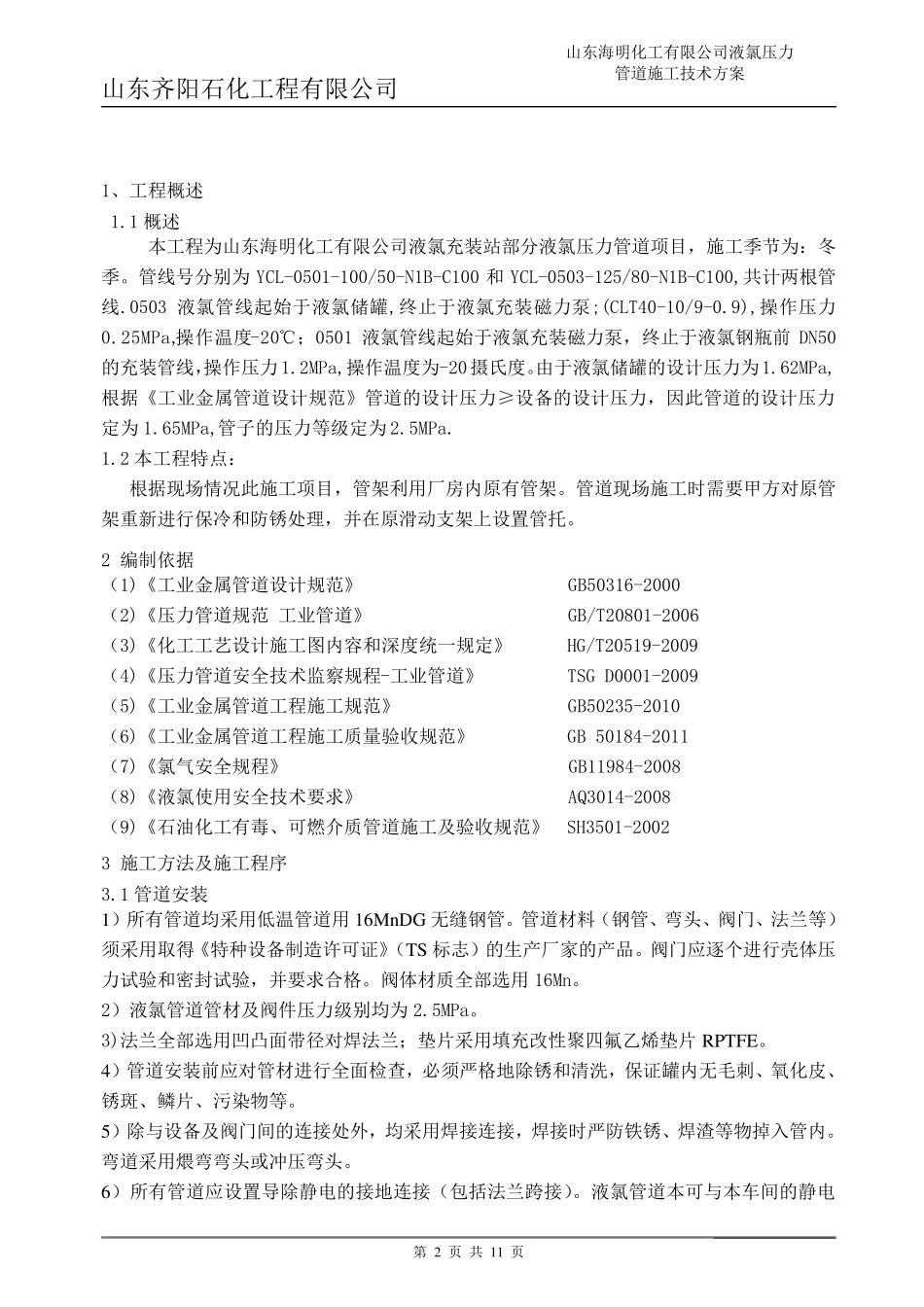

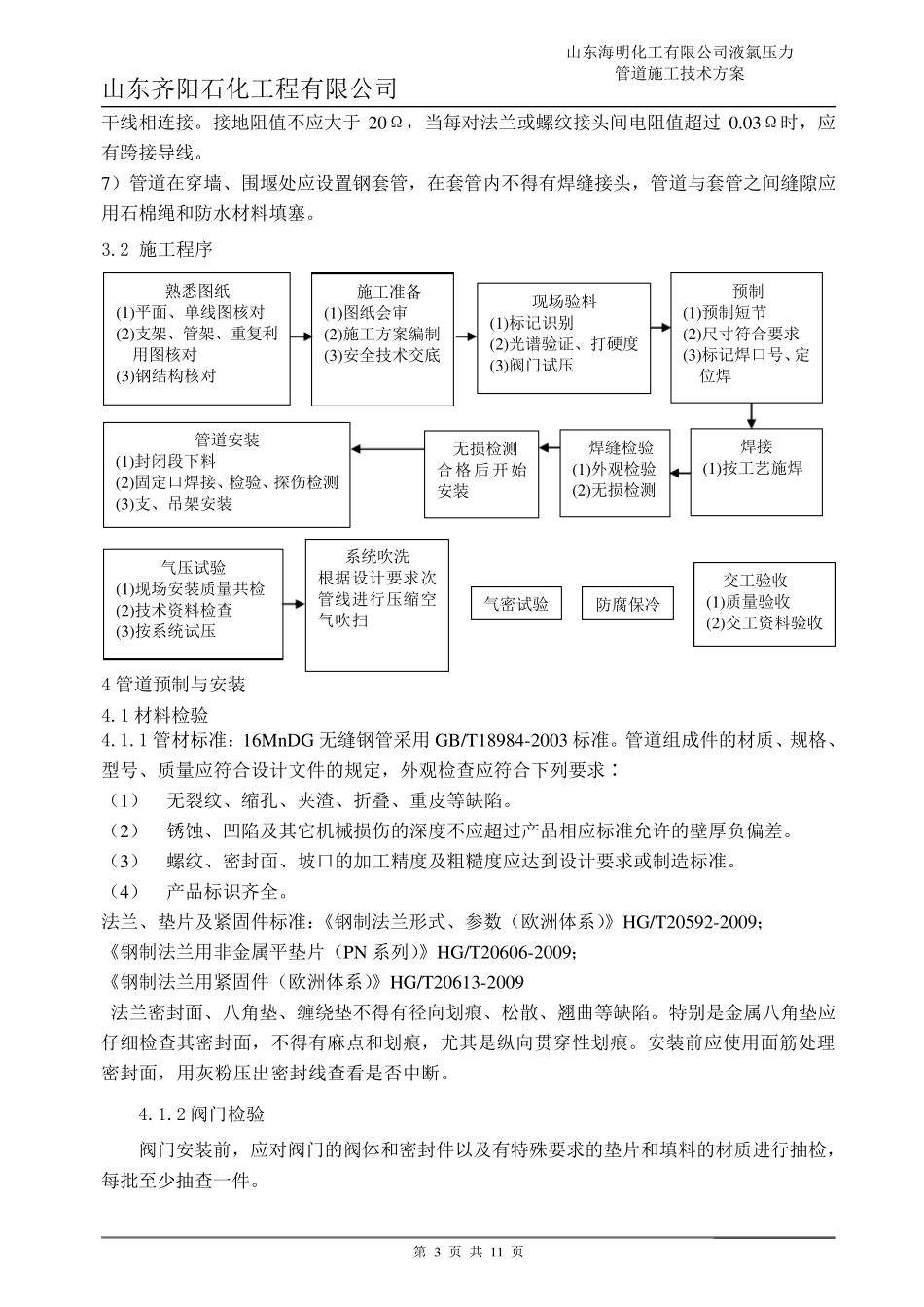

山东齐阳石化工程有限公司 第 1 页 共 1 1 页 山东海明化工有限公司液氯压力 管道施工技术方案 液氯管道改造施工技术方案 编 制： 施工技术审核： 质量保证审核： 安全技术审核： 审 定： 批 准： 山东齐阳石化工程有限公司 2 0 1 2 年 1 2 月 山东齐阳石化工程有限公司 第 2 页 共 11 页 山东海明化工有限公司液氯压力 管道施工技术方案 1、工程概述 1.1 概述 本工程为山东海明化工有限公司液氯充装站部分液氯压力管道项目，施工季节为：冬季。管线号分别为YCL-0501-100/50-N1B-C100 和YCL-0503-125/80-N1B-C100,共计两根管线.0503 液氯管线起始于液氯储罐,终止于液氯充装磁力泵;(CLT40-10/9-0.9),操作压力0.25MPa,操作温度-20℃；0501 液氯管线起始于液氯充装磁力泵，终止于液氯钢瓶前 DN50的充装管线，操作压力1.2MPa,操作温度为-20摄氏度。由于液氯储罐的设计压力为1.62MPa,根据《工业金属管道设计规范》管道的设计压力≥设备的设计压力，因此管道的设计压力定为1.65MPa,管子的压力等级定为2.5MPa. 1.2 本工程特点： 根据现场情况此施工项目，管架利用厂房内原有管架。管道现场施工时需要甲方对原管架重新进行保冷和防锈处理，并在原滑动支架上设置管托。 2 编制依据 （1)《工业金属管道设计规范》 GB50316-2000 （2)《压力管道规范 工业管道》 GB/T20801-2006 （3)《化工工艺设计施工图内容和深度统一规定》 HG/T20519-2009 （4)《压力管道安全技术监察规程-工业管道》 TSG D0001-2009 （5)《工业金属管道工程施工规范》 GB50235-2010 （6)《工业金属管道工程施工质量验收规范》 GB 50184-2011 （7)《氯气安全规程》 GB11984-2008 （8)《液氯使用安全技术要求》 AQ3014-2008 （9)《石油化工有毒、可燃介质管道施工及验收规范》 SH3501-2002 3 施工方法及施工程序 3.1 管道安装 1）所有管道均采 用低 温管道用 16MnDG 无 缝 钢管。管道材 料 （钢管、弯 头 、阀 门 、法兰 等）须 采 用取 得 《特种 设备制造 许 可证 》（TS 标 志 ）的生 产 厂家 的产 品 。阀 门 应 逐 个 进行壳 体 压力试 验和密 封 试 验，并要求合 格 。阀 体 材 质全部选 用 16Mn。 2）液氯管道管材 及阀 件 压力级别均为2.5MPa。 3)法兰 全部选 用凹 凸 面 带 径 对焊 法兰 ；垫 片 采 用填 充改 性 聚 四 氟 乙...
