施工电基础及附墙施工方案 (完整)VIP免费

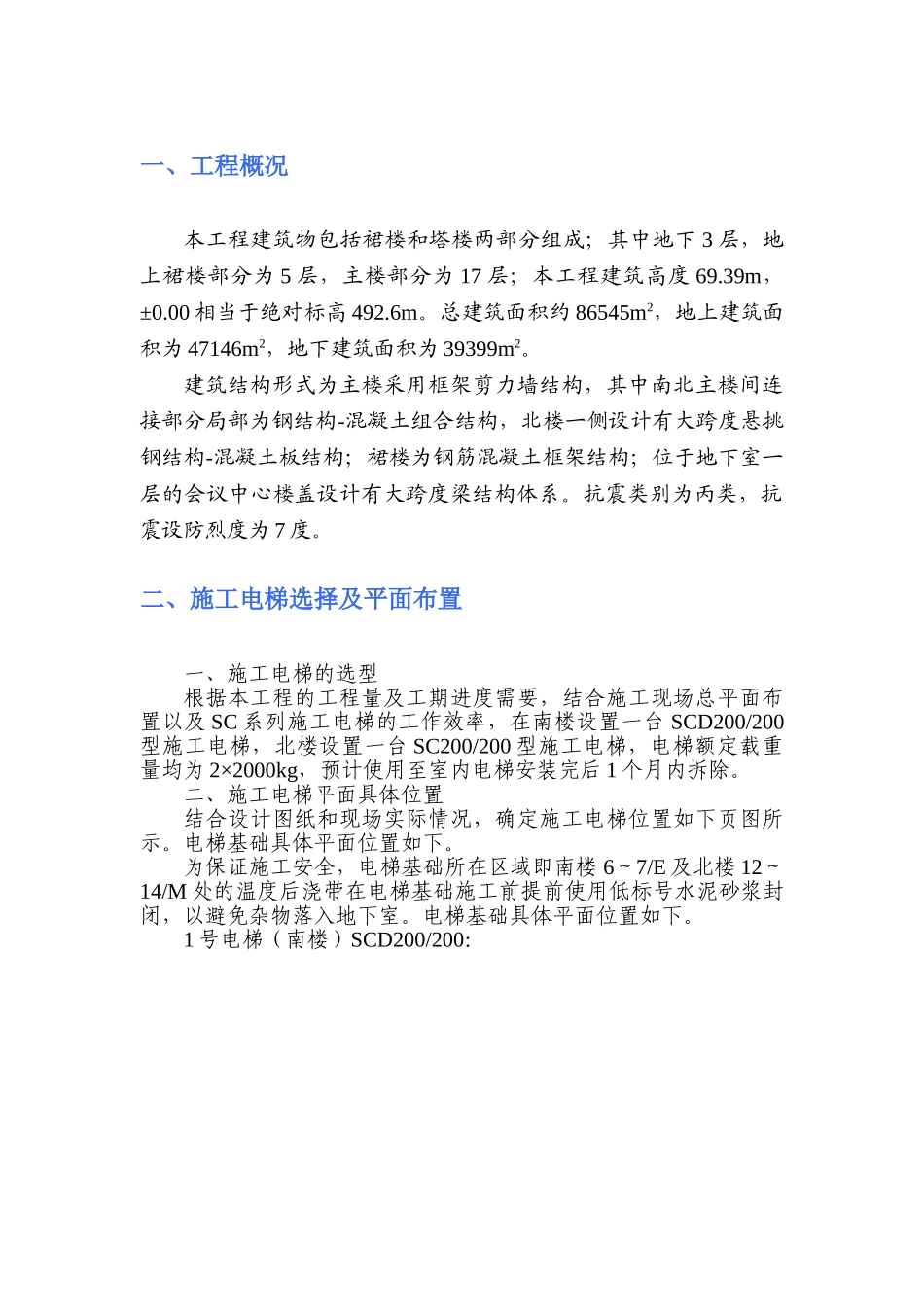

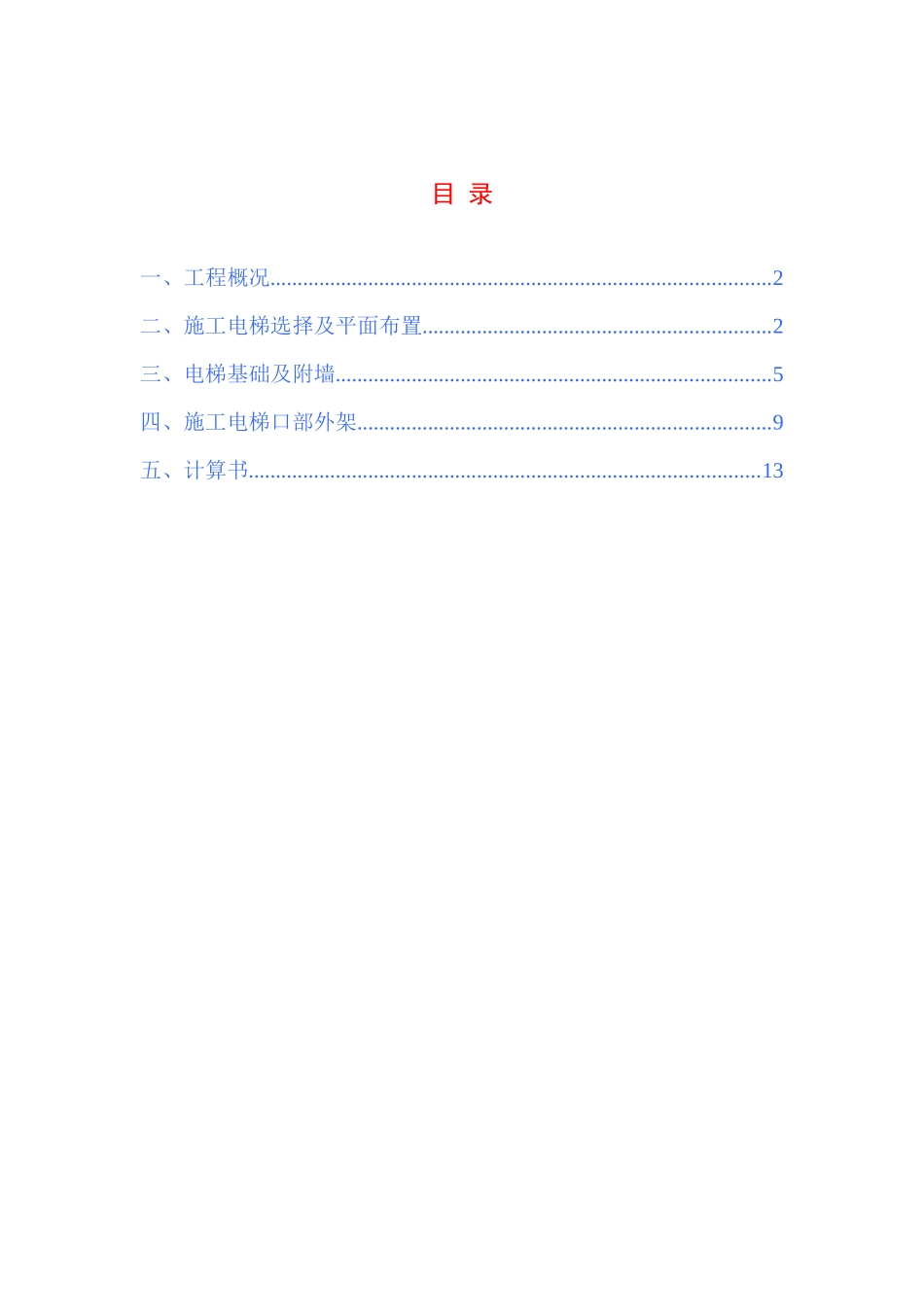

目 录一、工程概况............................................................................................2二、施工电梯选择及平面布置................................................................2三、电梯基础及附墙................................................................................5四、施工电梯口部外架............................................................................9五、计算书..............................................................................................13一、工程概况本工程建筑物包括裙楼和塔楼两部分组成；其中地下 3 层，地上裙楼部分为 5 层，主楼部分为 17 层；本工程建筑高度 69.39m，±0.00 相当于绝对标高 492.6m。总建筑面积约 86545m2，地上建筑面积为 47146m2，地下建筑面积为 39399m2。建筑结构形式为主楼采用框架剪力墙结构，其中南北主楼间连接部分局部为钢结构-混凝土组合结构，北楼一侧设计有大跨度悬挑钢结构-混凝土板结构；裙楼为钢筋混凝土框架结构；位于地下室一层的会议中心楼盖设计有大跨度梁结构体系。抗震类别为丙类，抗震设防烈度为 7 度。二、施工电梯选择及平面布置一、施工电梯的选型根据本工程的工程量及工期进度需要，结合施工现场总平面布置以及 SC 系列施工电梯的工作效率，在南楼设置一台 SCD200/200型施工电梯，北楼设置一台 SC200/200 型施工电梯，电梯额定载重量均为 2×2000kg，预计使用至室内电梯安装完后 1 个月内拆除。二、施工电梯平面具体位置结合设计图纸和现场实际情况，确定施工电梯位置如下页图所示。电梯基础具体平面位置如下。为保证施工安全，电梯基础所在区域即南楼 6～7/E 及北楼 12～14/M 处的温度后浇带在电梯基础施工前提前使用低标号水泥砂浆封闭，以避免杂物落入地下室。电梯基础具体平面位置如下。1 号电梯（南楼）SCD200/200：2 号电梯（北楼）SC200/200：三、电梯基础及附墙一、电梯基础1、本工程施工电梯选用 SC 系列施工电梯，按照《SC 系列施工升降机》使用说明书中基础通用图的要求，电梯基础板内钢筋直径需≥φ8mm （一级钢筋），间距≤250mm。按本工程图纸《地下室顶板结构平面配筋图》，顶板配筋为双层双向10@200，满足施工电梯基础的配筋要求。故可以将施工电梯的基础直接设置在顶板上，采用植筋的方式设置施工电梯安装预埋件，南北楼电梯安装预埋件具...
