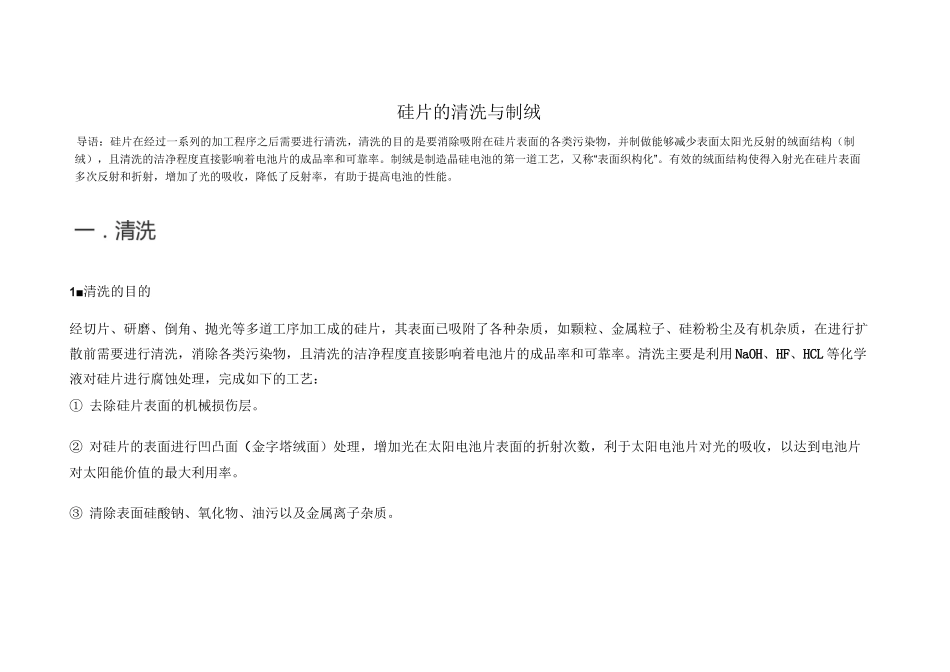

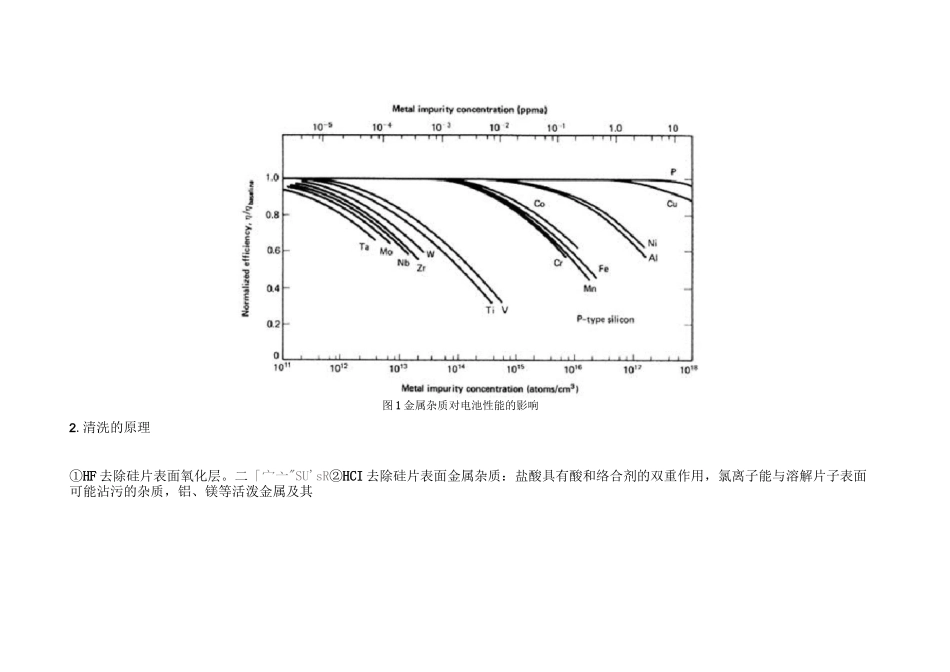

硅片的清洗与制绒Themanuscriptwasrevisedontheeveningof2021硅片的清洗与制绒导语:硅片在经过一系列的加工程序之后需要进行清洗,清洗的目的是要消除吸附在硅片表面的各类污染物,并制做能够减少表面太阳光反射的绒面结构(制绒),且清洗的洁净程度直接影响着电池片的成品率和可靠率。制绒是制造晶硅电池的第一道工艺,又称“表面织构化”。有效的绒面结构使得入射光在硅片表面多次反射和折射,增加了光的吸收,降低了反射率,有助于提高电池的性能。1■清洗的目的经切片、研磨、倒角、抛光等多道工序加工成的硅片,其表面已吸附了各种杂质,如颗粒、金属粒子、硅粉粉尘及有机杂质,在进行扩散前需要进行清洗,消除各类污染物,且清洗的洁净程度直接影响着电池片的成品率和可靠率。清洗主要是利用 NaOH、HF、HCL 等化学液对硅片进行腐蚀处理,完成如下的工艺:① 去除硅片表面的机械损伤层。② 对硅片的表面进行凹凸面(金字塔绒面)处理,增加光在太阳电池片表面的折射次数,利于太阳电池片对光的吸收,以达到电池片对太阳能价值的最大利用率。③ 清除表面硅酸钠、氧化物、油污以及金属离子杂质。图 1 金属杂质对电池性能的影响2.清洗的原理①HF 去除硅片表面氧化层。二「宀亠"SU'sR②HCI 去除硅片表面金属杂质:盐酸具有酸和络合剂的双重作用,氯离子能与溶解片子表面可能沾污的杂质,铝、镁等活泼金属及其它氧化物。但不能溶解铜、银、金等不活泼的金属以及二氧化硅等难溶物质。3.安全提示NaOH、HCI、HF 都是强腐蚀性的化学药品,其固体颗粒、溶液、蒸汽会伤害到人的皮肤、眼睛、呼吸道,所以操作人员要按照规定穿戴防护服、防护面具、防护眼镜、长袖胶皮手套。一旦有化学试剂伤害了员工的身体,马上用纯水冲洗 30 分钟,送医院就医。1■制绒的目的和原理目的:减少光的反射率,提咼短路电流(Isc),最终提咼电池的光电转换效率。原理:①单晶硅:制绒是晶硅电池的第一道工艺,又称“表面织构化”。对于单晶硅来说,制绒是利用碱对单晶硅表面的各向异性腐蚀,在硅表面形成无数的四面方锥体。目前工业化生产中通常是根据单晶硅片的各项异性特点采用碱与醇的混合溶液对<100>晶面进行腐蚀,从而在单晶硅片表面形成类似“金字塔”状的绒面,如图 2 所示。Si+2NaOH>H?0=NaaSiOs+2H2 个② 多晶硅:利用硝酸的强氧化性和氢氟酸的络合性,对硅进行氧化和络合剥离,导致硅表面发生各向同性非均匀性腐蚀,从而形成类似“凹陷坑"状的绒...
